Sommaire des Matières pour xpr MINI

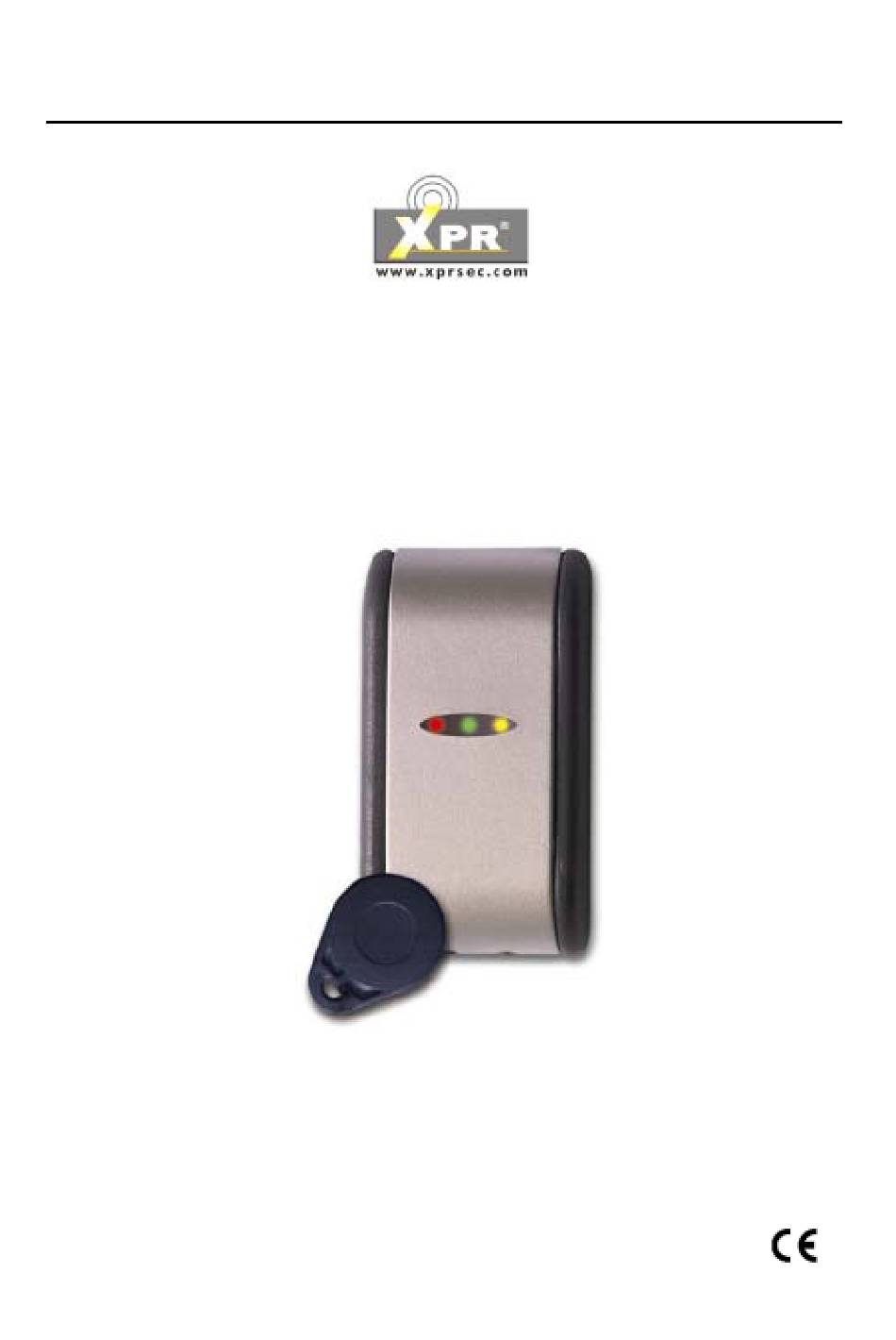

- Page 1 MINI XPR/DG/DM/0013 Issue 01 MINI Lecteur de proximité compact, multi protocole Manuel d’installation et de programmation - 1 -...
- Page 2 Nous vous remercions d’avoir choisi le MINI d’XPR, lecteur de proximité multi protocole. En tant qu’expert en technologie de la proximité XPR vous félicite pour votre choix. Vous installerez pour une somme modique, un lecteur de proximité de haute qualité. Votre lecteur XPR dispose de caractéristiques vous permettant une installation simplifiée et de réaliser un...
-
Page 3: Table Des Matières
Théorie et fonctionnement ..................5 2.0 Installation..........................5 Montage du lecteur ....................5 2.2.1 Démontage du MINI ..................5 2.1.2 Avant le montage du MINI ................6 2.1.3 Montage contre un mur ..................6 2.1.4 Type et longueur de câble entre le lecteur et l’Unité Centrale ......7 2.2 Câblage du lecteur ......................8... -
Page 4: Vue D'ensemble
Le MINI est lecteur de proximité de taille réduite, robuste il est conçu pour des applications telles que, l’identification de systèmes et les systèmes de sécurité. Les lecteurs MINI sont très étroits et peuvent donc être placés sur le montant d’une porte ou toute autre surface plane. -
Page 5: Théorie Et Fonctionnement
1.3 Théorie et fonctionnement Badge Figure 1. Schéma bloc MINI Lorsque le lecteur est alimenté, il émet en permanence un champ magnétique en basse fréquence de type RF(voir figure 1). Quand une carte ou un badge est présenté dans le champ magnétique du lecteur, un courant induit active la puce qui se trouve dans la carte et lui... -
Page 6: Avant Le Montage Du Mini M
(bois, plastique, etc.) entre le lecteur et la surface métallique. Il est important de savoir que le métal perturbe fortement les champs magnétiques. 2. Veuillez prévoir un espace minimum de 50 cm entre le MINI de tout autre installation multiple. -
Page 7: Type Et Longueur De Câble Entre Le Lecteur Et L'unité Centrale
MINI XPR/DG/DM/0013 Issue 01 6. Replacez le couvercle et le fixer avec les 2 vis fournies (2x5CSK Philips). Remarque : Veuillez vérifiez les codes couleur avant de fixer le lecteur au mûr. Ne fixez le couvercle qu’après avoir fait tous les tests de fonctionnement. -
Page 8: Câblage Du Lecteur
MINI XPR/DG/DM/0013 Issue 01 Type de câble 24 AWG (0,511 mm, surface : 0,205 mm ), 8 conducteurs, entouré d’une protection d’aluminium (1m long, 8 conducteurs). 2.2 Câblage du lecteur 2.2.1 Câblage du lecteur à l’Unité Centrale Choisissez le protocole approprié à votre installation. -
Page 9: Fonctionnement Du Lecteur
MINI XPR/DG/DM/0013 Issue 01 Vert Orange Gris Buzzer Bleu CP (Carte présente) Remarque : Installation d’usine par défaut Wiegand 26 bits sans code site Led jaune clignote toutes les 5 secondes Leds (Rouge/Verte) libres de potentiel Lorsqu’on utilise les LEDs libres de potentiel, il est nécessaire de n’utiliser qu’un seul câble par LED (LG-, LR-). -
Page 10: Contrôle Automatique Du Bon Fonctionnement Du Lecteur
MINI avec bus CODIX au format binaire est compatible avec le DUO d’XPR MINI avec bus CODIX au format décimal est compatible avec EX5, EX7, VI200, INOX99, KPR9 et MONO. -
Page 11: Problèmes Possibles
MINI XPR/DG/DM/0013 Issue 01 En utilisant le programmeur MULTIPRO, le MINI peut reprogrammer les LEDs (verte/rouge) libres de tension afin qu’elles puissent indiquer l’état des relais. Les LEDs sont dirigées par le micro-contrôleur MULTIPRO (voir doc. tech. du MULTIPRO). o LED verte : sortie relais 1 o LED rouge : sortie relais 2 Remarque : Quand cette reprogrammation a été... -
Page 12: Informations Supplémentaires
XPR et l'unité ne doit pas être modifiée ou manipulée. XPR n'endosse aucune responsabilité pour les dommages résultant d'une mauvaise utilisation du produit. La responsabilité de XPR se limite à la réparation ou au remplacement, si le produit est envoyé aux bureaux de XPR.
