IMPORTANT : INSTRUCTIONS DE RÉCEPTION
Contrôler visuellement toutes les pièces pour vérifier l'absence
de dommages durant le transport. En cas de dommages, informer
immédiatement le transporteur.
Fréquence / cycle de service (Hz/%)
Courant d'appel / Mesure relative (INR/REL)
8. 8 . 8 . 8

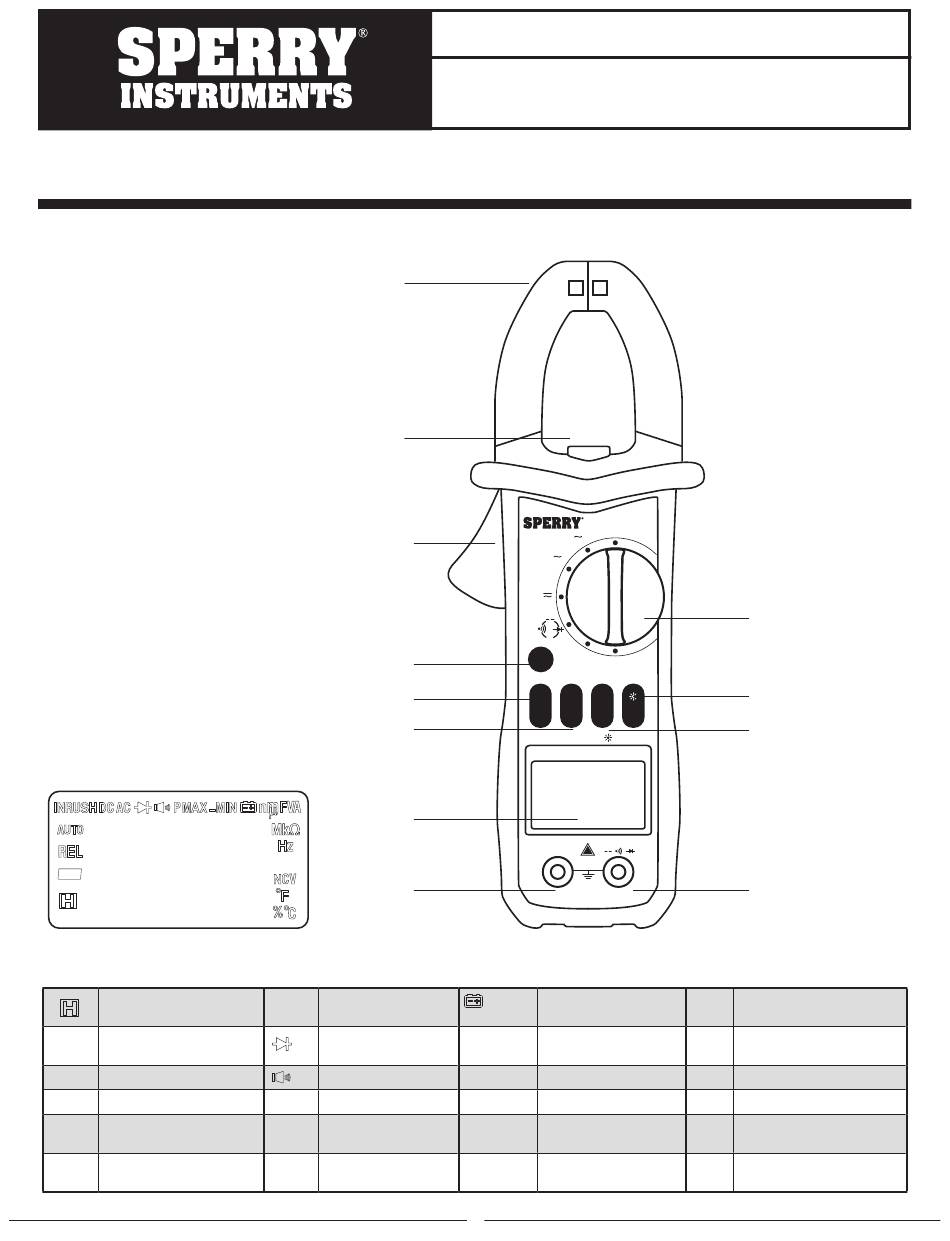

Figure 2
Retenue de données
-
Valeur négative
REL
Mesure relative
AUTO
Gamme automatique
INRUSH
Mesure du courant d'appel
DC
Courant direct
Pince
Lampe
Détente
Sélecteur de fonction (SEL)
Écran à ACL
Borne COM
AC
Courant alternatif
Vérification de diode
Tonalité de continuité
P MAX
Valeur de crête maximale
P MIN
Valeur de crête minimum
P MAX-
Valeur de crête à crête
MIN

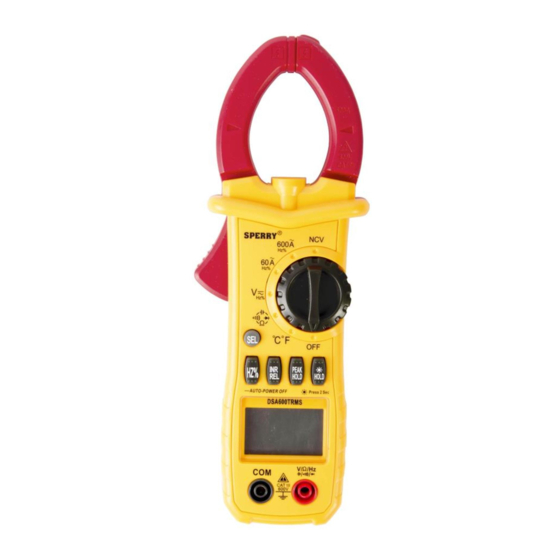

MODE D'EMPLOI
AMPÈREMÈTRE À PINCE NUMÉRIQUE
Modèle DSA600TRMSR
Les dommages liés au transport ne sont PAS couverts par la garantie.
Le transporteur est responsable de tous les frais de réparation ou de
remplacement résultant de dommages durant le transport.
NCV
600A
60A
V
Hz%
} }
Ω
°C°F
SEL
OFF
INR
PEAK
HZ%
HOLD
REL
HOLD
- AUTO-POWER OFF
Press 2 Sec
DSA600TRMS
8. 8 . 8 . 8
V/Ω/Hz
COM
V/Ω/Hz
!
} }
CAT III
600V
Figure 1
Piles faibles
Nanofarad, microfarad,
nF, µF, mF
millifarad (capacité)
mV, V
Millivolt, volt
A
Ampère (courant)
Ohm, kilohm, mégohm
Ω, kΩ, MΩ
(résistance)
Hertz, kilohertz, mégahertz
Hz, kHz, MHz
(fréquence)
1
Cadran
HOLD / Rétroéclairage /
Lampe de la pince
Bouton de crête (PEAK HOLD)
Borne d'entrée
NCV
Détection de tension sans
contact
°F
Degrés Fahrenheit
°C
Degrés Celsius
%
Cycle de service
OL
Surcharge
EF
Détection de champ électrique
