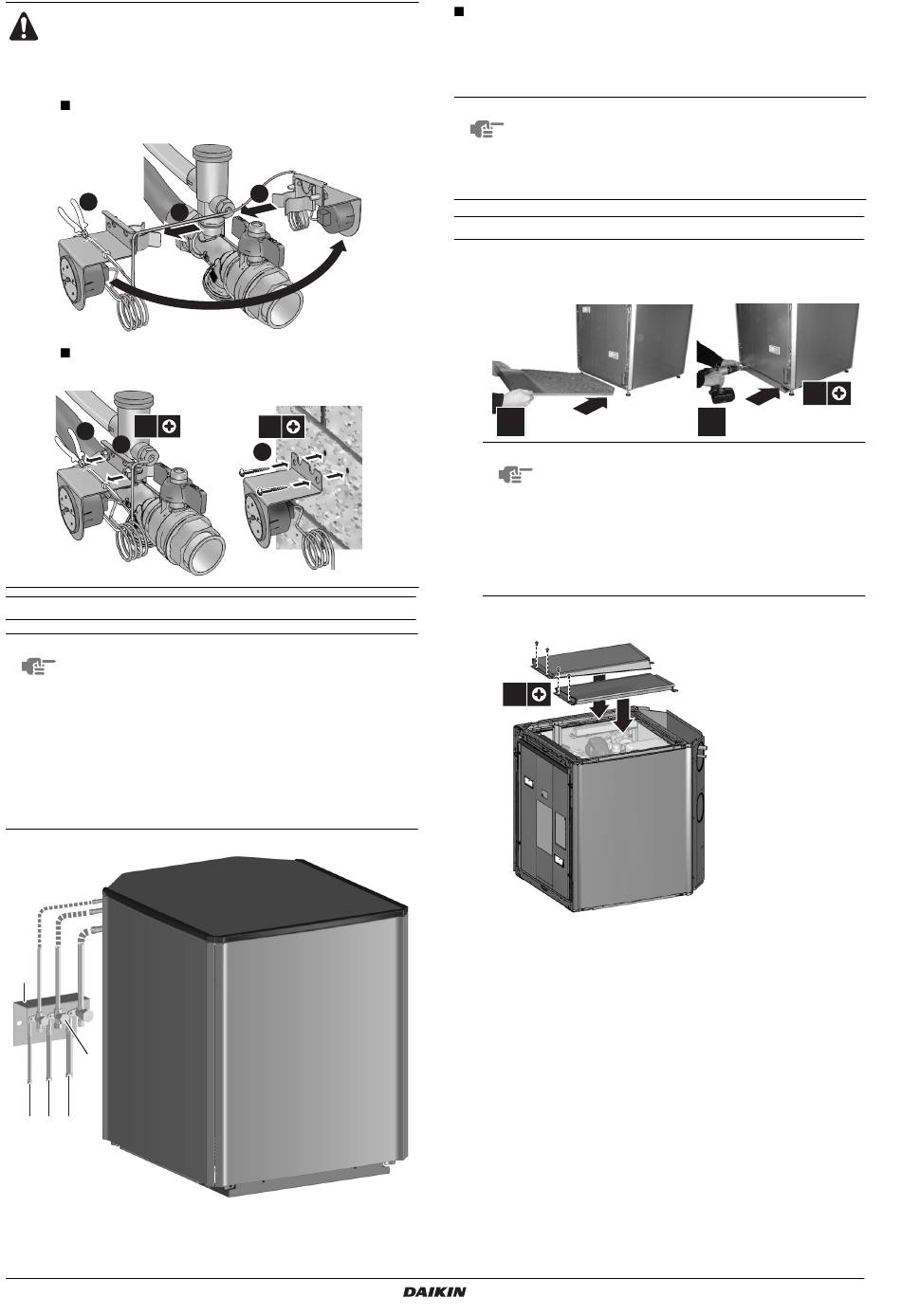

Il est très important d'avoir une bonne visibilité sur le
manomètre. La position du manomètre peut être changée
comme le montre la figure suivante. S'assurer que le tube
capillaire n'entre pas en contact avec des bords tranchants
et empêcher autant que possible de plier le tube capillaire.
Changer la position du manomètre lorsque le tuyau
est du côté gauche de l'unité
1
2
Montage du manomètre contre un mur (les 2 vis sont
à prévoir).
2x
1
2
Fixer les raccordements de réfrigérant de l'unité intérieure
REMARQUE
Pour les besoins de l'entretien, il est nécessaire de
pouvoir évacuer le circuit de réfrigérant. Des vannes
d'arrêt sont donc prévues en tant qu'accessoires.
Ces vannes d'arrêt doivent être installées à proximité
de l'unité et dans un endroit accessible (lorsqu'un
entretien est nécessaire, les vannes d'arrêt doivent
être fermées et l'équipement de récupération/vidage
doit être raccordé).
Décidez de l'endroit où installer les vannes d'arrêt et
positionnez-les sur le mur au moyen de la plaque-support.
1
2
3 3 3
1
Plaque-support
2
Vanne d'arrêt
3
Vers l'unité extérieure
Manuel d'installation
26
3
2x
3
Finaliser les travaux sur la tuyauterie de réfrigérant (raccorder la
tuyauterie de réfrigérant préparée à la tuyauterie provenant de
l'unité extérieure).
Se reporter aux mises en garde ci-dessus concernant le
brasage et au manuel d'installation de l'unité extérieure.
Les instructions ci-dessus concernent une unité
REMARQUE
EKHVMYD.
Pour l'unité EKHVMRD uniquement chauffante, seuls
2 tuyaux (tuyau de liquide et tuyau de refoulement)
doivent être raccordés.
Fermer l'unité
1
Placer la plaque inférieure phonoabsorbante de l'unité et la fixer
à l'aide des vis appropriées.
1
REMARQUE
Uniquement pour le modèle EKHVMYD:
Si les 2 traverses qui protègent le bac de
récupération lors du transport n'ont pas été
retirées avant la mise en place de la plaque
inférieure insonorisante, l'installation de la plaque
inférieure insonorisante est impossible. Voir
"Installation
définitive" à la page
2
Fixer le panneau supérieur de l'unité avec les vis appropriées.
4x
2x
2
dans
la
position
d'installation
24.
EKHVMRD50+80AAV1 + EKHVMYD50+80AAV1
Daikin Altherma unité intérieure
4PW61263-1C – 04.2012
