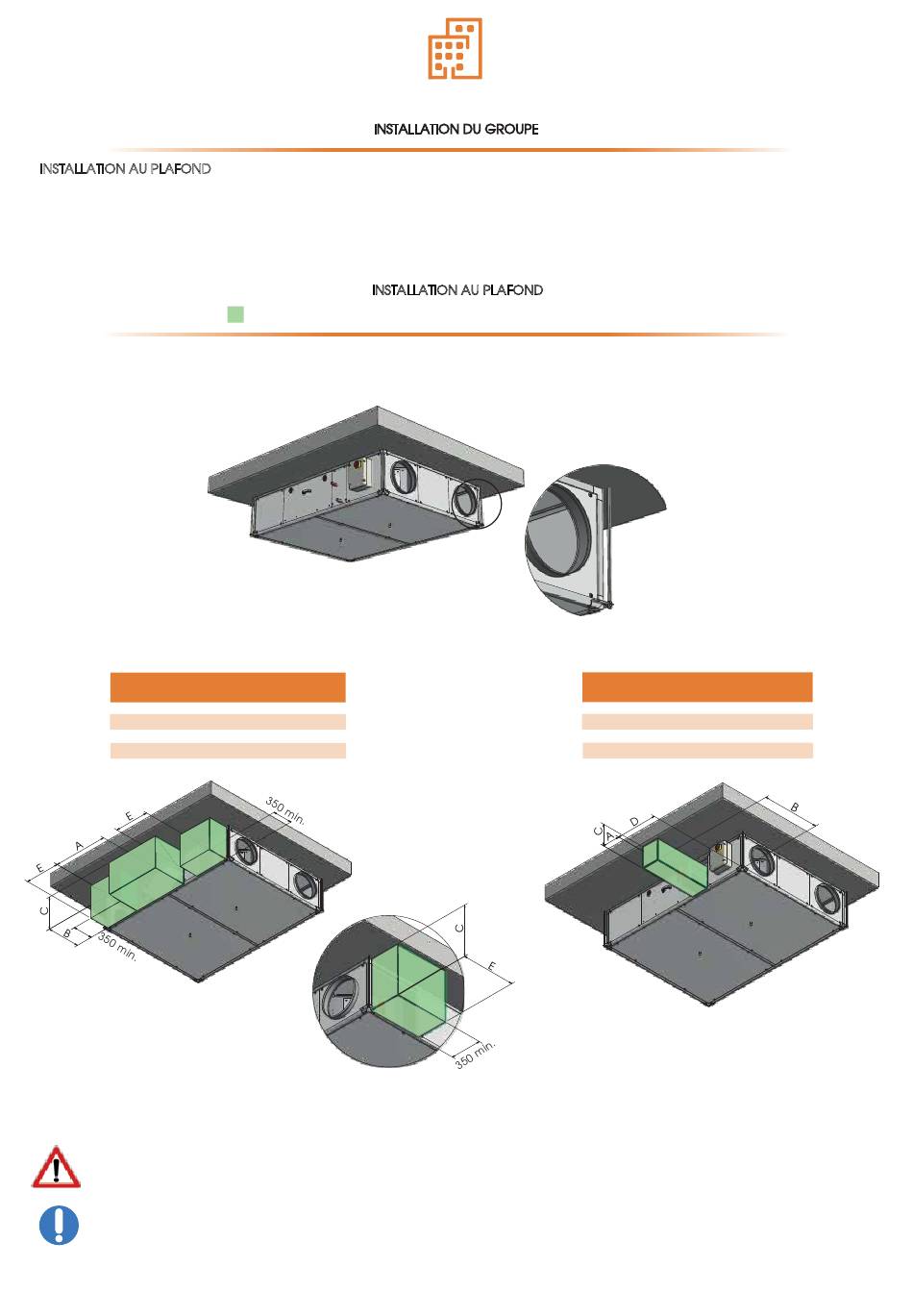

INSTALLATION AU PLAFOND
Le groupe est doté d'étriers de levage dans les quatre coins inférieurs, où il est possible de s'accrocher avec des barres filetées ou des
chaînes pour faciliter la fixation au plafond et son nivellement. Une fois le groupe sécurisé dans la bonne position, effectuer le
branchement avec la canalisation, le raccordement au réseau électrique par le biais d'un tableau électrique et la fixation du tuyau
décharge condensation sur le côté d'expulsion air (en cas de groupe avec batterie à eau, également sur le côté de refoulement air)
A
MOD.
[mm]
CRHE-H 700
660
720
CRHE-H 1100
820
CRHE-H 1600
820
CRHE-H 2300
CRHE-H 3400
980
Cette opération doit être effectuée UNIQUEMENT PAR UN PERSONNEL QUALIFIÉ
Installer le groupe par le biais d'engins appropriés (poids de 103 kg jusqu'à 352 kg) afin d'éviter des risques durant les procédures de manu-
tention de la charge. Ne pas stationner sous le groupe tant qu'il n'est pas parfaitement fixé au plafond. Durant l'installation, il pourrait être
nécessaire d'effectuer des travaux en hauteur (plus de 2 m H). Evaluer donc les risques de chute du haut, suspension inerte ou lésions
générales et adopter les précautions nécessaires
PPE : Personal Protective Equipment
INSTALLATION DU GROUPE
INSTALLATION AU PLAFOND
Espaces minimums nécessaires pour les opérations d'entretien (mm)
B
C
E
[mm]
[mm]
[mm]
600
360
340
600
420
400
600
495
530
800
495
530
850
635
560
A ( 1 : 5 )
MOD.
CRHE-H 700
CRHE-H 1100
CRHE-H 1600
CRHE-H 2300
CRHE-H 3400
B ( 1 : 10 )
B
6
A
B
C
D
[mm]
[mm]
[mm]
[mm]
250
700
250
370
250
1200 250
430
250
1200 320
560
250
1600
320
560
250
1700
320
590
