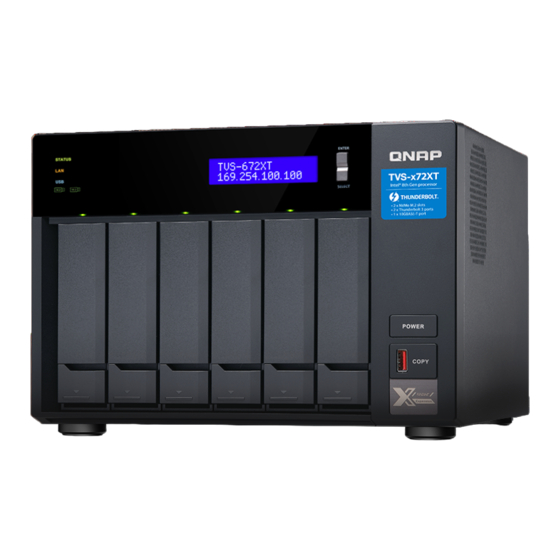

Manuels Connexes pour QNAP TVS-72XT Série
Sommaire des Matières pour QNAP TVS-72XT Série
- Page 1 TVS-x72XT TVS-472XT TVS-672XT TVS-872XT Guide de l'utilisateur Version du document: 1 04/01/2019...
-
Page 2: Table Des Matières
Guide de l’utilisateur du TVS-x72XT Table des matières 1. Préface À propos de ce Guide........................... 3 Audience...............................3 Conventions des documents........................3 2. Présentation produit À propos du TVS-x72XT..........................4 Spécifications matérielles..........................4 Contenu de la boîte............................7 Composants..............................8 Panneau avant............................8 Panneau arrière............................10 Carte du système........................... - Page 3 Clé de cloud..............................52 CloudLink..............................52 myQNAPcloud............................52 ID myQNAPcloud............................52 Qfinder Pro..............................52 QTS................................52 7. Notifications Garantie limitée............................53 Clause de non-responsabilité........................53 GNU Public License............................53 Avis de la FCC............................61 Respect des normes CE..........................62 SJ/T 11364-2006............................62...
-
Page 4: Préface
1. Préface À propos de ce Guide Ce guide fournit des informations sur le QNAP TVS-x72XT NAS et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage. -
Page 5: Présentation Produit
Spécifications matérielles Avertissement Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité... - Page 6 • 1 x PCIe 3.0 x4 Remarque Une carte d'extension Thunderbolt™ 3 est préinstallée dans l’emplacement PCIe 3.0 x16. Pour obtenir une liste des cartes d'extension compatibles, rendez-vous sur https://www.qnap.com/compatibility. Ports Thunderbolt™ 2 x Thunderbolt™ 3 (carte d'extension préinstallée) Présentation produit...
- Page 7 • Alimentation • Réinitialisation • Copie USB à une touche Capteur IR Remarque Le TVS-x72XT prend en charge la télécommande infrarouge QNAP RM-IR004. Dimensions Facteur de forme Tour Dimensions (H x L x P) 188,2 x 199,3 x 279,6 188,2 x 264,3 x 279,6...
-
Page 8: Contenu De La Boîte
• Humidité relative sans condensation : 5 à 95% • WBGT : 27˚C (80,6˚F) Emplacement de sécurité Emplacement de sécurité Kensington Conseil Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com. Contenu de la boîte Élément Quantité NAS TVS-x72XT Câble d'alimentation... -
Page 9: Composants
Guide de l’utilisateur du TVS-x72XT Élément Quantité Vis pour disques 2,5 pouces • TVS-472XT: 12 • TVS-672XT: 18 • TVS-872XT: 24 Dissipateurs thermiques pour SSD M.2 Guide d'installation rapide (QIG) Composants Panneau avant TVS-472XT Présentation produit... - Page 10 Guide de l’utilisateur du TVS-x72XT TVS-672XT TVS-872XT Composant Composant éro éro Panneau LCD Bouton Copie USB à une touche Bouton Entrée Capteur IR Bouton de sélection LED SSD M.2 Voyant disque Voyant USB Bouton d'alimentation Voyant LAN Port USB 3.1 Gen 2 Copie en une touche de Voyant État type A Présentation produit...
-
Page 11: Panneau Arrière
Guide de l’utilisateur du TVS-x72XT Panneau arrière TVS-472XT Composant Composant éro éro Entrée d’alimentation Port USB 3.0 de Type A Ventilateur système Port Ethernet (10 GbE RJ45) Ports Ethernet (GbE RJ45) Emplacement de sécurité Kensington Sortie de ligne 3,5 mm Port 2,0 HDMI Jack microphone dynamiques 3,5 mm Capot low-profile PCIe... - Page 12 Guide de l’utilisateur du TVS-x72XT TVS-672XT Composant Composant éro éro Entrée d’alimentation Ports USB 3.1 Gen 2 de Type C Ventilateur système Port USB 3.0 de Type A Ventilateur système Port Ethernet (10 GbE RJ45) Emplacement de sécurité Kensington Port 2,0 HDMI Ports Ethernet (GbE RJ45) Capot pleine hauteur PCIe Sortie de ligne 3,5 mm...
- Page 13 Guide de l’utilisateur du TVS-x72XT TVS-872XT Composant Composant éro éro Emplacement de sécurité Kensington Ports USB 3.1 Gen 2 de Type C Entrée d’alimentation Port USB 3.0 de Type A Ventilateur système Port Ethernet (10 GbE RJ45) Ventilateur système Port 2,0 HDMI Ports Ethernet (GbE RJ45) Capot pleine hauteur PCIe Sortie de ligne 3,5 mm...
-
Page 14: Carte Du Système
Guide de l’utilisateur du TVS-x72XT Carte du système Remarque Cette image n’affiche pas le châssis. Composant Composant éro éro 16 x emplacement PCIe 3.0 Emplacement SSD M.2 1 Remarque Une carte d'extension Thunderbolt™ 3 est préinstallée dans cet emplacement. 4 x emplacement PCIe 3.0 Emplacement mémoire 1 Emplacement SSD M.2 2 Emplacement mémoire 2... -
Page 15: Numérotation Du Lecteur
Guide de l’utilisateur du TVS-x72XT Numérotation du lecteur TVS-472XT TVS-672XT Présentation produit... -
Page 16: Configuration Requise Pour L'installation
• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques Matériel et périphériques • Disques de stockage Pour des détails sur les lecteurs compatibles, rendez-vous sur https://www.qnap.com/compatibility/. • Câble réseau Outils • Tournevis Phillips n°1 ou 2 • Bracelet anti-statique Configurer le NAS 1. - Page 17 Guide de l’utilisateur du TVS-x72XT 3. Branchez le cordon d'alimentation et tous les câbles applicables. 4. Allumez le NAS. 5. Installez QTS. Pour des détails, voir Installation de QTS. 6. Connectez-vous à QTS. Présentation produit...
-
Page 18: Installation Et Configuration
Guide de l’utilisateur du TVS-x72XT 3. Installation et configuration Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du firmware. Installation du matériel Cette section fournit des informations sur l’installation des disques et des cartes d'extension ainsi que sur le remplacement des modules de mémoire. - Page 19 Guide de l’utilisateur du TVS-x72XT b. Placez le disque sur le plateau de sorte que les trous sur les flans du disques soient alignés avec les trous placés sur les flans du plateau. c. Fixez les panneaux de fixation. d. Facultatif : Fixer les vis pour sécuriser encore plus le lecteur. Installation et configuration...
-
Page 20: Important
Guide de l’utilisateur du TVS-x72XT Important QNAP recommande de fixer les vis aux plateaux de disque lorsque vous transportez le NAS. 4. Chargez le plateau dans la baie de lecteurs. a. Insérez le plateau dans la baie. b. Poussez la poignée. - Page 21 Guide de l’utilisateur du TVS-x72XT Installer des disques 2,5 pouces sur des plateaux de 3,5 pouces Avertissement • L’installation d’un disque efface toutes les données sur ce disque. • Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.
- Page 22 Guide de l’utilisateur du TVS-x72XT b. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. c. Fixer les vis. 4. Chargez le plateau dans la baie de lecteurs. a.
- Page 23 • Le TVS-x72XT possède deux emplacements SSD M.2. Pour obtenir une liste des SSD M.2 compatibles, rendez-vous sur https://www.qnap.com/compatibility. • QNAP recommande d'installer des dissipateurs thermiques sur les contrôleurs SSD M. 2 pour améliorer l'efficacité du refroidissement et garantir des performances constantes.
- Page 24 Guide de l’utilisateur du TVS-x72XT c. Soulevez le capot vers le haut jusqu’à ce qu’il soit complètement détaché du châssis. 5. Positionnez le NAS sur son côté droit. 6. Installez un dissipateur thermique sur le contrôleur du SSD M.2. a. Trouvez le contrôleur sur le SSD M.2. Remarque L’emplacement du contrôleur dépend du modèle et du fabricant du SSD M.2.
- Page 25 Guide de l’utilisateur du TVS-x72XT 7. Installez le SSD M.2. a. Décrochez la punaise. b. Insérez le SSD M.2. Installation et configuration...
- Page 26 Guide de l’utilisateur du TVS-x72XT c. Insérez la punaise pour sécuriser le lecteur. 8. Placez le NAS dans sa position verticale normale. 9. Fixez le capot du boîtier. a. Faites glisser le capot vers le bas jusqu’à ce qu’il soit complètement connecté au châssis. b.
-
Page 27: Installation D'une Carte D'extension
• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants. 1. Vérifiez les cartes d’extension et les supports pris en charge par votre modèle sur le site web de QNAP. a. Allez à www.qnap.com/compatibility. - Page 28 Guide de l’utilisateur du TVS-x72XT c. Indiquez le nombre de baies et le modèle spécifique de votre NAS. d. Sous Catégorie, sélectionnez le type de composant ou d'appareil. e. Recherchez un composant spécifique ou un modèle d'appareil précis dans la liste. f.
- Page 29 Guide de l’utilisateur du TVS-x72XT c. Retirez le bloc du châssis. 7. Retirez le capot de l’emplacement PCIe. a. Retirez la vis qui sécurise le capot du châssis. b. Détachez le capot de l’emplacement. Installation et configuration...
- Page 30 Guide de l’utilisateur du TVS-x72XT 8. Installez la carte d'extension. a. Tenez les bords de la carte d'extension et insérez-la avec précaution dans l’emplacement. b. Fixez la vis. 9. Installez le bloc d'alimentation. a. Installez l’unité dans le châssis. Installation et configuration...
- Page 31 Guide de l’utilisateur du TVS-x72XT b. Fixez les vis qui sécurisent le bloc au châssis. c. Branchez les câbles d’alimentation. 10. Fixez le capot du boîtier. a. Faites glisser le capot vers le bas jusqu’à ce qu’il soit complètement connecté au châssis. b.
- Page 32 • Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants. 1. Vérifiez les cartes d’extension et les supports pris en charge par votre modèle sur le site web de QNAP. a. Allez à www.qnap.com/compatibility.
- Page 33 Guide de l’utilisateur du TVS-x72XT 4. Débranchez tous les câbles et accessoires externes. 5. Retirez le capot. a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot vers l’arrière. c. Soulevez le capot vers le haut jusqu’à ce qu’il soit complètement détaché du châssis. 6.
- Page 34 Guide de l’utilisateur du TVS-x72XT a. Tenez les bords de la carte d'extension et insérez-la avec précaution dans l’emplacement. b. Fixez la vis. 8. Fixez le capot du boîtier. a. Faites glisser le capot vers le bas jusqu’à ce qu’il soit complètement connecté au châssis. b.
-
Page 35: Remplacer Les Modules Mémoire
NAS en mettant à niveau les modules mémoire. Si vous utilisez deux modules, utilisez uniquement les modules QNAP de même type et de capacité afin de maintenir la performance et la stabilité du système. Vous pouvez acheter des modules mémoire QNAP chez des revendeurs habilités. - Page 36 Guide de l’utilisateur du TVS-x72XT b. Vérifiez que le module est incliné vers le haut et qu’il est complètement libéré de la fente. Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère. c.
- Page 37 Guide de l’utilisateur du TVS-x72XT b. Insérez le module. c. Vérifiez que les connecteurs métalliques soient complètement insérés. d. Appuyez doucement sur le module jusqu’à ce que les clips de rétention verrouille la position du module. 8. Placez le NAS dans sa position verticale normale. 9.
-
Page 38: Installation De Qts
Allez dans Panneau de configuration > Système > État du système > Informations sur le matériel. c. Vérifiez la valeur de Mémoire totale. Installation de QTS Le TVS-x72XT utilise le système d’exploitation QTS de QNAP. Vous pouvez installer QTS par l'une des méthodes suivantes. Méthode Description... -
Page 39: Installation De Qts Via Qfinder Pro
7. Cliquez sur Suivant. 8. Spécifiez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 9. Cliquez sur Suivant. -
Page 40: Installation De Qts À L'aide De Clé De Cloud
1. Allumez le NAS. 2. Connectez le NAS à Internet. 3. Accédez à la page d’installation Cloud QNAP en utilisant l’une des méthodes suivantes : • Sur votre ordinateur, accédez à http://install.qnap.com/. • Scannez le code QR sur le NAS en utilisant un appareil mobile. -
Page 41: Installation De Qts Par Connexion Hdmi
L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre. 1. Connectez un écran HDMI au NAS. 2. Connectez un clavier USB au NAS ou préparez la télécommande IR QNAP (non disponible sur tous les modèles). 3. Allumez le NAS. - Page 42 Guide de l’utilisateur du TVS-x72XT 6. Sélectionnez Configure later (Configurer plus tard). Pour plus de détails sur la configuration des disques, consultez la section Stockage et snapshots du Guide de l'utilisateur de QTS. 7. Vérifiez les paramètres. 8. Cliquez sur Suivant. 9.
-
Page 43: Opérations De Base
Guide de l’utilisateur du TVS-x72XT 4. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton de marche/arrêt Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. Le NAS se met sous tension. Mise hors tension Maintenez enfoncé... -
Page 44: Bouton Copie Usb En Une Touche
Guide de l’utilisateur du TVS-x72XT Bouton Copie USB en une touche La Copie USB en une touche permet de copier les sauvegardes de données d’un périphérique USB au NAS ou du NAS à un périphérique USB. Cette fonctionnalité prend en charge les sauvegardes incrémentielles. Le NAS ne copie que des fichiers qui ont été... -
Page 45: Afficher Les Informations Du Lecteur
Guide de l’utilisateur du TVS-x72XT • DNS secondaire 1. Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom du NAS et la version de QTS. 2. Appuyez sur la touche Enter (Entrée) pendant deux secondes. Le panneau affiche Main Menu 1 (Menu principal 1). TCP/IP. 3. -
Page 46: Affichage Des Informations Système
Guide de l’utilisateur du TVS-x72XT 3. Appuyez sur Enter (Entrée) plusieurs fois jusqu’à ce que le panneau affiche Main Menu (Menu principal 3). Volume. 4. Maintenez enfoncé Enter (Entrée). Le panneau affiche le nom et la capacité du premier volume. 5. -
Page 47: Modifier Le Mot De Passe Lcd
Guide de l’utilisateur du TVS-x72XT Modifier le mot de passe LCD Spécifier un mot de passe pour que le panneau LCD empêche l’accès non autorisé. 1. Appuyez sur Enter (Entrée) ou Select (Sélectionner). Le panneau affiche le nom du NAS et la version de QTS. 2. -
Page 48: Voyants
Guide de l’utilisateur du TVS-x72XT Message système Description HDD éjecté Le lecteur a été éjecté. Vol1 dégradé Le volume est en mode dégradé. Vol1 démonté Le volume n’est pas monté. Vol1 inactif Le volume n’est pas activé. Voyants Les voyants indiquent l'état du système et des informations connexes lorsque le NAS est sous tension. Les informations suivantes relatives aux voyants ne concernent que les disques correctement installés, lorsque le NAS est connecté... -
Page 49: Alerte Audio
Guide de l’utilisateur du TVS-x72XT Statut Description Orange Une erreur de lecture/écriture est survenue pendant qu’un autre appareil accédait aux données. Clignote en orange Un accès au NAS est en cours depuis le réseau. Disque Clignote en rouge Un accès aux données était en cours et une erreur de lecture/écriture est survenue durant l’opération. - Page 50 Guide de l’utilisateur du TVS-x72XT Durée Fréquence Description Bip long (1,5 secondes) 3 (toutes les 5 minutes) Le ventilateur du système ne tourne pas. • Le volume disque est sur le point d’atteindre sa capacité maximale. • Le volume disque a atteint sa capacité maximale.
-
Page 51: Dépannage
10. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/snapshots . 11. Localisez le volume qui contient le nouveau disque, puis vérifiez que l’état indique Reconstruction. Assistance et autres ressources QNAP fournit les ressources suivantes : Dépannage... - Page 52 Guide de l’utilisateur du TVS-x72XT Ressources Documentation http://docs.qnap.com Centre d'assistance http://helpdesk.qnap.com Téléchargements http://download.qnap.com Forum de la communauté http://forum.qnap.com Dépannage...
-
Page 53: Glossaire
Fournit divers services d’accès à distance tels que DDNS et CloudLink ID myQNAPcloud Adresse électronique utilisée pour enregistrer un compte myQNAPcloud Qfinder Pro Vous permet de trouver et accéder aux NAS QNAP présents sur votre réseau local Système d’exploitation des NAS QNAP Glossaire... -
Page 54: Notifications
à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. - Page 55 Guide de l’utilisateur du TVS-x72XT Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works.
- Page 56 Guide de l’utilisateur du TVS-x72XT modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Page 57 Guide de l’utilisateur du TVS-x72XT When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Page 58 Guide de l’utilisateur du TVS-x72XT c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b. d.
- Page 59 Guide de l’utilisateur du TVS-x72XT When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
- Page 60 Guide de l’utilisateur du TVS-x72XT accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Page 61 Guide de l’utilisateur du TVS-x72XT covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
-
Page 62: Avis De La Fcc
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Notifications... -
Page 63: Respect Des Normes Ce
Guide de l’utilisateur du TVS-x72XT Respect des normes CE Ce NAS QNAP satisfaits aux normes de conformité CE de classe B. SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg)
