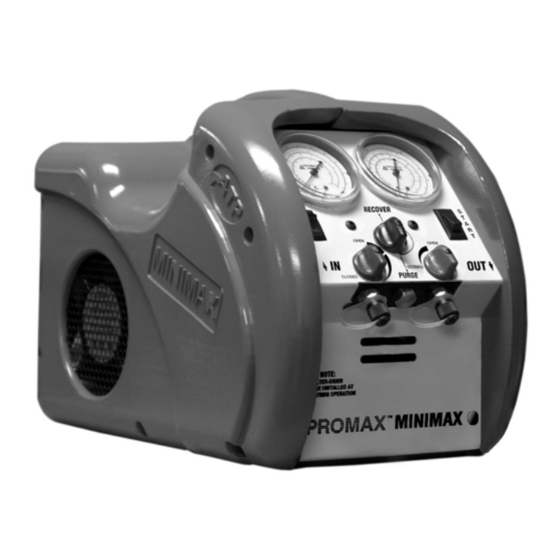

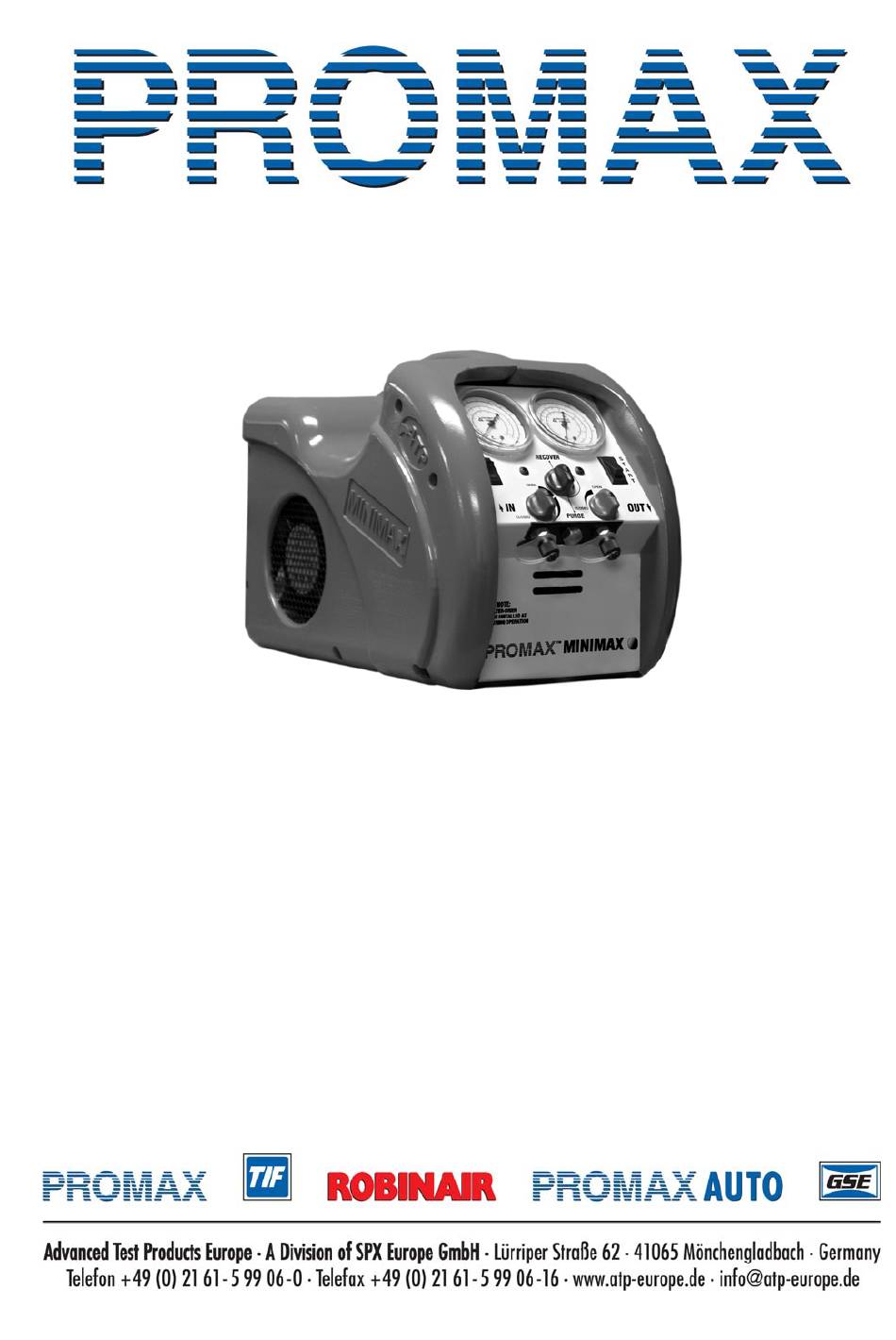

- Page 1 MANUEL D‘UTILISATION MINIMAX-E...
-
Page 2: Table Des Matières
Schémas A) Pièces détachées B) Circuit hydraulique C) Schéma électrique Sécurité Haute Pression Entretien de votre Minimax-E VII) Specifications Techniques VIII) Indications utiles pour l’aspiration des fluides frigorigènes 17-20 Recherche de panne éventuelle Erreurs ainsi que changements des dates techniques et matériaux sont réservés sans annonce préalable. -
Page 3: La Sécurité D'abord
Advanced Test Products Europe MINIMAX-E LA SECURITE D‘ABORD Cet appareil ne doit être utilisé que par un technicien qualifié en vertu 92-1271 7 Décembre1992 relatif à la manipulation de certains fluides frigorigènes dans les équipements frigoriques et climatiques. 1. Se protéger avec des lunettes et des gants. -
Page 4: La Récupération Des Fluides Frigorigènes & Les Bouteilles De Récupération
Advanced Test Products Europe MINIMAX-E MINIMAX-E LA RÉCUPÉRATION DES FLUIDES FRIGORIGÈNES & LES BOUTEILLES DE RÉCUPÉRATION La sécurité d’abord. Lire attentivement toutes les notices des matériels de sécurité concernant la manipulation des fluides y compris celles données par votre fournisseur de fluides frigorigènes. -
Page 5: Informations Générales Importantes
2. Remettre les nouveaux bouchons sur les vannes des bouteilles, elles peuvent fuir. 3. Travailler sur un sol stable et horizontal. 4. Minimax-E est équipé d’un pressostat haute pression de sécurité taré à 38,5 Bar. La machine s’arrêtera si cette pression est atteinte. -
Page 6: Récupération Avec Minimax-Eles Procédures
Advanced Test Products Europe MINIMAX-E RÉCUPÉRATION AVEC MINIMAX-E LES PROCÉDURES UTILISATION NORMAL Ne pas changer la position de la vanne noir l’appareil marche. Fermer la vanne d’entréee arrêter la machine. Mettre en position pruge démarrer la machine. VIDANGE/ AUT. PURGE... -
Page 7: Récupération Avec Minimax-E
2. S’assurer que les raccordements sont corrects et étanches. 3. Vérifier que l’inverseur à bouton “Noir“ se trouve en position “Récupération“. ATTENTION Ouvrir et Refermer lentement les vannes de Minimax-E pour contrôler qu’il n’y a aucune fuite. 4. Ouvrir les vannes liquide et vapeur de l’installation à vider. -
Page 8: Rècupèration Avec Minimax-E
9. Fermer la vanne de sortie (Rouge) sur la position fermé (CLOSED). 10. Mettre la vanne d’inversion NOIRE sur la position Récupération (RECOVER). 11. Démonter et ranger les flexibles de votre Minimax-E. 12. Changer toujours le filtre d’entrée de Minimax-E après aspiration de fluides frigorigènes particulièrement sales. - 6 -... -
Page 9: Schéma De Raccordement Pour Refroidir La Bouteille De Récupération
à 80% de la bouteille de récupération. Lorsque le siphon est amorcé, le remplissage de la bouteille continue même si Minimax-E est arrêtée et peut remplir à 100% en liquide l’emballage. Il faut fermer manuellement le robinet d’entrée de la bouteille pour éviter le trop plein. -
Page 10: Schéma De Branchement Pour Récupération En Phases Liquide Et Vapeur
Advanced Test Products Europe MINIMAX-E SCHÉMA DE BRANCHEMENT POUR RÉCUPÉRATION EN PHASES LIQUIDE ET VAPEUR Cette méthode est la plus rapide pour la récupération en phase vapeur. VOYANT LIQUIDE MANOMÈTRE ENTRÈE INSTALLATION À VIDER SORTIE VAPEUR LIQUIDE LIQUIDE Pour éviter le trop-plein de la bouteille, il faut utiliser une balance. -
Page 11: Schéma De Raccordement Pour Récupérer Et Refroidir La Bouteille De Récupération
Advanced Test Products Europe MINIMAX-E SCHÉMA DE RACCORDEMENT POUR RÉCUPÉRER ET REFROIDIR LA BOUTEILLE DE RÉCUPÉRATION ENTRÈE MANOMÈTRE INSTALLATION À VIDER SORTIE VAPEUR LIQUIDE VAPEUR LIQUIDE Pour éviter le trop-plein de la bouteille il est nécessaire d’utiliser une balance. Ce schéma de branchement permet de faire indifféremment de la récupération en phases liquide et vapeur et de refroidir la bouteille si nécessaire, sans avoir à... -
Page 12: Aspiration Avec Le Minimax-E
Advanced Test Products Europe MINIMAX-E ASPIRATION AVEC LE MINIMAX-E L’évacuation des gaz non condensables d’un fluide dans une bouteille. 1. Laisser la bouteille tranquille pendant 24 heures. Ainsi les gaz non condensables peuvent monter. 2. Installer la batterie du manomètre à la bouteille et lire la pression dans la bouteille. - Page 13 Advanced Test Products Europe MINIMAX-E - 11 -...
- Page 14 Advanced Test Products Europe MINIMAX-E - 12 -...
- Page 15 Advanced Test Products Europe MINIMAX-E - 13 -...
-
Page 16: Sécurité Haute Pression
Connecter une bouteille de récupération vide de manière à réduire la pression de la première à un niveau normal. Cela réduit aussi la pression en sortie de Minimax-E. Ensuite continuer la récupération après avoir réarmé le pressostat haute pression. (Voir ci-dessous) b) Pourquoi le pressostat haute pression se met en sécurité... -
Page 17: Entretien De Votre Minimax-E
Si la machine doit être stockée ou ni être utilisée que pendant quelques semaines, la tirer au vide avec une pompe à vide et la nettoyer par un balayage à l’azote. Si vous devez ouvrir la carrosserie plastique, assurez vous que la Minimax-E n’est pas branchée. -
Page 18: Specifications Techniques
P max. 38,5 bar Sécurité haute pression Pressostat haute pression à réarmement manuel Type P100 DA, si la pression dépasse 38,5 bar ATTENTION Minimax-E ne doit pas être utilisé avec des gaz inflammables ou contenant de l’ammoniaque. - 16 -... -
Page 19: Indications Utiles Pour L'aspiration De Fluides
Advanced Test Products Europe MINIMAX-E INDICATIONS UTILES POUR L’ASPIRATION DE FLUIDES La récupération de fluides frigorigènes s’est énormément développée lors des dernières années. Vu d’une façon superficielle c’est un procédé simple, le fluide va être récupéré de l’installation et rempli dans une bouteille. Ce procédé d’une façon relativement simple peut certes poser vite des problèmes lorsque l’on a pas mesuré... -
Page 20: Tuyaux Et Valves
Advanced Test Products Europe MINIMAX-E En tout cas l’accumulation de fluides ralentit la procédure de récupération des fluides indifféremment du type ou de la grandeur de la machine utilisée. S’il n’est pas possible de localiser l’accumulation de fluides (à cause de la longue procédure de récupération, on peut obtenir la certitude que le fluide s’est accumulé) -
Page 21: Prèvention Contre L'encrassement
Advanced Test Products Europe MINIMAX-E En tout cas il n’est pas nécessaire de séparer l’huile pour les réfrigérants qui doivent retourner dans l’installation. La possibilité la plus simple et la plus économique de la séparation de l’huile consiste à mettre une bouteille de consistance de 13,61 jusqu’à... - Page 22 Advanced Test Products Europe MINIMAX-E Observez s’il vous plaît, les 2 diagrammes pour ces procédés dans ce manuel d’utilisation. Par ce procédé utiliser la machine à aspirer pour montrer une installation dans laquelle la bouteille est l’évaporateur. Si vous baissez la soupape d’échappement vous produisez ainsi un tube capillaire ou un dispositif d’expansion.
-
Page 23: Recherche De Panne Éventuelle
Advanced Test Products Europe MINIMAX-E RECHERCHE DE PANNE ÉVENTUELLE LA SÉCURITÉ D‘ABORD Lire et comprendre toutes les informations contenues dans ce manuel avant d’incriminer votre Minimax-E. Brancher Minimax-E Sur une prise 220V / 50Hz Le ventilateur tourne Avez-vous une tension...
