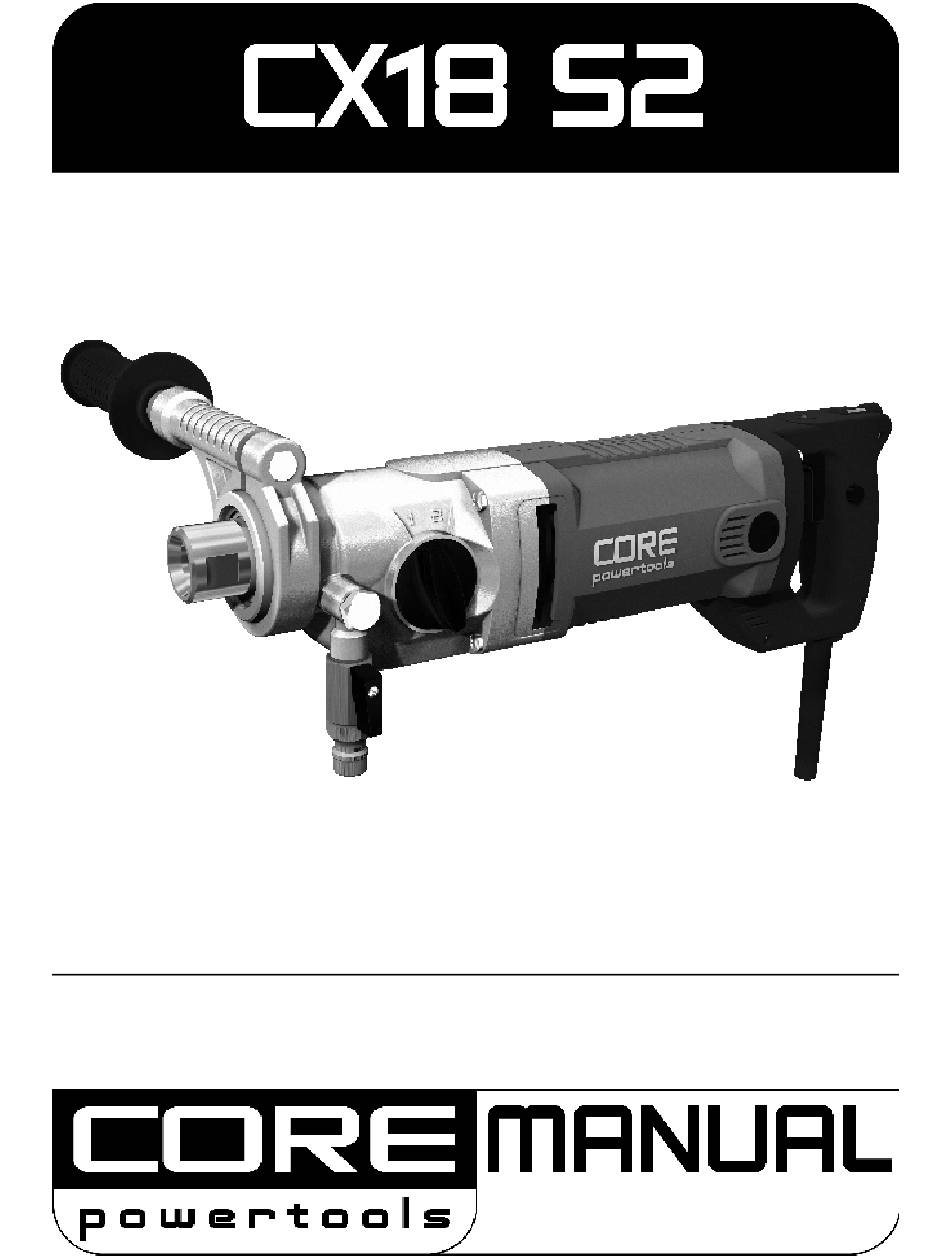

- Page 1 Gebruikershandleiding Pagina Operating Instructions Page Manuel d’utilisation Page Bedienungsanleitung Seite Manual Página Manuale Pagina 03/06...
- Page 2 Algemeen geldende preventieve maatregelen en de ingesloten veiligheidsvoorschriften moeten worden opgevolgd Technische Beschrijving De CX18 S2 is een geïsoleerde diamantkernboormachine voor NAT gebruik, voor toepassing in combinatie met diamantkernboren voor het boren van gaten in steenachtige materialen en beton. De boormachine kan zowel gebruikt worden voor boren uit de hand als in combinatie met een boorstandaard.
- Page 3 • Attentie: het laagste toerental van de CX18 S2 boormotor genereert een zeer hoog koppel. Indien er met dit toerental “uit de hand” wordt geboord en de diamantboor blokkeert is er een hoge kans op hand-, arm- of polsletsel.Er wordt daarom met nadruk geadviseerd om het laagste toerental van de CX18 S2 alléén te gebruiken als de boormotor in een statief is...
- Page 4 CORE Powertools dealer. Garantie Voor de CX18 S2 geldt een garantieperiode van 12 maanden welke ingaat op het moment van levering. Garantieaanspraken dienen te worden aangetoond door middel van overlegging van de aankoopfactuur. De garantie omvat het herstellen van opgetreden gebreken, welke terug te voeren zijn op materiaal- of fabricagefouten.
- Page 5 10. Zorg voor een veilige houding apparaat voldoet geldende Vermijd een abnormale lichaamshouding en zorg voor een veiligheidsvoorschriften. Ter voorkoming van ongevallen voor stabiel evenwicht de gebruiker mogen reparaties alleen door erkende vakman worden uitgevoerd 20. Berg deze veiligheidsadviezen goed op! CX18 S2...
- Page 6 Technical Description The CX18 S2 is an insulated diamond core drilling machine for WET use in combination with diamond core drilling for drilling holes in brick/ block materials and concrete. The drilling machine can be used manually as well as in combination with a drill rig.
- Page 7 PRCD switch The CX18 S2 electrical cable is equipped with a PRCD switch which protects the operator against electrocution. As soon as the drilling machine is plugged in, the PRCD should be started by pressing on the (green) –RESET button. If the PRCD is switched off , the –RESET button must be pressed again.
- Page 8 Guarantee For the CX18 S2, a guarantee period of 12 months applies from the moment of deliver. Guarantee claims must be shown by submission of purchase invoice. The guarantee includes the repair of defects which have occurred and can be linked by to material or manufacturing faults.
- Page 9 19. Repairs may be carried out by certified mechanics balance. only This device complies with the applicable safety rules. To prevent accidents for the user, repairs may only be carried out the certified experts. 20. Store these safety instructions safely! CX18 S2...
- Page 10 Les mesures de prévention générale et des prescriptions ci-jointes doivent être respectées. Description technique Le modèle CX18 S2 est une carotteuse isolée pour les utilisations à eau, pour le carottage de la brique/pierre et le béton. Cette carotteuse peut être installée sur un support laissant les mains libres.
- Page 11 Interrupteur PRCD: Le câble électrique du modèle CX18 S2 est équipé d’un interrupteur PRCD (interrupteur de sécurité de protection); Il protége l’utilisateur de l’électrocution. Dés que la carotteuse est branchée, le PRCD se met en marche : le bouton RESET en vert. En cas d’interruption, le PRCD se met sur OFF, le bouton vert RESET doit être encore actionné.
- Page 12 Utilisation de la machine par des personnes non-habilitées. • Réparation de la machine avec des pièces détachées non originales. • Le code de la machine est endommagé ou enlevé. • Dommages causes par le feu, l’humidité et/ou un défaut dans le transport. CX18 S2...
- Page 13 Protégez le câble de la chaleur, de l’huile et des arêtes vives. 20. Tenir ces consignes générales de sécurité 10. Ne vous penchez pas trop sur l’outil Evitez des postures anormales. Ayez toujours une station verticale stable et conservez toujours votre équilibre. CX18 S2...
- Page 14 Allgemeine preventive Maßregeln und die notwendigen Sicherheitsvorschriften müssen befolgt werden. Technische Beschreibung Der CX18 S2 ist eine isolierte Diamantkernbohrmaschine für den Naßeinsatz. In Verbindung mit Diamantbohrkronen wird sie zum Bohren in Gestein, Beton und Mauerwerk verwendet. Die Bohrmaschine kann zum Freihandbohren sowie in Verbindung mit Kernbohrständern genutzt werden.
- Page 15 Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist. PRCD-Schalter Der CX18 S2 hat im Elektrokabel einen PRCD-Schalter (Sicherheitsschalter zum Personenschutz), welcher den Anwender vor Elektroschläge schützt. Dieser beinhaltet sowohl FI-Schutz als auch Unterspannungsauslösung. Der PRCD ist nach dem Einstecken des Netzsteckers in die Steckdose durch Drücken der Grüne Reset-Taste einzuschalten.
- Page 16 Altgeräte nicht in den unsortierten Siedlungsabfall gelangen. Garantie Für die CX18 S2 Kernbohrmaschine leisten wir 12 Monate Garantie vom Tag der Lieferung an. In dieser Zeit beheben wir kostenlos Material- und Fertigungfehler. Für Garantie Anspruch muß den Ankaufsrechnung überlegt werden.
- Page 17 Beschädigung von einem anerkannten Fachmann erneuern. Unfälle für den Betreiber entstehen. Kontrollieren Sie Verlängerungskabel regelmäßig und Bitte diese Bedienungsanleitung lesen ersetzen Sie sie, wenn sie beschädigt sind. Halten Sie aufbewahren! Handgriffe trocken und frei von Öl und Fett. CX18 S2...
- Page 18 Es obligatorio respetar las medidas generales de prevención y las instrucciones de seguridad adjuntas Descripción técnica La CX18 S2 es una máquina de perforación con diamante Core dotada de aislamiento para la realización de trabajos en HÚMEDO en combinación con brocas diamantadas, apta para perforar agujeros sobre ladrillo/bloque u hormigón. Esta máquina perforadora puede usarse manualmente o acoplada a un equipo de perforación.
- Page 19 Interruptor de seguridad PRCD El cable eléctrico de la CX18 S2 está equipado con un interruptor de seguridad PRCD que protege al operario de electrocutarse. En cuanto se enchufa la máquina de perforar, ha de activarse el PRCD pulsando el botón (verde) RESET. Si el PRCD está...
- Page 20 Garantía La máquina CX18 S2 cuenta con un período de garantía de 12 meses aplicable desde la fecha de compra. Las reclamaciones por garantía sólo se aceptarán contra presentación de la factura de compra. La garantía comprende la reparación de defectos que se hayan manifestado o puede estar ligada a defectos de fabricación o del material.
- Page 21 30. Adopte una postura segura evitar que el usuario sufra accidentes, las reparaciones deberían Evite adoptar posturas físicas incómodas y asegúrese de ser efectuadas únicamente por especialistas autorizados. mantener el equilibrio. 40. ¡Guarde estas instrucciones de seguridad en un lugar seguro! CX18 S2...
- Page 22 Descrizione tecnica CX18 S2 è una perforatrice con anima in diamante isolato per utilizzo AD ACQUA, in combinazione con punte con anima in diamante per forare laterizi e calcestruzzo. La perforatrice può essere utilizzata manualmente o montandola su un carrello.
- Page 23 Interruttore PRCD Il cavo elettrico di CX18 S2 è dotato di un interruttore PRCD, che protegge l’operatore dalle folgorazioni. Non appena la perforatrice è collegata all’alimentazione, il PRCD deve essere inserito premendo il tasto RESET (verde). Se il PRCD è...
- Page 24 Garanzia Per CX18 S2 è valido un periodo di garanzia di 12 mesi a partire dalla data di acquisto. Le richieste di garanzia saranno accettate solo su presentazione della fattura di acquisto. La garanzia include la riparazione dei difetti verificatisi che possono essere collegati a problemi di materiali o di fabbricazione.
- Page 25 Evitate le posture anomale e accertatevi di trovarvi in Questo apparecchio è conforme alle norme di sicurezza in equilibrio stabile. vigore. Per evitare incidenti all’operatore le riparazioni possono essere effettuate solo da personale qualificato. 60. Conservate queste istruzioni di sicurezza in un luogo sicuro! CX18 S2...
- Page 26 Normative dokumenter er blevet anvendt: EN 98/37/CEE, 73/23/CEE, 2002/96/CEE 55014-1, EN 61029-1, EN 61000-3-2, EN 60745-1, EN 60204-1 Direkteur Director Directeur Direktor Amministratore Director Direktør Director CORE Powertools P.O. Box 255 NL – 3140 AG Maassluis Netherlands www.corepowertools.com info@corepowertools.com CX18 S2...
