Démarrage rapide

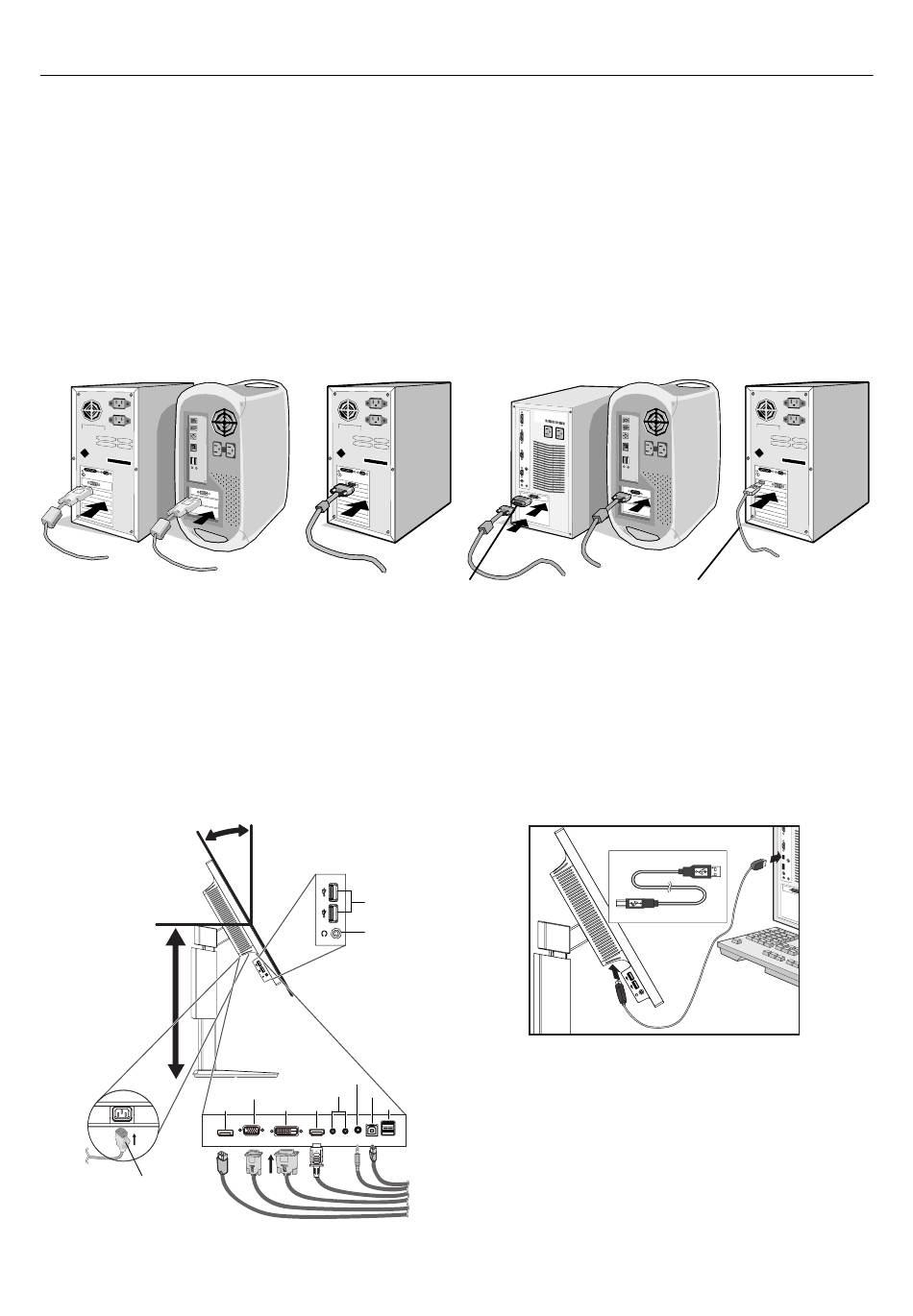

Pour connecter le moniteur LCD à votre système, suivez ces instructions :
REMARQUE : lisez les « Conseils d'utilisation » (page 3) avant l'installation.
Les accessoires inclus dépendent de l'endroit où le moniteur LCD est expédié.
1. Éteignez votre ordinateur.
2. Pour un PC ou un Mac équipé d'une sortie numérique DVI : Branchez le câble signal DVI au connecteur de la carte
graphique de votre système (Figure A.1). Serrez toutes les vis.
Pour un PC équipé d'une sortie analogique : Branchez un mini-connecteur D-SUB à 15 broches du câble vidéo sur le
connecteur de la carte vidéo de votre ordinateur (Figure A.2).
Pour un MAC : Branchez l'adaptateur de câble pour Macintosh à l'ordinateur et branchez le mini-connecteur D-SUB
15 broches à l'adaptateur (Figure A.3).
REMARQUE : certains systèmes Macintosh n'ont pas besoin d'adaptateur de câble.
Pour un PC avec une sortie DisplayPort : Branchez le câble DisplayPort au connecteur de la carte graphique de votre
système (Figure A.4).
Figure A.1
REMARQUE : 1. Veuillez utiliser un câble DisplayPort portant le logo DisplayPort.
2. Lors du retrait du câble du port d'affi chage, appuyez sur le bouton du haut pour déverrouiller.
3. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 30 degrés et le placer sur la position la plus
haute.
4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l'aide du câble USB, branchez la prise de type B au
port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l'ordinateur
(Figure C.1a). Si vous utilisez le cordon de l'appareil USB, branchez-le dans un des ports descendants du moniteur.
REMARQUE : une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de nuire
à la qualité d'affi chage du module LCD ou encore de réduire la durée de vie du module.
Inclinaison de 30°
Hauteur
maximale du
support
DisplayPort
Cordon d'alimentation
Figure C.1
*: Voir page 23
Figure A.2
Port descendant USB
Casque
Entrée Audio
ENTRÉE/SORTIE ControlSync* Port montant USB
D-SUB
Port montant USB
DVI
HDMI
Port descendant USB
Port descendant USB
Adaptateur de câble
Figure A.3
pour Macintosh
Type B
REMARQUE : le fait de régler le volume et l'égaliseur sur
Français-6
Câble DisplayPort
Figure A.4
Type A
Type A
Type B
Figure C.1a
une position non centrale peut entraîner
l'augmentation de la tension de sortie
des écouteurs/haut-parleurs et, ainsi, du
niveau de pression acoustique.
