Manuels Connexes pour ORIUM Spark Li-288Wh
Sommaire des Matières pour ORIUM Spark Li-288Wh
- Page 1 Manuel d’utilisation Batterie Rechargeable Autonome solaire Spark Li-288Wh #39119 Importé par : AIC International - 44980 Ste Luce sur Loire - France...
-
Page 2: Table Des Matières
Index 1. Note d’informations importantes – maintenance & nettoyage 2. Informations générales 21. Vue d’ensemble 22. Accessoires fournis 23. Tableau de commande 3. Installation 4. Recharge de la batterie 41. Recharge par alimentation secteur AC 230V (fournie) 42. Recharge par alimentation solaire 5. -
Page 3: Note D'informations Importantes - Maintenance & Nettoyage
1. Note d’informations importantes – Maintenance & Nettoyage Pour éviter tout danger, veuillez utiliser l’appareil conformément aux indications de la notice d’emploi. Précautions d’emploi : Utilisation uniquement à l’intérieur. La batterie doit être stockée dans un emplacement sec et bien aéré. Ne jamais laisser la batterie à l’extérieur (sous la pluie, ou sous les rayons directs du soleil). - Page 4 Mise en garde Tension dangereuse Lire le manuel de l’opérateur • Avant d’utiliser votre kit d’alimentation autonome Spark-Li 288Wh pour la première fois, veuillez charger complètement la batterie en utilisant le chargeur fourni pendant 14 heures environ (26Ah/2A = 13 heures avec une perdition de charge de 10/15%) ou avec un panneau solaire (par exemple un panneau solaire de 50W 6 heures environ (288Wh/50W = 5.76heures).
-
Page 5: Informations Générales
Auto-alimenté, économique et écologique, le système ORIUM fonctionne sous basse tension. De petite taille et avec son poids léger, le pack ORIUM Spark Li-288Wh est idéal à la fois pour une utilisation sédentaire et nomade. Le système ORIUM utilise une technologie de pointe et des matières premières de qualité... -
Page 6: Accessoires Fournis

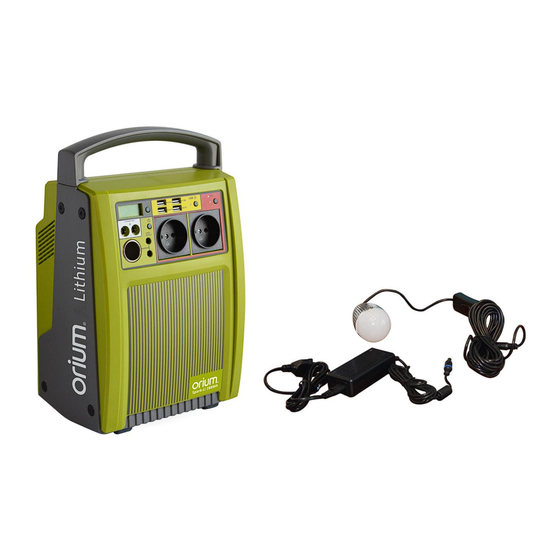

22. Accessoires fournis (#39119) Unité centrale avec batterie Spark Li- 1 pièce 288Wh Chargeur secteur 100-240V 50/60Hz 1 pièce 2A Modèle : GPE048A-153200-D 1 pièce Lampe LED 3W Importé par : AIC International - 44980 Ste Luce sur Loire - France... -
Page 7: Tableau De Commande
23. Tableau de commande 11bis Affichage digital de l’autonomie restante de la batterie (Full -80-60-40-20) Interrupteur marche/arrêt ( ) pour affichage digital de la batterie Voyant lumineux de charge (Input) Entrée 2 Entrées de charge : prises pour panneau solaire / chargeur secteur Voyant lumineux de mise en marche 12V (output) Sortie courant continu Interrupteur marche/arrêt ( ) des prises sortie 12V Sortie Prise allume cigare 12V... -
Page 8: Installation
Assemblez l’adaptateur secteur. Connectez la prise jack de l’adaptateur à l’une des 2 prises d’entrée 12V (N°4) de la batterie Spark Li-288Wh puis branchez la fiche de l’adaptateur à la prise d’alimentation. Une fois alimentée, l’écran digital (N°1) clignote et le voyant lumineux de charge (N°3) s’allume en rouge : ceci confirme que l’unité... -
Page 9: Recharge Par Alimentation Solaire
(prise DC 7,9*5,7*0,9mm ou 7,9*5,4*0,9mm). La batterie contenue dans l’unité centrale Spark Li-288Wh peut être alimentée par panneau solaire. Vous pouvez brancher jusqu’à 2 panneaux solaires max 80W. -
Page 10: Prises Électriques
5. Prises électriques 51. Prises USB 5V L’article Spark Li-288Wh est équipé de 4 port USB 5V : 2 ports USB 1A (N° 11) et 2 ports USB 2.1A (N° 11Bis). Chaque groupe USB peut fournir un courant max de 3A. - Page 11 L’unité centrale produit du courant haute tension : à manipuler avec précaution. Les courts-circuits de la batterie et de la sortie AC 230V ne doivent être provoqués en aucune circonstance. Cette opération engendrerait des dommages à la batterie ou créerait un risque d’incendie. 6.
-
Page 12: Informations Techniques
62. Témoins lumineux pour les sorties DC 12V Appuyer sur le bouton d’alimentation des sorties 12V (USB N°7, DC ou allume cigare N°13) pour la mise en marche des appareils. Le témoin lumineux correspondant s’allume en vert (N°6 et 3). Lorsque l’unité... -
Page 13: Indices De Panne
9. Indice(s) de panne : Problème rencontré Procédures - Vérifier que l’interrupteur d’alimentation a été Mon appareil mobile est branché mais cela ne activé selon la sortie utilisée (12V, USB ou fonctionne pas ou ne charge 230V). Le témoin lumineux correspondant doit être allumé... - Page 14 Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Les produits électriques ou électroniques en fin de vie peuvent avoir des effets sur l'environnement et sur la santé humaine. Ne les jetez pas avec vos déchets ménagers mais dans les lieux de collecte prévus à...
