FH(Y)C35FJ7V1
FH(Y)C45FJ7V1
FH(Y)C60FJ7V1
Avant la mise en service .......................................................... 1
Nom et fonction de chaque commutateur et affichage
de cette télécommande ............................................................ 1
Avertissement ........................................................................... 2
Fonctionnement ........................................................................ 2
Lieu d'installation ...................................................................... 2
Procédure de fonctionnement .................................................. 2
Conditions optimales de fonctionnement ................................. 4
Ce ne sont pas des mauvais fonctionnements du climatiseur .. 4
Dépannage ............................................................................... 5
Maintenance ............................................................................. 6
NOUS VOUS REMERCIONS POUR VOTRE ACQUISITION
DE CE SYSTÈME DE CLIMATISATION DAIKIN. LISEZ
ATTENTIVEMENT CE MANUEL AVANT D'UTILISER LE
CLIMATISEUR. IL VOUS EXPLIQUERA COMMENT VOUS
SERVIR CORRECTEMENT DE L'APPAREIL ET VOUS
GUIDERA EN CAS DE PROBLÈME. LORSQUE VOUS
AUREZ LU LE MANUEL, RANGEZ-LE AFIN DE POUVOIR
VOUS Y RÉFÉRER ULTÉRIEUREMENT.
AVANT LA MISE EN SERVICE
Ce manuel concerne les systèmes dotés de commandes
standard. Avant de démarrer le fonctionnement, demandez à
votre revendeur Daikin quel est le fonctionnement correspondant
à votre système.
Si votre installation est équipée d'un système de commande
personnalisé, demandez à votre revendeur Daikin quel est le
fonctionnement correspondant à votre système.
• Type à pompe à chaleur
Ce système offre 5 modes de fonctionnement: rafraîchisse-
ment, chauffage, automatique, programme sec et ventilation
• Type à rafraîchissement simple.
Ce système offre 3 modes de fonctionnement: rafraîchisse-
ment, programme sec et ventilation.
Unité intérieure
Unité extérieure
Unité munie d'une
télécommande
REMARQUE: Dans le cas où l'unité acquise est commandée
par une télécommande sans câble, se référer
également au mode d'emploi de la télé-
commande sans câble.
Nom et fonction des pièces
a Unité intérieure
b Unité extérieure
c Télécommande
d Entrée d'air
e Air évacué
f
Bouche de soufflage
g Volet d'écoulement d'air (à la sortie d'air)
h Tuyauterie de fluide frigorifique
1
FHYC71FJ7V1
Climatiseurs de la série Split
FHYC100FJ7V1
FHYC125FJ7V1
Unité sans télé-
commande (Lorsqu'il
est utilisés en système
à fonctionnement
simultané)
page
i
Tuyau d'évacuation
j
Bouche d'aspiration
Le filtre incorporé enlève la poussière.
k Dispositif de pompage de l'évacuation (incorporé)
Evacue l'eau retirée de la pièce pendant le rafraîchissement
l
Câble de mise à la terre
Câbler à la terre depuis l'unité intérieure afin d'éviter les
décharges électriques.

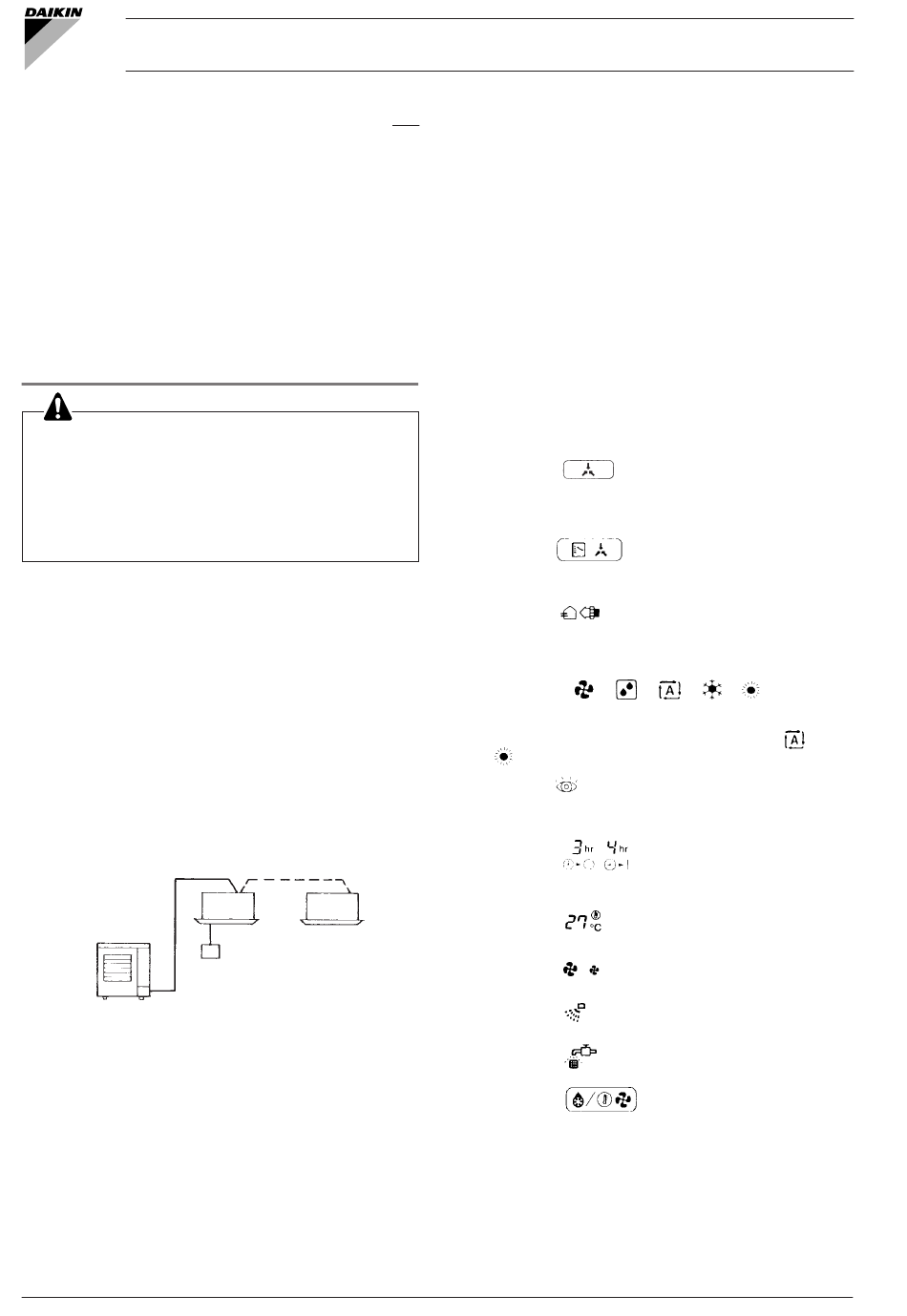

NOM ET FONCTION DE CHAQUE
COMMUTATEUR ET AFFICHAGE DE CETTE
TÉLÉCOMMANDE (F
1 BOUTON MARCHE/ARRÊT
Presser ce bouton pour mettre l'appareil en marche. Presser
ce bouton à nouveau pour l'arrêter.
2 TÉMOIN DE FONCTIONNEMENT (ROUGE)
Le témoin est allumé lorsque l'appareil fonctionne.
3 AFFICHAGE "
Lorsque ceci est indiqué sur l'affichage, le système, est
SOUS COMMANDE CENTRALISÉE. (Ceci n'est pas une
caractéristique standard.)
4 AFFICHAGE "
Cet affichage apparaît lorsque l'unité intérieure est un
système à fonctionnement individuel.
5 AFFICHAGE "
Cet affichage indique que le dispositif d'échange total de
chaleur et l'appareil de nettoyage de l'air fonctionnent.
(Accessoires en option).
6 AFFICHAGE "
FONCTIONNEMENT)
Cet affichage montre le MODE DE FONCTIONNEMENT en
cours. Pour le type de rafraîchissement simple, "
et "
" (Chauffage) ne sont pas installés.
7 AFFICHAGE "
Lorsque le bouton INSPECTION/ESSAI DE FONCTIONNE-
MENT est pressé, l'affichage indique dans quel mode le
système se trouve.
8 AFFICHAGE "
Cet affichage indique L'HEURE PROGRAMMÉE de
démarrage ou d'arrêt du système.
9 AFFICHAGE "
Cet affichage indique la TEMPÉRATURE RÉGLÉE.
10 AFFICHAGE "
Cet affichage montre la vitesse de ventilation réglée.
11 AFFICHAGE "
Voir page 3.
12 AFFICHAGE "
Voir page 6.
13 AFFICHAGE "
Voir page 5.
14 BOUTON MARCHE/ARRÊT DU MODE MINUTER
Voir page 4.
15 BOUTON MARCHE/ARRÊT DE LA MINUTERIE
Voir page 4.
16 BOUTON INSPECTION/ESSAI DE FONCTIONNEMENT
Ce bouton est réservé à l'usage exclusif du personnel qualifié
pour des opérations de maintenance.
Manuel d'utilisation
1)
IGURE
" (SOUS COMMANDE CENTRALISÉE)
" (COMMUTATION SOUS COMMANDE)
" (VENTILATION/NETTOYAGE DE L'AIR)
" "
" "
" "
" "
" (INSPECTION/ESSAI DE FONCTIONNEMENT)
" (HEURE PROGRAMMÉE)
" (TEMPÉRATURE RÉGLÉE)
" (VITESSE DE VENTILATION).
" (VOLET DU DÉBIT D'AIR)
" (NETTOYER LE FILTRE D'AIR)
" (DÉGIVRAGE)
" (MODE DE
" (Auto)
