2

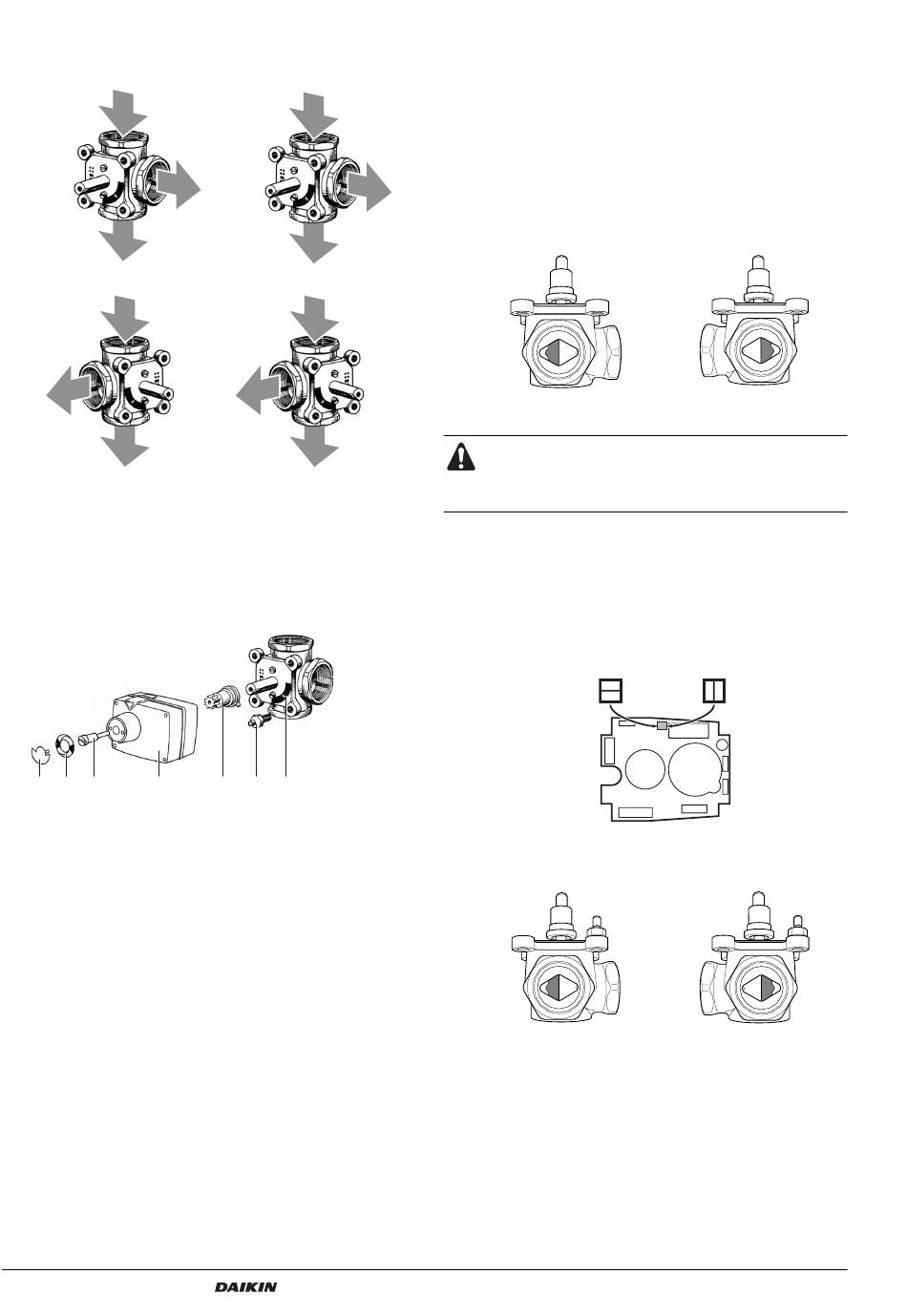

Position d'installation.
Il est conseillé de raccorder la vanne à 3 voies le plus près
possible de l'unité intérieure. Elle peut être installée selon l'une
des quatre configurations suivantes.
1
2
3
figure A
1
2
3
figure C
AD
1
De l'unité intérieure
2
Vers le ballon d'eau chaude sanitaire
3
Vers le chauffage de la pièce
3
Déballer le corps de la vanne à 3 voies et le moteur de la vanne
à 3 voies.
Vérifier que les accessoires suivants sont livrés avec le moteur.
5
4
3
7
1
Manchon
2
Vis
3
Vis de centrage
4
Graduation rouge/bleue
5
Couvercle
6
Plaque indicatrice
7
Couvercle du moteur de vanne
Manuel d'installation
4
1
3
2
figure B
1
3
2
figure D
1
2
6
4
Poser le corps de la vanne à 3 voies dans la tuyauterie.
•
S'assurer que l'arbre sera positionné de telle manière que le
moteur puisse être monté et remplacé.
•
Lors de la pose de la vanne conformément à la figure C ou
figure D, retirer la plaque indicatrice et la retourner en veillant
à ce que la graduation "0 à 10" soit située en bas à gauche
de la vanne.
•
Placer le manchon sur la vanne et tourner la vanne en
position centrale (marquée "5") de la plaque de la
graduation.
Vérifier que la vanne est positionnée comme dans la figure
ci-dessous. Elle soit bloquer à 50% le raccord de sortie vers
l'eau chaude sanitaire et également à 50% le raccord de
sortie vers le chauffage de la pièce.
Installation conformément à
figure A et figure B
Si la vanne n'est pas positionnée de cette manière avant le
montage du moteur, la vanne cèdera la place à la fois à
l'eau sanitaire et au chauffage de la pièce pendant le
fonctionnement.
5
Si l'installation se fait selon la figure B ou figure C, ouvrir le
couvercle du moteur de vanne en desserrant les 4 vis et
changer le cavalier de manière à inverser le sens de rotation de
la vanne.
Par défaut, le cavalier est réglé pour une installation selon la
figure A et la figure D.
Installation conformément à
figure A et figure D
6
Placer la vis 2 (voir étape 3) dans le coin inférieur droit de la
plaque du couvercle de vanne.
Installation conformément à
figure A et figure B
7
Pousser le moteur sur le manchon du moteur.
Veiller à ne pas faire tourner le manchon pendant cette action de
manière à maintenir la position de la vanne comme réglé à
l'étape 4.
Ballon d'eau chaude sanitaire pour système de pompe à chaleur air/eau
Installation conformément à
figure C et figure D
Installation conformément à
figure B et figure C
Installation conformément à
figure C et figure D
EKHWS150~300B3V3 + EKHWS200+300B3Z2
4PW44499-1
