Tester et exécuter | Graphiques (option 20)
Répéter la simulation graphique
Un programme d'usinage peut être simulé graphiquement autant
de fois qu'on le souhaite. Pour cela, vous pouvez réinitialisez le
graphique à la pièce brute.

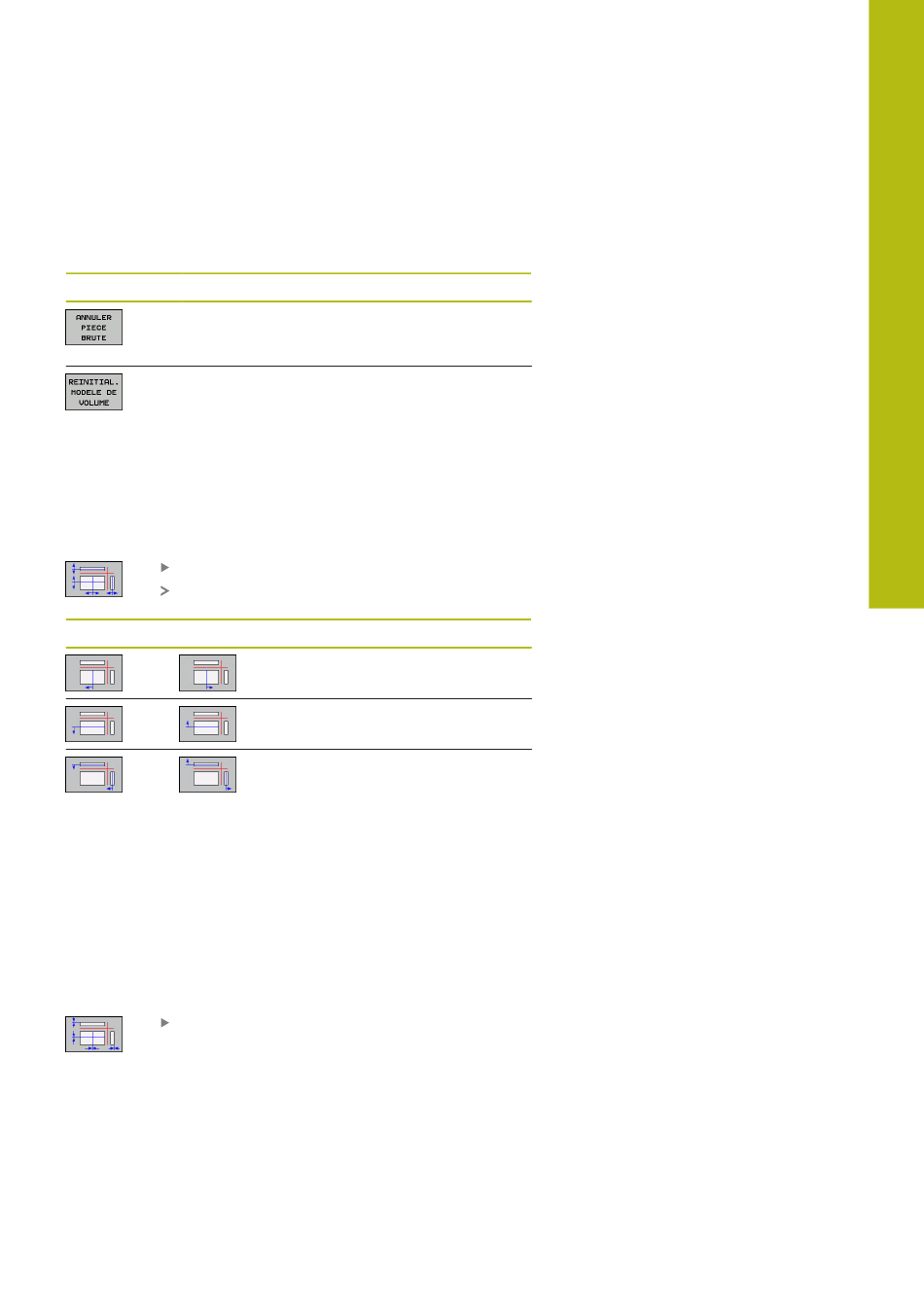

Softkey Fonction
Afficher la pièce brute non usinée en mode
Exécution PGM pas-à-pas et en mode Execu-
tion PGM en continu
Afficher la pièce brute non usinée en mode Test
de programme
Décaler le plan de coupe
Le plan de coupe est à la base sélectionné de manière à se trouver
au centre de la pièce brute, dans le plan d'usinage, et sur l'arête
supérieure de la pièce brute, dans l'axe d'outil.
Le plan de coupe se décale comme suit :
Appuyer sur la softkey Décaler le plan en coupe
La commande affiche les softkeys suivantes :
softkeys
La position du plan de coupe est visible dans le modèle 3D pendant
le déplacement. Le décalage reste actif même si vous activez une
nouvelle pièce brute.
Annuler les plans en coupe
Le plan en coupe décalé reste actif même pour une nouvelle pièce
brute. Lorsque la commande redémarre, le plan en coupe est
automatiquement réinitialisé.
Pour amener le plan de coupe manuellement en position initiale,
procédez comme suit :
Appuyer sur la softkey
Réinitialiser le plan en coupe
HEIDENHAIN | TNC 620 | Manuel utilisateur Configuration, test et exécution de programmes CN | 10/2018
Fonction
Déplacer le plan de coupe vertical
à droite ou à gauche
Déplace le plan de coupe vertical
en avant ou en arrière
Déplace le plan de coupe horizon-
tal en haut ou en bas
