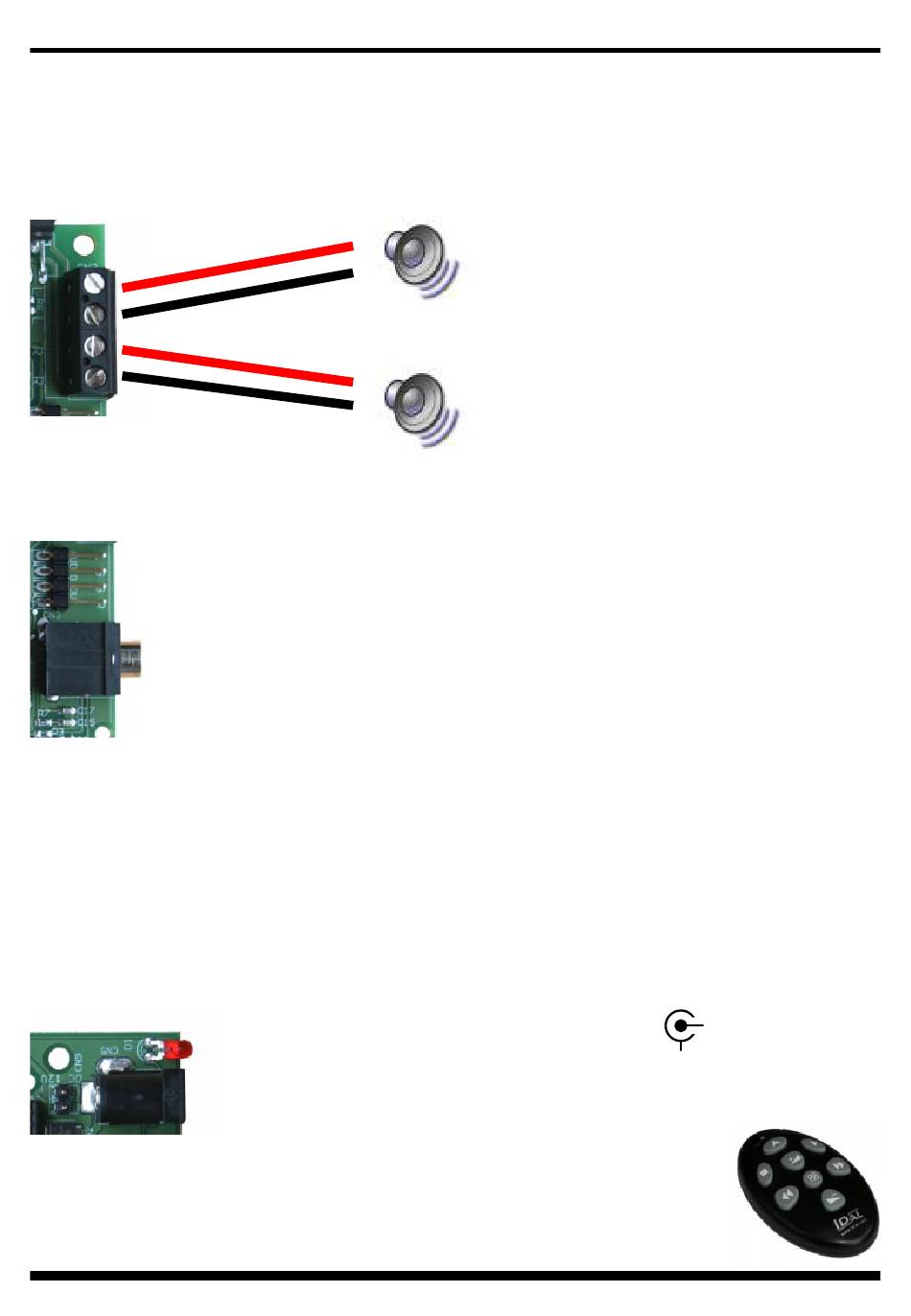

1 - Sortie Haut-parleur : Le GeoPlayer possède un amplificateur interne offrant la possibilité de
brancher des haut-parleurs, des enceintes Hi-Fi ou de sonorisation. Branchez les 2 fils des haut-
parleurs sur les 2 sorties de chacune des voies.
Attention : Ne jamais relier les sorties entre-elles, ne pas faire de court-circuits et ne pas connecter des
haut-parleurs d'une impédance plus faible que celle préconisée dans les caractéristiques du lecteur.
2 - Sortie audio : Branchez sur la sortie stéréo, un amplificateur, une sonorisation, une table de mixage
ou tout autre matériel audio ayant une entrée au niveau ligne (type lecteur de CD). Le connecteur 4
broches permet une liaison par une connectique interne.
Sortie Gauche
Masse
Masse
Sortie droite
Sortie audio mini-jack 3.5 stéréo
3 - Témoin lumineux : une LED en façade indique le mode de fonctionnement du lecteur :
- LED allumée en permanence : Pas de lecture, GPS connecté
- LED allumée et clignote 2 fois : Pas de lecture, GPS non connecté
- LED clignote régulièrement : en lecture, GPS connecté
- LED éteinte et clignote 2 fois : en lecture, GPS non connecté
- LED clignote lentement : autre erreur (probléme de carte ....)
4 + 8 - Alimentation : Si vous devez alimenter votre lecteur à partir d'une alimentation régulée et filtrée
ou d'une batterie, vous devez respecter la tension préconisée de 12V continue bien que le lecteur puisse
être alimenté entre 10V et 15V. Le courant consommé dépend du niveau de puissance de l'amplificateur.
Connecteur DC 2.1mm/5.5mm - Positif au centre.
5 - Capteur infrarouge : Le GeoPlayer reçoit les commandes d'une télécommande
infrarouge (vendue séparément).
® Waves System
Branchez un bloc secteur ou une batterie de 12V
Le connecteur 2 broches permet une alimentation
en interne dans le cadre d'une intégration par exemple.
Une diode protège contre les inversions de polarité.
Haut-parleur gauche
Haut-parleur droit
- 6 -
+

Alimentation

- 12V - DC
