Manuel d'utilisation

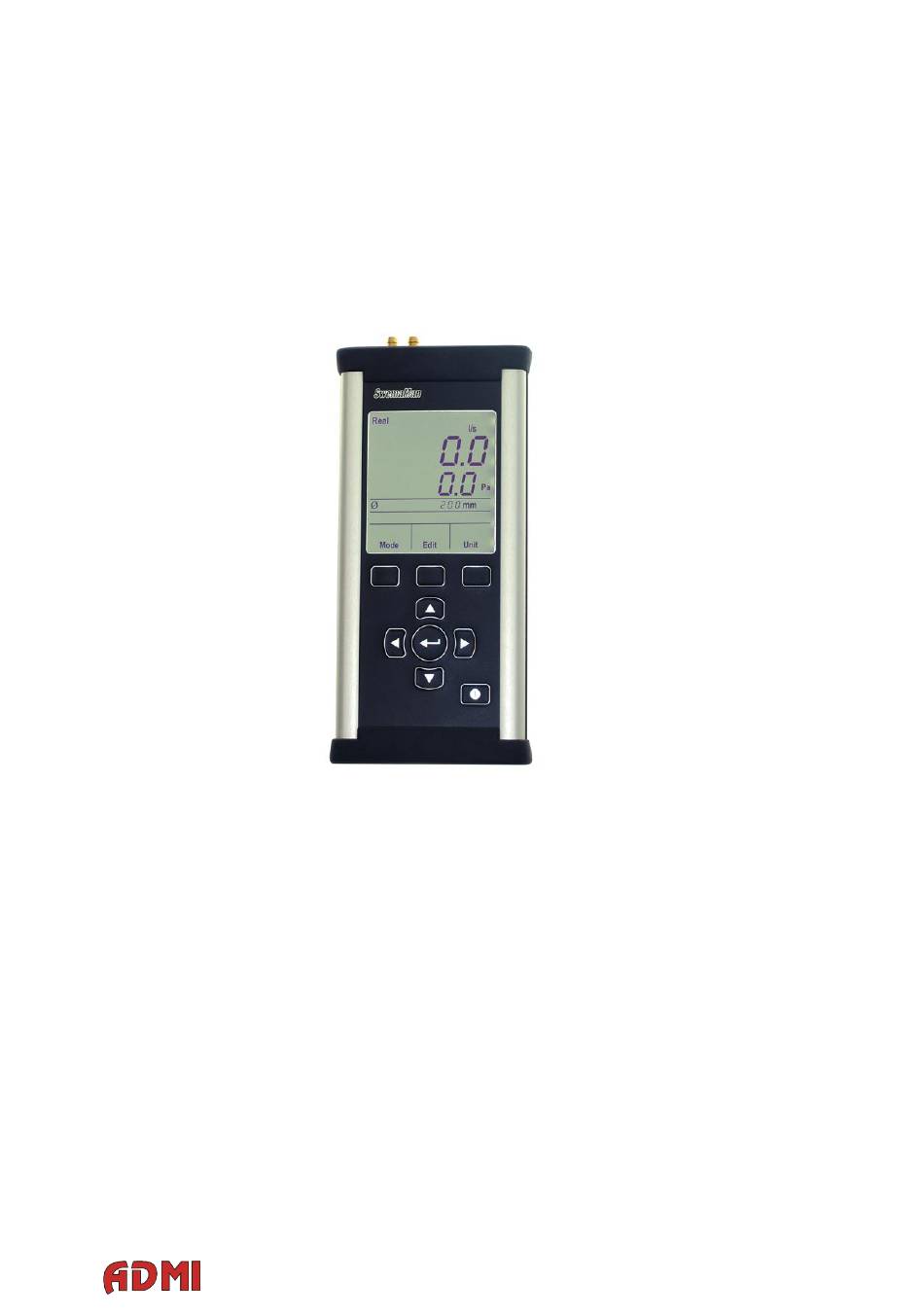

SwemaMan 8
Sommaire
email : contact@admi-france.f
p. 1 / 10
Publicité
Manuels Connexes pour Swema Man 8
Sommaire des Matières pour Swema Man 8
- Page 1 Manuel d’utilisation SwemaMan 8 Sommaire 1. Introduction 2. Caractéristiques techniques 3. Démarrage 4. Unité 5. Mode 6. Réglages (Set) 7. Notes 35 Avenue du Général de Gaulle 92150 SURESNES – France p. 1 / 10 Tel : +33 (01)1 45 06 04 65 email : contact@admi-france.f...
- Page 2 Attentions ! Avant de démarrer les mesures veuillez lire le chapitre « 6. Réglages (Set) ». Par défaut, le facteur k2 et la compensation automatique de la température et de la pression atmosphérique sont activées. 1. Introduction SwemaMan 8 est un micro manomètre pour les mesures de pression différentielle, débit et vitesse d’air.
- Page 3 2. Caractéristiques Techniques Pression différentielle : -100…1500 Pa Vitesse d’air : 2…50m/S Baromètre : 600…1200 hPa Température ambiante : 0… 50°C +/-3% de la valeur lue 95% de couverture dans des atmosphères non condensé ou humide. Mémoire : 300 notes Communication PC : USB Piles : 2x 1.5V (standard ou rechargeable) Durée : jusqu’à...
- Page 4 4. Unités Presser le bouton Unit pour accéder aux différentes unités de mesure. Les unités qui peuvent être utilisées avec le SwemaMan 8 sont : m/s & Pa (fpm & Pa if US-unit est sélectionné) l/s & Pa (cfm & Pa if US- unit est sélectionné) ...
- Page 5 Débit d’air (l/s & Pa or m3/h & Pa) : Il est possible d’effectuer différentes mesures de débit d’air avec le SwemaMan 8. Les mesures possibles sont : Mesure dans une gaine circulaire (entrer le diamètre) Mesure dans une gaine rectangulaire (entrer la hauteur et la largeur) ...
- Page 6 5. Mode Lorsque le SwemaMan 8 est en mode mesure (tout mode de mesure) il est possible d’appuyer sur la touche Mode. Vous pouvez alors grâce aux touches Flèches de changer le type de mesures de débit d’air. Aller dans les réglages du SwemaMan 8 ou dans le Notebook (mesures sauvegardées), confirmer en pressant Enter ou annuler en pressant Esc.
- Page 7 Pour modifier la longueur ou la largeur appuyez sur Edit. Utiliser les touches Flèches pour régler hauteur et appuyer sur Enter pour régler la largeur. Réglage hauteur Appuyer sur Enter à nouveau une fois fini, l’appareil revient alors en mode mesure Utiliser Unit pour choisir un affichage en l/s ou m3/h.
- Page 8 Mesure avec un facteur K : Aller sur K et appuyez sur Enter pour accéder à la mesure avec facteur K. Le débit d’air est calculé selon la formule suivante : q = k x √(∆P) q = débit d’air k = facteur k ∆P = Pression différentielle Le facteur K est affiché...
- Page 9 être modifiée manuellement. « Real » est le réglage pas défaut. Si vous éteignez et rallumez le SwemaMan 8, il revient au paramétrage par défaut. Std : La pression barométrique est réglée à 1013 hPa et la température à 20°C. * : La pression barométrique et la température peuvent être réglés manuellement (par défaut ils sont fixés à...
- Page 10 7. Notebook Dans Notebook il est possible de voir et imprimer les valeurs enregistrées. Pour accéder au Notebook, pressez Mode , aller sur Notebook puis appuyez sur Enter. Utiliser les touches Gauche / Droite pour choisir la valeur à afficher. Le numéro de l’enregistrement (n1, n2, n3 etc.) est indiqué...
