MAKING MODERN LIVING POSSIBLE
Guide rapide
®
VLT
Micro Drive

Publicité

Table des Matières
loading

Manuels Connexes pour Danfoss VLT Micro Drive

Sommaire des Matières pour Danfoss VLT Micro Drive

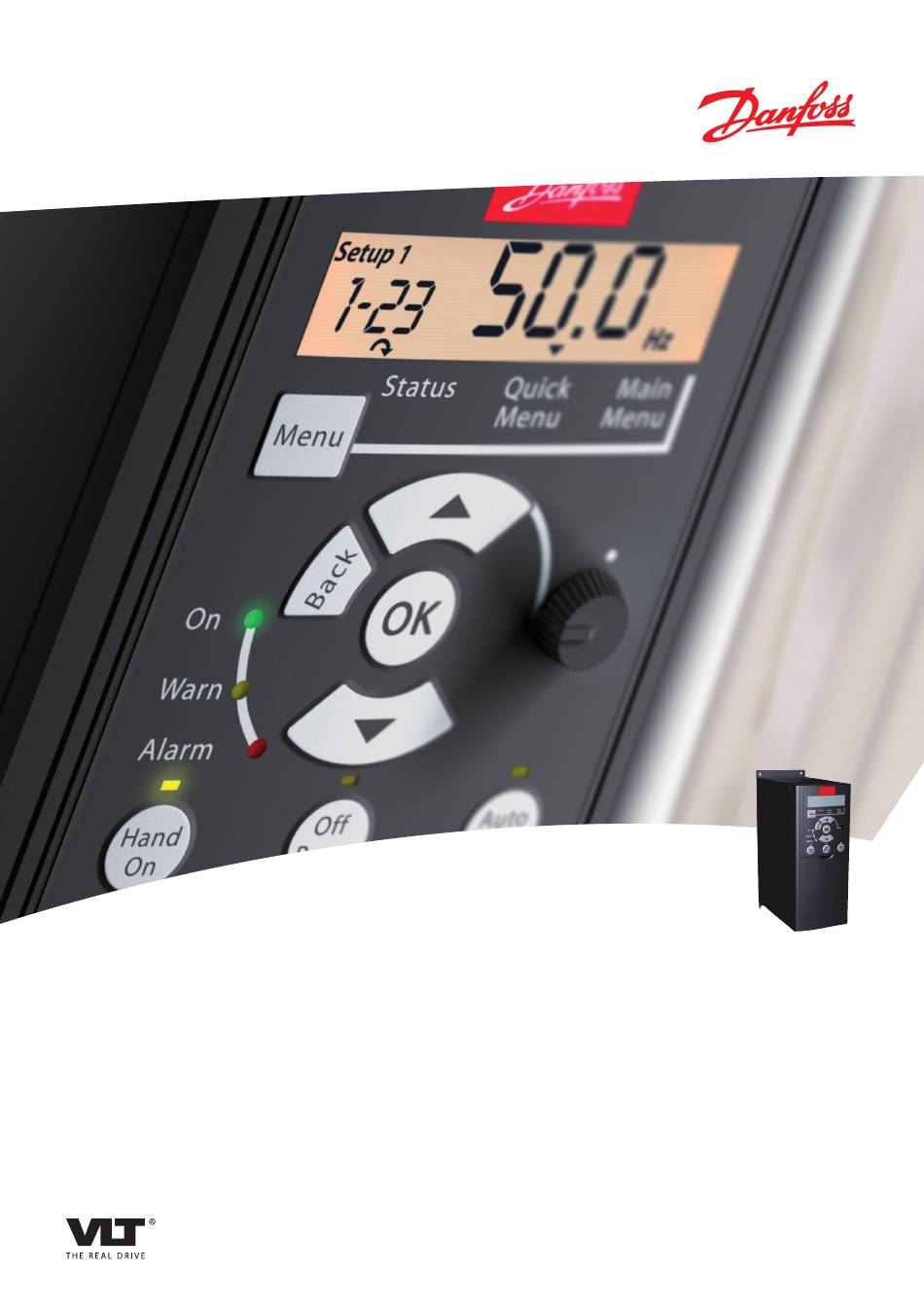

  • Page 1 MAKING MODERN LIVING POSSIBLE Guide rapide ® Micro Drive...

  • Page 2: Avertissements

    Pour des altitudes de plus de 2000 m, merci de contacter référence d'entrée ou du fait d'une condition de panne Danfoss en ce qui concerne la norme PELV. supprimée. Prendre les précautions appropriées pour éviter tout démarrage imprévu.
  • Page 3 : 440 V. est relié au secteur. • Protéger les utilisateurs contre la tension Danfoss propose en option des filtres de ligne destinés à d'alimentation. améliorer les harmoniques. • Protéger le moteur contre les surcharges, confor- mément aux règlements nationaux et locaux.

  • Page 4: Montage Côte À Côte

    Guide rapide Guide rapide du VLT Micro Drive 1.3.2 Montage côte à côte Le variateur de fréquence peut être monté côte à côte pour toutes les unités IP20, en prévoyant un espace libre de 100 mm au-dessus et en dessous pour le refroidissement. Se reporter aux spécifications (vers la fin du manuel) pour des précisions sur les caractéristiques environnementales du variateur de fréquence.

  • Page 5: Protection Du Circuit De Dérivation

    Protection contre les courts-circuits : Pas de conformité UL : Danfoss recommande d'utiliser les fusibles mentionnés Si la conformité à UL/cUL n'est pas nécessaire, Danfoss dans les tableaux suivants afin de protéger le personnel recommande d'utiliser les fusibles mentionnés dans le d'entretien ou les autres équipements en cas de défaillance...

  • Page 6: Raccordement Au Secteur Et Au Moteur

    Guide rapide Guide rapide du VLT Micro Drive REMARQUE! 1.3.6 Raccordement au secteur et au moteur Regarder à l'arrière de la protection borniers la disposition des bornes de commande et commutateurs. REMARQUE! Le variateur de fréquence est conçu pour entraîner tous les moteurs asynchrones triphasés standard.
  • Page 7 Guide rapide Guide rapide du VLT Micro Drive L'Illustration 1.5 montre toutes les bornes de commande du variateur de fréquence. L'application de Démarrage (borne 18) et d'une référence analogique (borne 53 ou 60) fait fonctionner le variateur de fréquence. Illustration 1.5 Vue d'ensemble des bornes de commande en configuration PNP et réglage d'usine ®...

  • Page 8: Circuit D'alimentation - Vue D'ensemble

    CEM grâce à l'installation +UDC/+BR. de filtres de ligne Danfoss optionnels. Frein : raccorder les bornes -BR et +UDC/+BR (non Des filtres de puissance Danfoss peuvent aussi être utilisés applicable pour le châssis M1). pour la répartition de la charge. REMARQUE! 1.3.9 Répartition de la charge/frein...

  • Page 9: Programmation Avec Lcp

    Le variateur de fréquence peut aussi être programmé à partir d'un PC via un port com RS485 en installant le logiciel de programmation MCT-10. Ce logiciel peut être commandé (en utilisant le numéro de code 130B1000) ou téléchargé sur le site Internet de Danfoss : www.danfoss.com/BusinessAreas/DrivesSolutions/softwaredownload Illustration 1.7 Description des touches et de l'affichage du LCP...

  • Page 10: Touches D'exploitation

    Guide rapide Guide rapide du VLT Micro Drive Utiliser la touche [Menu] pour sélectionner l'un des menus suivants : Status : Pour affichages uniquement. Quick Menu : Pour accéder aux menus rapides 1 et 2 respectivement. Main Menu : Pour accéder à l'ensemble des paramètres.

  • Page 11: Vue D'ensemble Des Paramètres

    Guide rapide Guide rapide du VLT Micro Drive 1.5 Vue d'ensemble des paramètres Vue d'ensemble des paramètres 0-XX Fonction./Affichage 1-2X Données moteur 1-73 Démarr. volée [2] Entrée ANA 60 0-0X Réglages de base 1-20 Puissance moteur *[0] Désactivé [8] Entrée impuls 33 0-03 Réglages régionaux...
  • Page 12 Guide rapide Guide rapide du VLT Micro Drive 4-6X Bipasse vit. [30] Défaut frein. (IGBT) 6-8X Potentiomètre LCP [1] Gel sortie 4-61 Bipasse vitesse de [Hz] [32] Ctrl frein mécanique 6-80 Potentiomètre LCP activé [2] Arrêt 0.0 - 400.0Hz * 0.0Hz [36] Mot contrôle bit 11...
  • Page 13 Guide rapide Guide rapide du VLT Micro Drive 8-5X Digital/Bus [7] Tension moteur 14-XX Fonct. particulières 16-0X État général 8-50 Sélect.roue libre [8] Tension bus-CC 14-0X Commut. onduleur 16-00 Mot contrôle [0] Entrée dig. [12] Entrée ana 53 14-01 Fréq. commut.

  • Page 14: Dépannage

    Se produit lors de l'utilisation d'un mot de passe erroné pour modifier un paramètre protégé par mot de passe. Ces pannes peuvent provenir de perturbations du secteur. L'installation d'un filtre de ligne Danfoss peut rectifier ce problème. Tableau 1.5 Liste des codes d'avertissements et alarmes ®...

  • Page 15: Spécifications

    Guide rapide Guide rapide du VLT Micro Drive 1.7 Spécifications 1.7.1 Alimentation secteur 3 x 200-240 V CA Surcharge normale (150 %) pendant 1 minute Variateur de fréquence PK18 PK37 PK75 P1K5 P2K2 Sortie d'arbre typique [kW] 0.18 0.37 0.75...
  • Page 16 Guide rapide Guide rapide du VLT Micro Drive 1.7.3 Alimentation secteur 3 x 380-480 V CA Surcharge normale (150 %) pendant 1 minute Variateur de fréquence PK37 PK75 P1K5 P2K2 P3K0 P4K0 Sortie d'arbre typique [kW] 0.37 0.75 Sortie d'arbre typique [HP] Châssis...

  • Page 17: Caractéristiques Techniques

    Guide rapide Guide rapide du VLT Micro Drive 1.8 Caractéristiques techniques Protection et caractéristiques • Protection du moteur thermique électronique contre les surcharges • La surveillance de la température du radiateur assure l'arrêt du variateur de fréquence en cas de surtempérature.
  • Page 18 Guide rapide Guide rapide du VLT Micro Drive Entrées analogiques : Nombre d'entrées analogiques N° de borne 53, 60 Tension (borne 53) Commutateur S200=OFF(U) Courant (bornes 53 et 60) Commutateur S200=ON(I) Niveau de tension 0-10 V Résistance d'entrée, R env. 10 kΩ...
  • Page 19 Guide rapide Guide rapide du VLT Micro Drive Environnement : Protection IP20 Kits de protection disponibles IP21, TYPE 1 Essai de vibration 1,0 g Humidité relative max. 5 %-95 % (CEI 60721-3-3 ; classe 3K3 (non condensante) pendant le fonctionnement Environnement agressif (CEI 60721-3-3), tropicalisé...

  • Page 20: Exigences Particulières

    132b0129 Kits de pièces de rechange pour châssis M4 132b0130 Kits de pièces de rechange pour châssis M5 Les filtres de ligne et résistances de freinage Danfoss sont disponibles sur demande. ® MG.02.B6.04 - VLT est une marque déposée Danfoss...
  • Page 21 132R0029 MG02B604 Rév. 2011-08-03 *MG02B604*...
