Table des matières
1. Contenu de l'emballage ......................................................................................................... 2
2. Caractéristiques techniques .................................................................................................... 2
3. Description ............................................................................................................................ 3
3.1. Compatibilité des projecteurs ..................................................................................... 3
4. Installation ............................................................................................................................. 4
4.1. Raccordement électrique ............................................................................................. 4
5. Fonctionnement du Brio RC+ ............................................................................................... 6
5.1. Interface de contrôle ................................................................................................... 6
5.2. Mise sous tension ....................................................................................................... 7
5.3. Allumage / Extinction ................................................................................................. 7
5.4. Choix d'un mode ........................................................................................................ 7
5.5. Télécommande radio .................................................................................................. 9
5.6. Réglage de la luminosité .......................................................................................... 10
5.7. Réglage de la vitesse de défilement des animations .................................................. 10
5.8. Choix du code radio ................................................................................................. 11
A. Déclaration de conformité ................................................................................................ 12
MPNT0117 v4.0FR (01/08/2016)
Notice technique

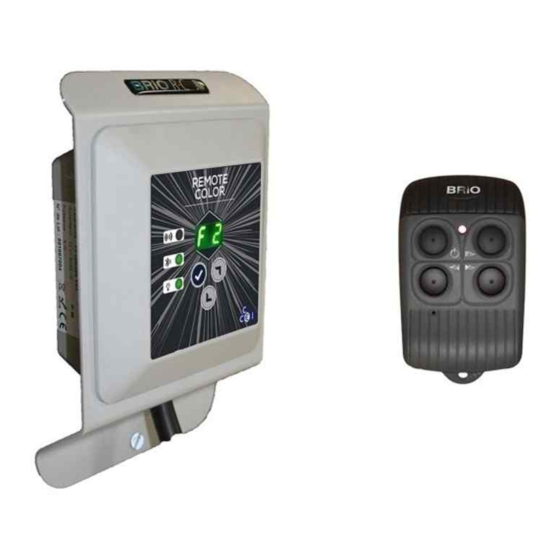

Brio RC+
Radiocommande
pour éclairage à LED
Publicité
Table des Matières
Manuels Connexes pour ccei Brio RC+
Sommaire des Matières pour ccei Brio RC+
-
Page 1: Table Des Matières
Notice technique Brio RC+ Radiocommande pour éclairage à LED Table des matières 1. Contenu de l'emballage ......................2 2. Caractéristiques techniques ....................2 3. Description ..........................3 3.1. Compatibilité des projecteurs ..................3 4. Installation ..........................4 4.1. Raccordement électrique ..................... 4 5. -
Page 2: Contenu De L'emballage
4 voies - Fréquence : 433,92Mhz Pile : 12V 23A alcaline Consommation en émission : 18mA max Télécommande radio Puissance < 0,1 mW Antenne incorporée Portée 30m maxi en champ libre M/N.: MPRD0105 ATTENTION : cet appareil n'est pas équipé de récepteur Bluetooth®. www.ccei.fr... -
Page 3: Description
3.1. Compatibilité des projecteurs Tous les projecteurs CCEI fabriqués à partir de septembre 2016 sont compatibles avec le mode de pilotage RC +. En voici la liste ; Projecteur Référence... -
Page 4: Installation
Le Brio RC+ doit être raccordé au secondaire du transformateur d’éclairage. Seuls les projecteurs Brio compatibles (§ Description) doivent être raccordés à ce transformateur. La puissance totale des projecteurs raccordés ne doit, en aucun cas, dépasser 120W. Le raccordement électrique est facilité par le pré équipement en usine d’un câble 3x2,5mm². www.ccei.fr... - Page 5 Notice technique Brio RC+ v4.0FR www.ccei.fr...
-
Page 6: Fonctionnement Du Brio Rc
Permet d'incrémenter, de se déplacer vers le haut dans le défilement de paramètres "Bas / Moins" Touche Permet de décrémenter, de se déplacer vers le bas dans le défilement de paramètres "Validation / OK" Touche Permet de valider le choix d'un paramètre / couleur / animation www.ccei.fr... -
Page 7: Mise Sous Tension
Le choix du mode se fait à l'aide des touches . Le mode sélectionné clignote, il est ensuite nécessaire d'appuyer sur pour le valider. Si les projecteurs sont éteints au moment de la sélection du mode, ceux-ci s'allument lors de la validation. www.ccei.fr... - Page 8 En mode animation A1, la piscine passe une multitude de nuances de couleurs. L'utilisateur peut enregistrer une couleur qu'il apprécie particulièrement en appuyant sur la touche "PAUSE" de la télécommande au moment où la couleur apparaît. Cette couleur est mémorisée et est désormais référencée Fu. L'enregistrement se fait seulement sur l'animation A1. www.ccei.fr...
-
Page 9: Télécommande Radio
Ces touches permettent de faire défiler les couleurs et les animations. Pour remplacer la pile, ouvrir l’émetteur (utilisez un tournevis, comme illustré par le dessin) et remplacer la pile (12V 23A alcaline). Respecter la polarité, comme indiqué sur le fond de la boîte. www.ccei.fr... -
Page 10: Réglage De La Luminosité
Après un réglage de vitesse de défilement des animations, le projecteur repasse automatiquement en mode psychédélique et le Brio RC+ affiche A4. C'est en effet dans ce mode qu'il est le plus facile de constater le réglage. www.ccei.fr... -
Page 11: Choix Du Code Radio
/ r4) doit correspondre au placement des switchs n°5 et 6. • Un "0" correspond à un switch positionné sur "OFF" • Un "1" correspond à un switch positionné sur "ON" Les autres switchs doivent toujours rester sur la même position. Affichage Code Positionnement des switchs 0011001010 0011011010 www.ccei.fr... -
Page 12: Déclaration De Conformité
Date de la vente : ..... . . N° de lot : ......www.ccei.fr...
