14.1 Bornes d'entrée/sortie

14. Autres fonctions

14.1 Bornes d'entrée/sortie

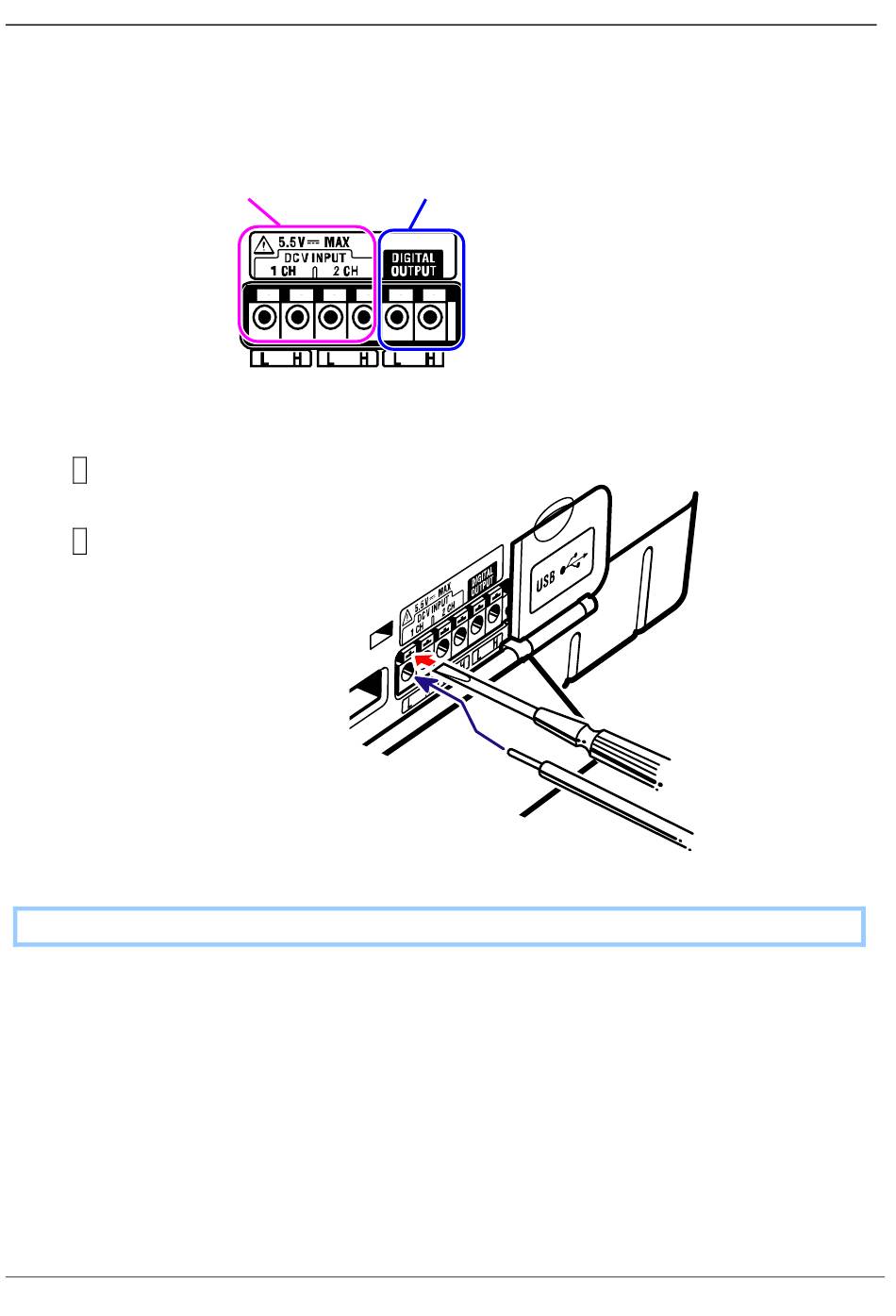

Borne d'entrée

Connexion

1
Appuyez sur la partie saillante au-dessus d'une borne à l'aide d'un tournevis plat et insérez un
conducteur de signal.
2
Relâchez le pilote et fixez le conducteur.
Connectez les fils aux bornes adéquates.
Les fils suivants peuvent être utilisés:
Fil recommandé : fil simple Φ1.2 (AWG16), fil torsadé 1.25mm
Fil utilisable : fil simple Φ0.4 ~ 1.2 (AWG26 ~ 16), fil torsadé 0.2 ~ 1.25mm
Longueur standard du fil dénudé 11mm
14.1
Dim. toronΦ 0.18mm ou plus
Dim. toronΦ 0.18mm ou plus
Borne de sortie
Cond.
2
(AWG16),
Tournevis à lame plate
signal
2
(AWG24 ~ 16)
