NOTICE DE MONTAGE

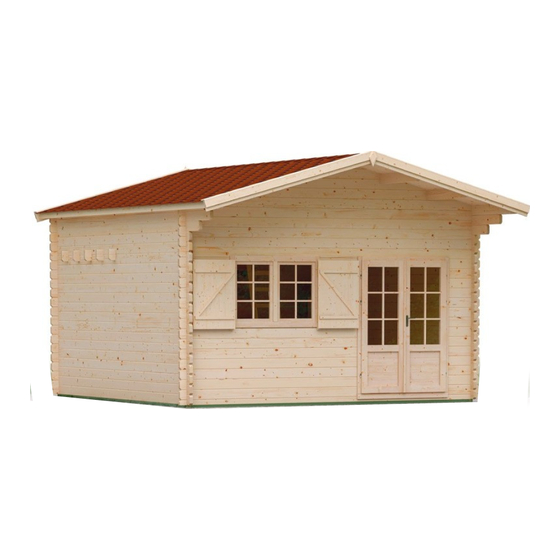

JASMIN MEZZANINE
4.67 x 4.67 m, 44mm
Réf .: 2806
"L'installation de cet abri ne relève pas d'un permis de construire mais
d'une déclaration de travaux. Renseignez-vous auprès de votre mairie.''
!
Conservez
soigneusement
cette notice, elle
vous sera utile pour
toute réclamation
Publicité
Manuels Connexes pour Madeira JASMIN MEZZANINE
Sommaire des Matières pour Madeira JASMIN MEZZANINE
- Page 1 NOTICE DE MONTAGE JASMIN MEZZANINE 4.67 x 4.67 m, 44mm Réf .: 2806 "L'installation de cet abri ne relève pas d'un permis de construire mais d'une déclaration de travaux. Renseignez-vous auprès de votre mairie.'' Conservez soigneusement cette notice, elle vous sera utile pour...
- Page 2 Opgelet! Aandachtig te lezen voor montage Wij bedanken U voor de aankoop en hopen dat uw aankoop U volledige tevredenheid geeft. Inleiding: Het product dat U aangekocht heeft werd gemaakt voor huiselijk gebruik. Het product dient uitsluitend voor het opslagen van materialen zoals gereedschap voor onderhoud van uw tuin, tuinmeubelen, fietsen, enzovoort.
- Page 3 Hinweis! Lesen Sie bitte diese Anleitung vor Beginn der Montagearbeiten aufmerksam durch. Wir bedanken uns dafür, dass Sie sich für unser Produkt entschieden haben, und wünschen, dass Sie damit zufrieden sind. Einleitung : Das gekaufte Produkt ist ausschließlich für den privaten Gebrauch gedacht. Es dient zur Aufbewahrung von Materialien, Werkzeugen und Gartenausrüstung bzw.
- Page 4 Important! Please read this manual carefully before assembly Thank you for buying our product, we hope that you will enjoy it. Introduction : This product is intended for private use to store materials, tools and gardening equipment. Wood properties: The product is made of natural wood. Its properties may vary depending on weather conditions and exposure method. During winter season, it may slightly expand and shrink during summer season.
- Page 5 ¡Atención! Es indispensable leer estas instrucciones antes de empezar con el montaje Le agradecemos la compra de nuestro producto. Esperamos que le guste. Introducción : El producto que acaba de comprar ha sido diseñado para su uso doméstico, para el almacenamiento de materiales, herramientas y herramientas de horticultura.
- Page 6 Attention ! A lire impérativement avant montage Nous vous remercions de votre acquisition, nous espérons que votre produit vous apportera entière satisfaction. Introduction : Le produit que vous avez acheté a été élaboré pour un usage domestique destiné, à l'exclusion de toute affectation d'habitation ou d'activité, au stockage des matériaux, outils et mobiliers servant à...
- Page 7 Προσοχή! Οπωσδήποτε να διαβάσετε τις οδηγίες χρήσης πριν προβείτε στην συναρμολόγηση Ευχαριστούμε για την αγορά του προϊόντος μας, ελπίζουμε ότι θα μείνετε ευχαριστημένοι. Εισαγωγή : Το αγορασμένο πρϊόν προορίζεται για ιδιωτική χρήση για την φύλαξη υλικών, εργαλείων και εξοπλισμού κήπου. Ιδιότητες...
- Page 8 Attenzione! Leggi attentamente le istruzioni prima di passare al montaggio Ti ringraziamo per aver acquistato il nostro prodotto. Speriamo che soddisfi le Tue aspettative. Introduzione: Il prodotto acquistato è destinato all'utilizzo privato, per la conservazione di materiali, utensili ed attrezzature da giardino. Proprietà...
- Page 9 Uwaga! Koniecznie proszę przeczytać instrukcję przed przystąpieniem do montażu Dziękujemy za zakup naszego produktu. Mamy nadzieję, że będą Państwo z niego zadowoleni. Wstęp : Zakupiony produkt przeznaczony jest do użytku prywatnego, przechowywania materiałów, narzędzi i sprzętu ogrodniczego. Właściwości drewna: Produkt jest zbudowany z materiału pochodzenia naturalnego. Pod wpływem działających warunków atmosferycznych i sposobu ekspozycji w okresie zimowym może nieznacznie pęcznieć...
- Page 10 Les Indispensables pour profiter de son abri MADEIRA 1 Avant le montage Votre dalle de béton est - De niveau, - Aux dimensions extérieures de l'abri, - Avec une membrane d'étanchéité, Vous avez inventorié l'ensemble des pièces de votre abri, Vous stockez votre abri dans un lieu couvert et à...
- Page 11 Cher client, Le bois est un matériau naturel vivant et dont les dimensions, aspect, masse, forme et teinte peuvent évoluer. Cela ne modifie en rien les propriétés, la fonctionnalité ni la qualité de votre produit. Certaines particularités du bois ne peuvent pas donner lieu à une réclamation: Les madriers présentent Noeuds...
- Page 12 LISTE DES PIECES Dimensions, mm Rép. Quantité Détails 4470 4350 4670 4670 4 x 24(+1) 4670 135 44 5 x 14(+1) 4670 135 44 2710 135 44 135 44 7/7a x 14/7 540/750 600 135 44 1410 120 84 1955 120 84 x 1+1 1410 120 84 1410 1035...
- Page 13 LISTE DES PIECES Dimensions, mm Rép. Quantité Détails 2550 120+90 19 x 2+2 2550 1900 2850 1775 x 1+1 x 1+1 28 x 50(+2) 1100 x 100(+2) 1635 2250 NB : Les quantités indiquées entre parenthèses dans cette liste représentent des pièces supplémentaires au cas où un élément de cette référence serait abimé...
- Page 14 LISTE DES PIECES (Coli Mezzanine) Dimensions, mm Rép. Quantité Détails Ø8 4670 4670 4670 x 10 4670 4670 4330 1730 1730 Ø8 1780 2190 50 (+2) 2070 1460 1035 2000 NB : Les quantités indiquées entre parenthèses dans cette liste représentent des pièces supplémentaires au cas où un élément de cette référence serait abimé...
- Page 15 Les conseils de pose pour votre abri 1. Chappe de béton. Sur une chappe de béton vous avez la possibilité de poser votre abri avec le plancher (a) et sans le plancher (b) . Formez le cadre de base des lisses basses livrés (rép. 1 et 2) et fixez-le contre le chappe de béton à...
- Page 16 La pose des bases 4x40mm Repère Dimensions (mm) Quantité 4470 x 60 x 40 4350 x 60 x 40 JASMINE 4,67 x 4,67 m, 44 mm...
- Page 17 Plan des solives JASMIN 4,67 x 4,67 m, 44 mm...
- Page 18 La pose et la fixation des madriers inf érieures 5x90mm 5x90mm 5x90mm ~15 cm ~15 cm 5x90mm Repère Dimensions (mm) Quantité 4670 x 67.5 x 44 4670 x 67.5 x 44 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 19 Le montage des parois et la fixation du cadre de la porte 5x90mm Repère Dimensions (mm) Quantité 24(+1) 4670 x 135 x 44 14(+1) 4670 x 135 x 44 2710 x 135 x 44 540 x 135 x 44 750 x 135 x 44 600 x 135 x 44 1410 x 120 x 84 1955 x 120 x 84...
- Page 20 Mise en place de la f enêtre et des tiges métalliques Ø 8 Ø M8 Ø M8 2x24 Ø M8 11/1M ØM8 ØM8 2x24 ØM8 Repère Dimensions (mm) Quantité 1410 x 1035 2050 x Ø8 680 x Ø8 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 21 Mise en place de la f enêtre et des madriers supérieurs 5x70mm 5x70mm Repère Dimensions (mm) Quantité 4670 x 135 x 44 4670 x 140 x 44 4670 x 135 x 44 4670 x 135 x 44 4670 x 135 x 44 4980 x 135 x 44 5300 x 135 x 44 5700 x 135 x 44...
- Page 22 La pose des pannes Repère Dimensions (mm) Quantité 4670 x 670 x 44 5700 x 140 x 44 5700 x 140 x 44 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 23 La fixation des pignons et des pannes 5x70mm 5x90mm 5x90mm 5x70mm 5x90mm 5x90mm ØM8 Ø M8 Ø M8 2x24 ØM8 2x24 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 24 La pose des voliges ~1,5-2mm 2x40 mm x520 Repère Dimensions (mm) Quantité 130 (+2) 2480 x 88 x 17 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 25 La pose du shingle Attention! Le chevauchement de shingle doit être environ 134 mm . Le montage incorrect Le montage correct 134 mm - partie visible 134 mm - partie visible Faîtage Coupure de shingle faîtage 1000 en 3 parties egales Ligne de flexion de shingle faîtage Direction prédominante du vent...
- Page 26 La pose des pièces de finition 5x70mm 3x30mm 5x70mm Repère Dimensions (mm) Quantité 2550 x 120+90 x 19 2550 x 90 x 19 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 27 La pose des pièces de finition 3x30mm 4x50mm 3x30mm 4x50mm 4 x 40 4 x 40 Repère Dimensions (mm) Quantité 220 x 100 x 19 1900 x 40 x 40 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 28 La pose des pièces de finition 3x30mm 3x30mm Repère Dimensions (mm) Quantité 2850 x 90 x 19 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 29 La pose de la porte 3x30mm 4x50mm 4x50mm 5x20mm Repère Dimensions (mm) Quantité 25G&D 1775 x 660 1 + 1 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 30 Le montage de la jardinière Repère Dimensions (mm) Quantité 770 x 120 x 150 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 31 Le montage du volet 5x70mm Repère Dimensions (mm) Quantité 675 x 880 x 18 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 32 La pose du plancher 2X40 2x40 mm x600 2X40 Repère Dimensions (mm) Quantité 50 (+2) 1100 x 88 x 17 100 (+2) 1635 x 88 x 17 2250 x 28 x 19 JASMIN 4,67 x 4,67 m, 44 mm...
- Page 33 Le montage de la mezzanine 11M 10M Ø 8 6x140mm 4x50mm Ø 8 15 M Ø 8 Repère Dimensions (mm) Quantité 4330 x 135 x 44 520 x 70 x 40 475 x 70 x 40 1730 x 135 x 44 200 x 135 x 44 200 x 135 x 44 200 x 135 x 44...
- Page 34 Le montage de la mezzanine 5x70mm 3,5x30mm 2x40 mm x400 Repère Dimensions (mm) Quantité 2190 x 40 x 40 50 (+2) 2070 x 85 x 18 1460 x 28 x 19 1035 x 28 x 19 2000 x 500 JASMIN 4,67 x 4,67 m, 44 mm...
