Notice de montage AC ELWA
Dispositif chauffe-eau surplus photovoltaïque électrique
Le mode d'emploi du dispositif est disponible dans sa version actuelle en ligne sur
www.my-pv.com.
my-PV recommande de procéder à une mise à jour du micrologiciel (firmware) au début
de la mise en service.
Celle-ci est disponible dans le «Softwarepaket AC ELWA-E» (set logiciel) sur www.my-
pv.com.
La procédure à suivre est expliquée dans le mode d'emploi mentionné ci-dessus.
Utilisation conforme (prévue)
Le dispositif chauffe-eau électrique AC ELWA-E (désigné en raccourci AC ELWA-E ci-après) est
conçu pour une installation fixe dans un réservoir d'eau chaude ou un réservoir-tampon. Via
Ethernet, le dispositif enregistre en continu, en concordance avec des signaux de commande
externes, la puissance du réseau domestique.
Toute utilisation autre que celle décrite ci-dessus peut entraîner des dommages aux produits.
De plus, une telle utilisation non conforme implique des dangers tels que court-circuit, incendie,
choc électrique, etc. Les consignes et informations de sécurité sur la manipulation données
dans ce mode d'emploi de montage doivent impérativement être respectées !
Le produit est conforme aux exigences légales, nationales et européennes. Le nom de la société
et la dénomination du produit sont des marques de my-PV GmbH. Tous droits réservés.
Vous trouverez une description complète des fonctions du dispositif et des réglages via
l'interface Web dans le mode d'emploi en ligne de votre version actuelle du logiciel.
Contenu de la livraison

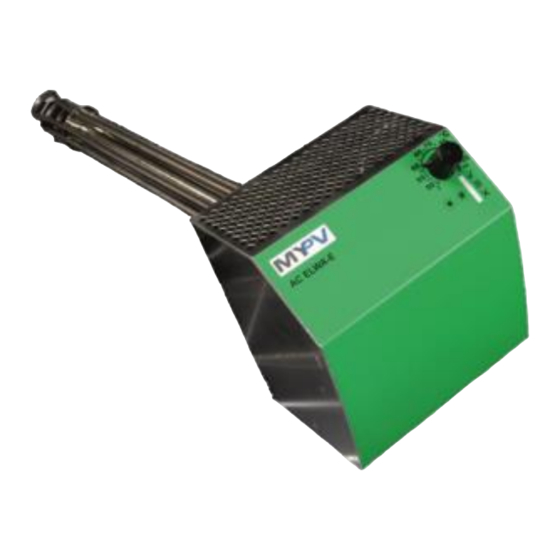

Dispositif chauffe-eau surplus photovoltaïque électrique AC ELWA-E
Capot JP21
Câble USB (uniquement nécessaire pour la mise à jour du micrologiciel)
Mode d'emploi de montage
Canard de bain my-PV
d'emploi
Mode
de montageAC ELWA®-E, 170210
®
-E
1
Publicité
Table des Matières
Manuels Connexes pour MYPV AC ELWA-E
Sommaire des Matières pour MYPV AC ELWA-E
- Page 1 La procédure à suivre est expliquée dans le mode d'emploi mentionné ci-dessus. Utilisation conforme (prévue) Le dispositif chauffe-eau électrique AC ELWA-E (désigné en raccourci AC ELWA-E ci-après) est conçu pour une installation fixe dans un réservoir d'eau chaude ou un réservoir-tampon. Via Ethernet, le dispositif enregistre en continu, en concordance avec des signaux de commande externes, la puissance du réseau domestique.
-
Page 2: Consignes De Sécurité
Éviter, pendant le stockage et la mise en œuvre, l'exposition à une chaleur excessive (>40°C), au froid (<5°C) ou aux rayons directs du soleil. L'AC ELWA-E doit être raccordé à une tension secteur nominale de 230 VCA. La sécurisation (fusible) du raccordement au réseau secteur pour l'élément chauffant doit avoir une valeur comprise entre 13 A et 16 A, et peut être ajustée au dispositif localement sur site. -
Page 3: Montage
L'installation doit être effectuée exclusivement par le spécialiste agréé. Le réservoir doit être vidé de façon correcte avant le montage de l’AC ELWA-E. L'AC ELWA-E comporte un filetage de 1½ pouce pour un montage à l'horizontale dans le réservoir d'eau chaude. -
Page 4: Dépannage
En fonction de la version du logiciel, différents protocoles de commande sont implémentés. De cette façon, il est possible de combiner l’AC ELWA-E avec des produits de divers fabricants. (On pourra consulter la liste actuelle des fabricants sous www.my-pv.com) Raccordement électrique de plusieurs AC ELWA-E... -
Page 5: Caractéristiques Techniques
Caractéristiques techniques AC ELWA-E Tension 200 - 250 V Chauffage max/ 3000 W à 230 VAC Raccordement au réseau Monophasé, prise de terre électrique 230 V, 50 – 60 Hz Sous réserve de modifications. Protection 13 A ou 16 A Câble de raccordement...
