- Page 1 Manuel D’utilisation Régulateur ML2420-2430-2440 SRNE Modèle ML2420 ML2430 ML2440 Tension de la batterie 12V/24V Courant de charge Courant de décharge Tension d’entrée panneau solaire max 100V (25°C) ; 90V (-25°C) 43 Boulevard de la Fédération – 13004 Marseille - FRANCE...
- Page 2 Chers utilisateurs, Merci d’avoir choisi nos produits ! Consignes de sécurité ✓ Pour votre sécurité merci de lire très attentivement la notice du produit, car cet appareil peut être dangereux. ✓ Cet appareil ne contient pas de composants internes qui nécessite un entretien, ainsi merci de ne pas essayer de démonter ou réparer l’appareil par vous-même.
-
Page 3: Table Des Matières
Tables des matières 1.Introduction du produit…………………………………………………………………………………………………………………..4 1.1 Vue d’ensemble du produit………………………………………………………………………………………………4 1.2 Caractéristiques du produit………………………………………………………………………………………………4 1.3 Extérieur et interfaces…….………………………………………………………….…………………………………….5 1.4 Introduction de la fonction MPPT…….…………………………….………………………………………………..6 1.5 Introduction des étapes de charge…………………………………………………………………………………..8 2. Installation du produit………………………………………………………………………………………………………………….10 2.1 Précautions d’installation……………………………………………………………………………………………….11 2.2 Spécificité du câblage......................12 2.3 Installation et câblage…………………………………………………………………………………………………….12 3. -
Page 4: Introduction Du Produit
1. Introduction du produit 1.1 Vue d’ensemble du produit • Ce produit peut réguler en permanence la production du panneau solaire et suivre les valeurs les plus élevées de tension et de courant (V ; I) en temps réel, permettant au système de charger la batterie au maximum de sa puissance. -
Page 5: Extérieur Et Interfaces

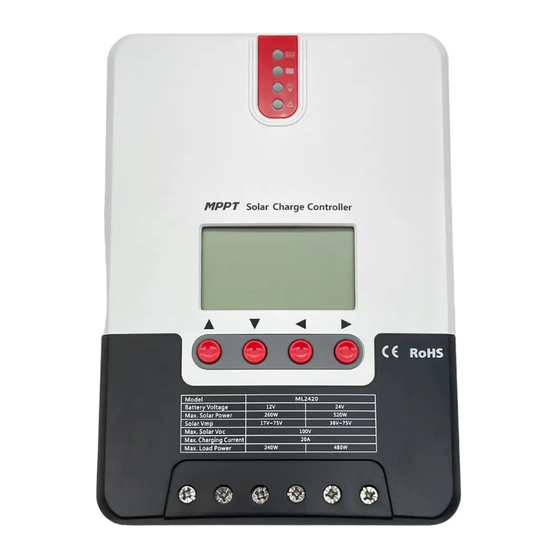

• La reconnaissance automatique de la tension de la batterie est prise en charge. • Des indicateurs de défaut à LED et un écran LCD pouvant afficher des informations d’anomalies aident les utilisateurs à identifier rapidement les défauts du système. •... - Page 6 Figure 1-1 Apparence du produit et interface N° Eléments N° Eléments Indicateur de charge Entrée négative du panneau solaire Voyant de la batterie Entrée positive de la batterie Voyant de la sortie de charge Entrée négative du panneau solaire Voyant d’erreur Entrée positive de la sortie de charge Ecran LCD Entrée négative de la sortie de charge...
- Page 7 Figure 1-2 Caractéristique de la courbe de sortie du panneau solaire Pendant ce temps, en raison du changement de température ambiante et des conditions d’éclairage, le point de puissance maximum varie fréquemment et le régulateur de charge solaire MPPT peut ajuster les paramètres en fonction des conditions environnementales en temps réel, afin de toujours garder le système près du point de fonctionnement maximum.
-
Page 8: Introduction Des Étapes De Charge
Figure 1-4 Relation entre les caractéristiques de sortie du panneau solaire et la température 1.5 Introduction des étapes de charge En tant qu’une des phases de charge, le MPPT ne peut pas être utilisé seul, mais doit être associé à une charge supplémentaire (charge flottante, charge d’égalisation, etc…) pour terminer le chargement de la batterie. - Page 9 a) Charge rapide Dans l’étape de la charge rapide, tant que la tension de la batterie n’a pas atteinte la valeur de consigne (tension d’égalisation ou d’absorption), le régulateur va effectuer la charge en mode MPPT sur la batterie avec le maximum de puissance solaire. Lorsque la tension de la batterie a atteinte la valeur prédéfinie, la charge à...
- Page 10 La charge d’égalisation élève la tension de la batterie à un niveau supérieur à la tension d’alimentation standard et gazéifie l’électrolyte de la batterie. Si le régulateur de charge solaire oriente alors automatiquement la batterie dans la charge d’égalisation, la durée de charge est de 120 minutes (par défaut). Afin d’éviter une surchauffe excessive du gaz ou de la batterie, l’équilibrage de la charge et la suralimentation ne se répètent pas en un seul cycle de charge.
-
Page 11: Installation Du Produit
2. Installation du produit 2.1 Précautions d’installation • Veuillez faire très attention pendant l’installation de la batterie. Pour les batteries au plomb ouvertes, il est préférable de porter une paire de lunette, en cas de contact direct avec l’acide de la batterie, rincez immédiatement à... -
Page 12: Installation Et Câblage
Section de câble Section de câble Modèle charge évalué décharge évalué pour la batterie pour la sortie de (mm²) charge (mm²) ML2420 5 mm² 5 mm² ML2430 6 mm² 5 mm² ML2440 10 mm² 5 mm² 2.3 Installation et câblage Attention : risque d’explosion ! Ne jamais installer le contrôleur de charge solaire et la... - Page 13 Etape 1 : Choisir le lieu d’installation Ne pas installer le contrôleur de charge solaire dans un endroit : exposé aux rayons du soleil, à une haute température ou un endroit ou de l’eau peut rentrer en contact avec le contrôleur. Assurez- vous que cet endroit soit bien ventilé.
- Page 14 Après avoir connecté tous les câbles d’alimentation de manière solide et fiable, vérifiez à nouveau si le câblage est correct et si les pôles positifs et négatifs ne sont pas connectés en sens inverse. Après avoir vérifié qu’il n’y a aucun défaut, coupez d’abord le fusible ou le disjoncteur de la batterie, puis vérifiez si les indicateurs de l’écran LCD s’allument ou affichent des informations.
- Page 15 Attention : quand le contrôleur de charge solaire est en état de charge normal, déconnecter la batterie pourrait avoir des effets négatifs sur la sortie de charge DC du régulateur, dans des cas extrêmes les sorties de charge pourraient être endommagées. Attention : Dans les 10 minutes suivant la fin de la charge du contrôleur, si les pôles de la batterie sont connectés en sens inverse, les composants internes du contrôleur peuvent être endommagés.
-
Page 16: Indicateurs De Led
3. Fonctionnement du produit et indicateurs 3.1 Indicateurs LED Voyant du Indique le courant de charge panneau du régulateur. solaire Voyant de la Indique l’état du courant de la batterie batterie. Voyant de la Indique l’état de la sortie sortie accessoire (allumé... - Page 17 ➢ Voyant de la sortie accessoire Etat du voyant Etat de la batterie Eteint Sortie de charge désactivée Clignotant rapide Sortie de charge en court-circuit (surcharge) Cycle de 0.2s (0.1s allumé, 0.1s éteint) Allumé Sortie de charge fonctionne normalement ➢ Voyant d’erreur Etat du voyant Etat de la batterie Eteint...
-
Page 18: Mise En Marche De L'interface Lcd
3.3 Mise en marche de l’interface LCD 3.3.1 Interface de démarrage Pendant le démarrage, les 4 indicateurs vont clignoter successivement, et après auto-inspection, l’écran LCD va démarrer et afficher le niveau de la tension de la batterie qui peut être une tension fixée et sélectionnée par l’utilisateur ou une tension reconnue automatiquement. - Page 19 3.3.2 Interface principale Page 19...
-
Page 20: Réglage De La Sortie De Charge
3.4 Interface de réglage du mode de chargement 3.4.1 Introduction du paramétrage de la sortie accessoire Le contrôleur possède 5 modes de contrôle de la sortie de charge qui seront décrits ci-dessous N° Paramètres Contrôle de la lumière 1-14 La sortie de charge s’activera par le contrôle de la lumière et se désactivera en fonction de la durée établie (voir explication ci-dessous) Mode manuel Mode réglage (valeur par défaut) - Page 21 3.4.2 Réglage du mode de la sortie de charge Les utilisateurs peuvent régler eux-mêmes le mode de la sortie de charge, le mode par défaut est le mode de débogage. (Voir les instructions de la sortie accessoire). La méthode pour ajuster les modes de charge est la suivante.
-
Page 22: Paramétrage Du Système
3.5 Paramétrage du système Sous toutes interfaces autres que les modes de réglage de la sortie accessoire, maintenir la touche enfoncée pour accéder à l’interface de paramétrage. Après être entré dans l’interface de réglage, tapez sur la touche « SET » pour changer de menu, puis appuyez sur la touche haut ou bas pour augmenter ou diminuer la valeur du paramètre dans le menu. - Page 23 4. Protection du produit et maintenance du système 4.1 Fonctionnalités de protection • Etanche Etanchéité niveau IP 32 • Protection limitant la puissance d’entrée Lorsque le panneau solaire dépasse la puissance nominale, le contrôleur de charge solaire limitera la puissance du panneau solaire en dessous de la puissance nominale, de manière à éviter que des courants trop importants n’endommagent le régulateur et n’entraînent une charge limitée en courant.
-
Page 24: Maintenance Du Système
4.2 Maintenance du système Afin de conserver les performances du contrôleur de charge solaire à un niveau optimal, nous recommandons de vérifier les éléments suivants deux fois par an. Assurez-vous que le flux d’air autour du contrôleur de charge solaire ne soit pas bloqué par de la saleté... - Page 25 4.3 Afficheur d’anomalie et avertissements N° Code d’erreur Description Indication des voyants à l’affichage Pas d’anomalie Voyant d’erreur éteint Batterie déchargée Voyant de la batterie clignotant lent + voyant d’erreur allumé en continu Surtension du système Voyant de la batterie clignotant rapide + voyant d’erreur allumé...
-
Page 26: Paramètres Électriques
5. Paramètres spécifiques au produit 5.1 Paramètres électriques Catégorie Valeur Modèle ML2420 ML2430 ML2440 Tension du système 12V/24V Automatique Perte de charge Entre 0.7W et 1.2W Tension de la batterie Entre 9V et 35V Tension d’entrée panneau solaire 100V (25°C) ; 90V (-25°C) - Page 27 5.2 Paramétrage du type de batterie par défaut Tableau des paramètres des référence croisées pour les différents types de batteries Tension à envoyer par Batterie Batterie Batterie Batterie Utilisateur type de batterie Fermée ouverte Lithium (Mode personnalisé) Tension de coupure en 9-17V surtension Tension d’égalisation...
-
Page 28: Courbe De La Conversion D'efficacité
6. Courbe d’efficacité de conversion 6.1 Efficacité de conversion dans un système en 12V 6.2 Efficacité de conversion dans un système en 24V Page 28... -
Page 29: Dimensions Du Produit
7. Dimensions du produit ML2420 Dimensions du produit : 210 x 151 x 59,5 mm Positions des trous : 180 x 147 mm Diamètre des trous : 3 mm Câble compatible maximum : 8 mm² Page 29... - Page 30 ML2430/ML2440 Dimensions du produit : 238 x 173 x 72,5 mm Positions des trous : 180 x 147 mm Diamètre des trous : 3 mm Câble compatible maximum : 8 mm² Page 30...
