(193IO) MODEL SF90220T SAND FILTER PUMP FRENCH 7.5" X 10.3" PANTONE 295U 07/26/2013

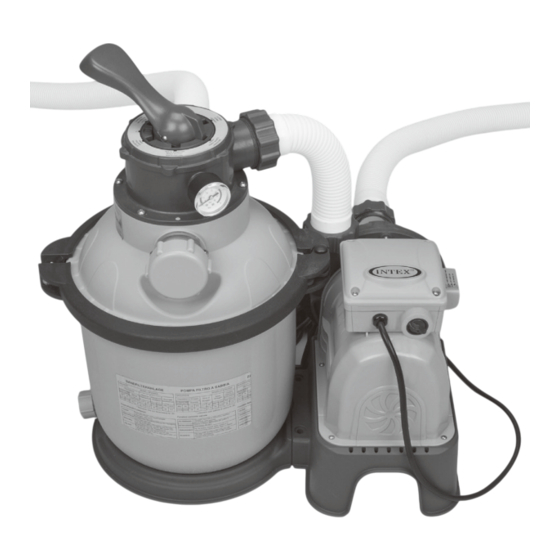

Filtre à sable
Modèle SF90220T 4 m
220 - 240 V~, 50 Hz, 190 W
Hmax 3.0 m, Hmin 0.19 m, IPX4
Température maximum de l'eau 35 °C
A titre d'illustration uniquement.
N'oubliez pas d'essayer les autres produits de la gamme Intex : piscines
hors sol, accessoires de piscine, piscines gonflables, jouets d'intérieur
gonflables, airbeds et bateaux. Ces produits sont disponibles chez les
différents revendeurs ou sur notre site internet.
En raison d'une politique d'amélioration continue de ses produits, Intex
se réserve le droit de modifier les spécifications et l'apparence, ce qui
peut entrainer des mises à jour du manuel d'instruction sans préavis.
