Commande
4.9

Levier de serrage

La fraiseuse est équipée de deux leviers
de serrage pour l'axe -Z ainsi que pour les
axes -X et -Y.
La broche est également équipée de ces
leviers.
ATTENTION!
Utiliser les leviers de serrage pour le
maintien en position des axes lors de
perçage et de fraisage.
4.10
Butée de fin de course
La table croisée est équipée de 2 butées
réglables pour l'axe -X.
Utilisez les lors de courses restreintes sur
l'axe -X, lors de l'usinage de petites et
moyennes séries.
6 octobre 2004
Version 1.1
BF 16
quantum
M A S C H I N E N - G E R M A N Y
Levier e serrage

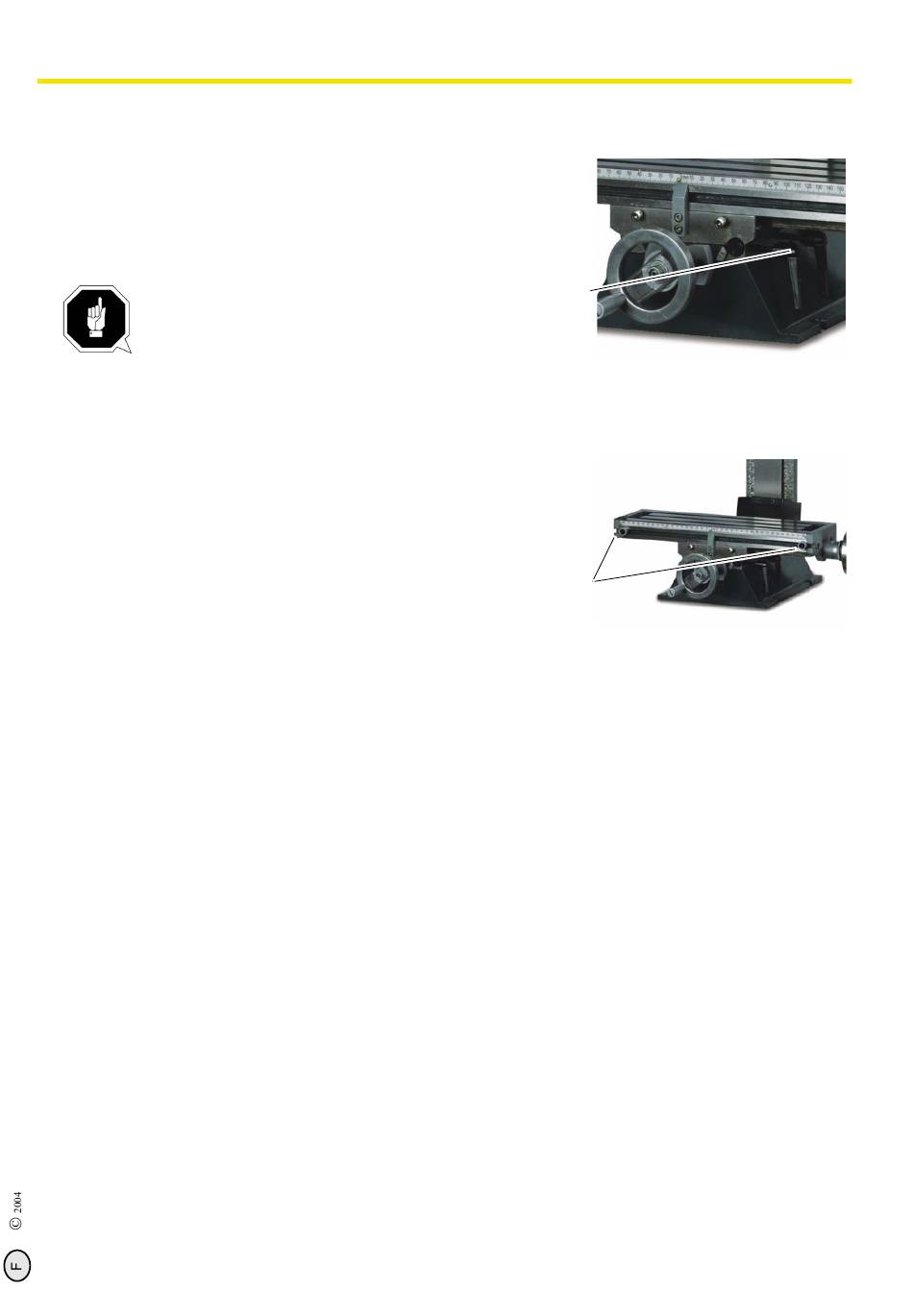

Image 4-9: Levier de serrage table croisée
Butée de fin
de course
Image 4-10: Butée axe -X
Fraiseuse-perceuse
Page 23
