elero Solar-Bundle DC Instructions De Montage

Solar-Bundle DC et /D+ DC
Instructions de montage
Généralités
• Application : système d'entraînement pour volets et stores
intérieurs, fonctionnement à l'énergie solaire, préchargé
opérationnel
• Alimentation électrique : courant continu (CC) 12 V sur
pack d'accu
• Aucun câblage nécessaire à l'alimentation ou à l'unité de
commande
• Contact fin de course : électronique avec coupure en douceur
• Frein en douceur silencieux
• Particularité : arrêt lorsque des obstacles sont détectés,
fonction de protection contre le gel, 2 positions intermé-
diaires librement définissables
• Positions finales réglables via la télécommande elero
• Dimensions arbre : à partir de 50 mm de Ø
Livraison standard
• Moteur RolSolar M-868 DC, panneau solaire, pack d'accu
avec clips de fixation, câble de connexion enfichable 0,27
m avec connecteurs protégés contre l'inversion de polari-
té, instructions de montage
Accessoires et composants
• Chargeur pour charger séparément le pack d'accu,
câble Y pour DC Solar-Bundle, clips de fixation pour pack
d'accu, jeux d'adaptateurs, supports moteur, émetteurs
Utilisation conforme à la destination
Le pack d'accu a été conçu pour être utilisé avec le moteur Rol-
Solar M-868 DC en vue du stockage de l'énergie convertie par le
panneau solaire et de l'exploitation du moteur. Une transformation
ou toute autre modification de l'ensemble du système n'est pas
permise. Soyez prudent et attentif lorsque vous manipulez l'en-
semble du système, en particulier le pack d'accu.
Instructions de sécurité
Vous trouverez les consignes de sécurité générales relatives à
l'utilisation ainsi qu'à l'installation des moteurs pour volets rou-
lants, stores, protections solaires textiles et stores vénitiens dans
les dépliants « Consignes de sécurité » joints à chaque moteur.
Veuillez lire attentivement les consignes de sécurité et les pré-
sentes directives d'installation. Leur prise en compte lors de
l'utilisation est une condition préalable à l'utilisation correcte du
produit. Toute intervention non qualifiée ou tout non-respect des
mises en garde peut causer des blessures ou des dommages
matériels.
Tous les travaux sur l'appareil ne doivent être effectués que par
un électricien qualifié et agréé. Les réglementations nationales
correspondantes doivent être respectées.
Les illustrations sont uniquement données à titre indicatif. Dans
le détail, elles peuvent différer de votre produit. Elles ne donnent
que des informations d'ordre général.
elero GmbH travaille en permanence au développement de tous
ses produits. Des modifications de l'étendue de la livraison sont
donc possibles pour ce qui est de la forme, de l'équipement et
de la technique. Les informations présentées correspondent aux
connaissances au moment de la publication.
Pack d'accu
Le non-respect des prescriptions suivantes peut entraîner un
incendie ou une explosion du pack d'accu.
• Utilisez le pack d'accu uniquement pour l'application prévue.
• Protégez le pack d'accu contre la chaleur.
• Protégez le pack d'accu contre l'eau.
• Ne chargez pas et n'utilisez pas de pack d'accu tombé ou
endommagé.
• Ne connectez pas les pôles positif et négatif du pack d'ac-
cu à des objets métalliques.
• Ne chargez avec le bloc d'alimentation/chargeur disponible
en accessoire que sous surveillance.
• N'ouvrez pas le boîtier du pack accu et ne modifiez pas le
pack d'accu.
• N'exercez pas de pression sur le bloc-piles en version
longue dans la zone inférieure jusqu'au début de l'étiquette
d'avertissement (par exemple en le fixant avec des serre-
câbles).
La puissance du pack d'accu diminue au bout d'un long fonc-
tionnement ou suite à des décharges fréquentes.
Rechargement possible avec bloc d'alimentation/chargeur
disponible séparément.
1
A
B
C
D
E
F
1
Composants individuels de Solar-Bundle DC
2
3
Câble de connexion enfichable 0,27 m (23 395.6301)
Connexion du moteur RolSolar à l'alimentation électrique
(pack d'accu et panneau solaire ou bloc d'alimentation/
chargeur) avec indicateur de câble et indication CC.
①
① MinPlug pour le moteur
② Adaptation (prise) au panneau solaire
③ Fiche pour l'alimentation (pack d'accu/bloc d'alimentation/
chargeur)
Câble Y type A pour DC Solar-Bundle (13 710.6801)
Pour connecter simultanément le pack d'accu et le bloc d'ali-
mentation/chargeur ou 2 panneaux solaires
Câble Y type B pour DC Solar-Bundle (13 710.6901)
Pour la connexion simultanée de 2 packs d'accu
Étendue de la prestation

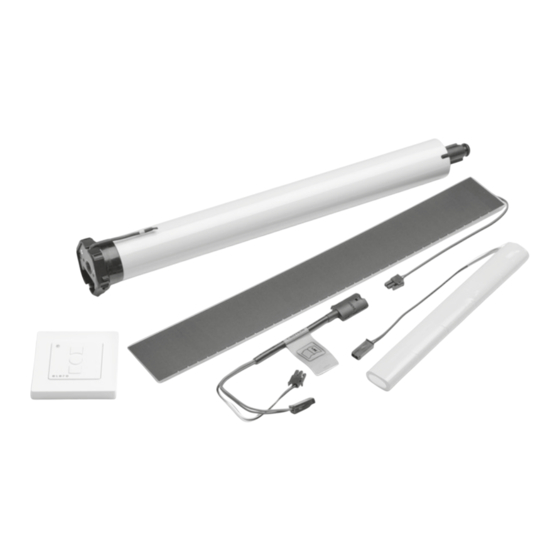

Moteur RolSolar M-868 DC ou
Moteur RolSolar/D+ M-868 DC
Câble de connexion enfichable 0,27 m
Pack d'accu 12 V modèle court
avec 2 clips de fixation ou
Pack d'accu 12 V modèle longue
Panneau solaire avec 2 trous de fixation ou
Panneau solaire avec bande adhésive
Entretoises murals
2
3
Instructions de montage Solar-Bundle DC
Instr. de montage RolSolar M-868 DC ou
Instr. de montage RolSolar/D+ M-868 DC
Accessoires nécessaires
Adaptations et support du moteur
Emetteur radio (MonoTec-868, Quin-
Tec- 868, MonoCom, VarioCom)
Accessoires d'extension
Panneau solaire (identique à l'étendue de p.)
Câble Y-type A
Wandhalter für Solarpanel mit Bef.-löchern
Akkupack (identique à l'étendue de la p.)
Câble Y-type B
Chargeur avec prise Molex
Câble d'extension 0,45 m resp. 1,20 m
(entre pack d'accu et panneau solaire)
4 5
Moteur RolSolar(/D+) M-868 DC
Panneau solaire
Câble de connexion enfichable
Pack d'accu
②
③
Numéro d'article
je nach Bundle
Gratfrei
burr-free
23 395.6301 G G e e m m ä ä ß ß R R o o H H S S - - R R i i c c h h t t l l i i n n i i e e 2 2 0 0 1 1 1 1 / / 6 6 5 5 E E G G / / a a c c c c o o r r d d i i n n g g t t o o R R o o H H S S d d
- -
- -
13 710.4802
- -
16 307.1001 /
- -
13 710.3802
- -
- -
13 124.7003 /
- -
- -
13 125.1901
- -
13 125.1201
Index: Reg. Nr Kurzbeschreibung / Short Comment:
4 5
13 207.0001
13 825.0001 /
13 825 0501
Numéro d'article
en fonction de la tête
d'entraînement
28 650.0002, 28 655.0002,
28 405.0002, 28 445.0002
Numéro d'article
13 710.6801
13 125.1201
13 710.6901
13 710.6701
23 618.2001 /
23 618.2101
132070001_FR_0721
