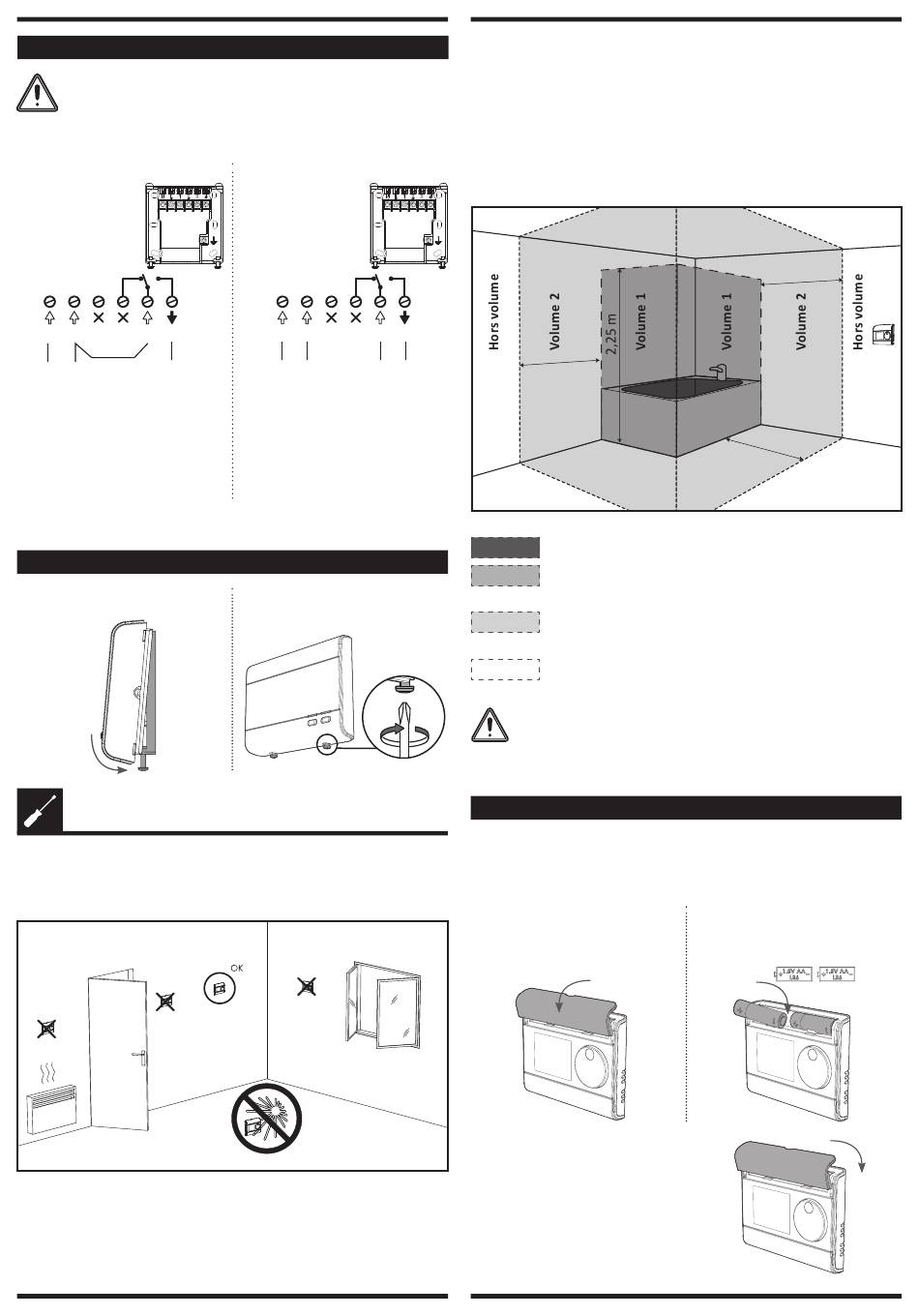

RACCORDEMENT ÉLECTRIQUE
L'alimentation du thermostat d'ambiance doit être protégée, conformément aux
normes en vigueur. Le raccordement doit être effectué par un installateur pro-
fessionnel qualifié.
Avant toute opération de raccordement, mettez l'installation hors tension en agissant sur le
disjoncteur ou le fusible de protection du circuit d'alimentation.
Connexion 230V
Support mural standard
fourni avec le récepteur
N
L
1
2
3
4
Tension
Puissance sortante
230V~ 50Hz
230V~ 50Hz
N = Neutre
L = Phase
1 = Non utilisé
2 = Normalement fermé
3 = Commun - Puissance entrante 230V
4 = Normalement ouvert - Puissance
sortante 230V
Note : Ce socle bénéficie d'une double isolation, un raccordement à la terre n'est donc pas
nécessaire.
FIXATION DU RÉCEPTEUR SUR SON SOCLE
1- Remettez le récepteur sur son socle.

INSTALLATION - THERMOSTAT

Installez votre thermostat d'ambiance aux emplacements recommandés.
Pour bien assurer sa fonction de régulation de la température ambiante, le thermostat d'am-
biance doit être installé à environ 1,5 m du sol, sur un mur intérieur, à l'abri du rayonnement
direct du soleil et de toute source de chaleur telle que : téléviseur, lampe, radiateur, courant
d'air, etc.
Important :
- Afin de garantir le bon fonctionnement du produit, s'assurer que le thermostat n'est pas
installé à proximité d'une zone pouvant être perturbée par un émetteur parasite.
Exemple : téléphone sans fil, émetteur/récepteur wifi, écran de télévision...
- Le thermostat mesure la température de l'endroit où il est installé. Il ne saurait prendre en
compte les différences de température qui peuvent exister entre différents endroits/pièces
du logement si la température n'est pas uniforme.
Connexion contact sec
Support mural standard
fourni avec le récepteur
N
L
1
2
3
4
Connexion 230V
Entrée
Sortie
Connexion contact sec
N = Neutre
L = Phase
1 = Non utilisé
2 = Normalement fermé
3 = Commun - Puissance entrante :
Connexion contact sec
4 = Normalement ouvert - Puissance
sortante : Connexion contact sec
2- Assurez le maintien du récepteur en re-
vissant les deux vis situées sous l'appareil.
x2
Avant de raccorder le thermostat d'ambiance, coupez l'électricité au disjoncteur général.
Ce thermostat d'ambiance est un appareil de classe II IP30, il peut donc être installé dans
toutes les pièces de la maison y compris dans la zone hors volume d'une salle de bains, mais
à l'abri des projections d'eau.
Le thermostat doit être installé de façon telle que les interrupteurs et autres dispositifs de
commande ne puissent être touchés par une personne qui se trouve dans la baignoire ou
sous la douche.
Le thermostat d'ambiance ne doit pas être installé au-dessous d'une prise de courant. Le ther-
mostat doit être installé à 15 cm minimum de tout obstacle (étagères, voilages, meubles etc.).
0,60 m
Volume 0
Aucun appareil électrique
Volume 1
Appareil électrique de classe II et IPX4 protégé par un disjoncteur différentiel
Volume 2
30mA
Appareil électrique de classe I ou II et IPX0 protégé par un disjoncteur différentiel
Hors volume
30mA
Cette image est donnée à titre indicatif. L'installation de l'appareil doit être faite par un
installateur professionnel qualifié, conformément aux normes en vigueur et aux règles
de l'art du pays dans lequel il est installé.

MISE EN PLACE DES PILES

Le thermostat possède un compartiment en face avant permettant de loger 2 piles 1.5V LR6
Alcaline uniquement (l'autonomie est d'environ 2 ans, elle varie selon le mode d'utilisation).
Toute inversion de polarité des piles n'entraînera qu'un dysfonctionnement sans pour autant
endommager le produit.
1- Enlevez le couvercle du compartiment
des piles situé en face avant du ther-
mostat.
3- Remettez en place le couvercle du com-
partiment des piles.
0,60 m
Volume 0
0,60 m
2- Insérez les 2 piles LR6 dans leur logement
en respectant les polarités indiquées.
2
