Mastervolt SmartRemote Guide D'installation

Spécifications
Modèle : SmartRemote
Référence au détail :
77010600
Référence OEM :
77010500
Dimensions :
72×72×30 mm/2,8×2,8×1,2"
Écran : 320x240 pixels,
Couleur 16 bits, 2,8"
Poids : 75 g/2,6 oz
Température de
de -20 à 55 °C/de -4 à 131 °F
fonctionnement :
Max. 95 % sans condensation
Humidité relative :
Température
de -30 à 70 °C/de -22 à 158 °F
de stockage :
puissance par bus, 11-14 V
Puissance :
Consommation
de puissance : <180 mW (mode inactif)
Degré de protection : IP20
Homologations : CE
Interfaces : MasterBus,
CZone (à venir)
Pour de plus amples informations, sur les appareils
compatibles par exemple, veuillez consulter notre site
web: www.mastervolt.com.
10000015835/02
AVERTISSEMENT
Si vous n'êtes pas familier des systèmes électriques,
faites installer cette unité par un électricien professionnel.
ATTENTION
Le SmartRemote n'est pas étanche. N'installez pas
l'afficheur en un endroit où il serait exposé à l'eau.
Garantie
La garantie sur le produit Mastervolt couvre le
SmartRemote pendant deux ans à compter de la date
d'achat.
La garantie est limitée au coût de réparation et/ou de
remplacement du produit. Les coûts de main-d'œuvre
et d'expédition ne sont pas couverts par cette garantie.
Mastervolt ne peut être tenu responsable de dommages
résultant d'une utilisation inadéquate du SmartRemote.
Élimination correcte
Contactez votre service local d'élimination des
déchets pour vous débarrasser correctement
de l'unité.
EMEA
Snijdersbergweg 93
1105 AN AMSTERDAM
Pays-Bas
+31 (0)20 34 22 100
info@mastervolt.com
AMÉRIQUE DU NORD
N86 W12500 Westbrook Crossing
Menomonee Falls, WISCONSIN 53051
ÉTATS-UNIS
+1 800 307 6702, Option 1
technical@marinco.com
ASIE/PACIFIQUE
42 Apollo Drive, Rosedale
AUCKLAND 0632
Nouvelle-Zélande
+ 64 9 415 7261
enquiries@bepmarine.com
SmartRemote
Guide d'installation QuickStart

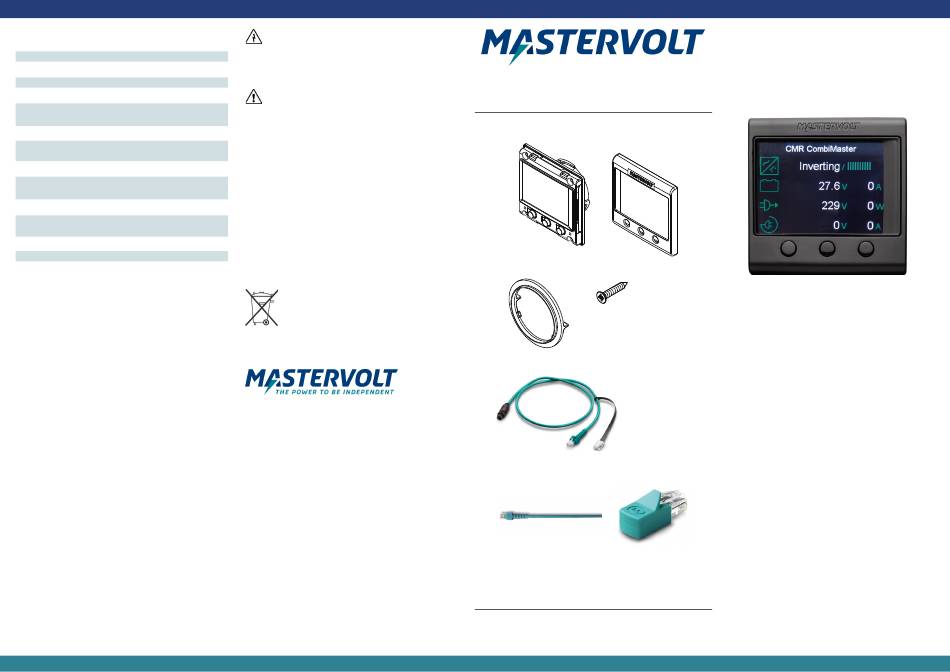

Composants inclus
Unité Cadran de
principale montage en surface
4 x vis
autotaraudeuses
à tête fraisée
Col à baïonnette
Phillips (2,9 x 16)
Câble de liaison Mastervolt CZone*
(1 m/3,3 pieds)
Câble MasterBus* MasterBus terminateur*
(6 m/20 pieds)
* À commander séparément avec l'emballage OEM
Remarques de fonctionnement
Les trois boutons poussoirs P1, P2 et P3 offrent
une fonction de défilement et de sélection.
Leur comportement dépend de l'appareil connecté.
Lorsque plusieurs appareils sont connectés,
sélectionnez d'abord l'appareil requis.
P1 P2 P3
Lorsqu'il est inactif, le menu du bouton glisse vers
le bas. Pour le récupérer, appuyez sur n'importe
quel bouton.
Pour accéder au menu principal, appuyez
simultanément sur P1 et P3 pendant 5 secondes.
Les écrans simples et intuitifs parlent d'eux-mêmes.
Par exemple lors de la surveillance d'un convertisseur
ou d'un chargeur :
Appuyez sur P1 pour allumer ou éteindre
le convertisseur.
Appuyez sur P2 ou P3 pour régler le niveau
de Power Sharing.
