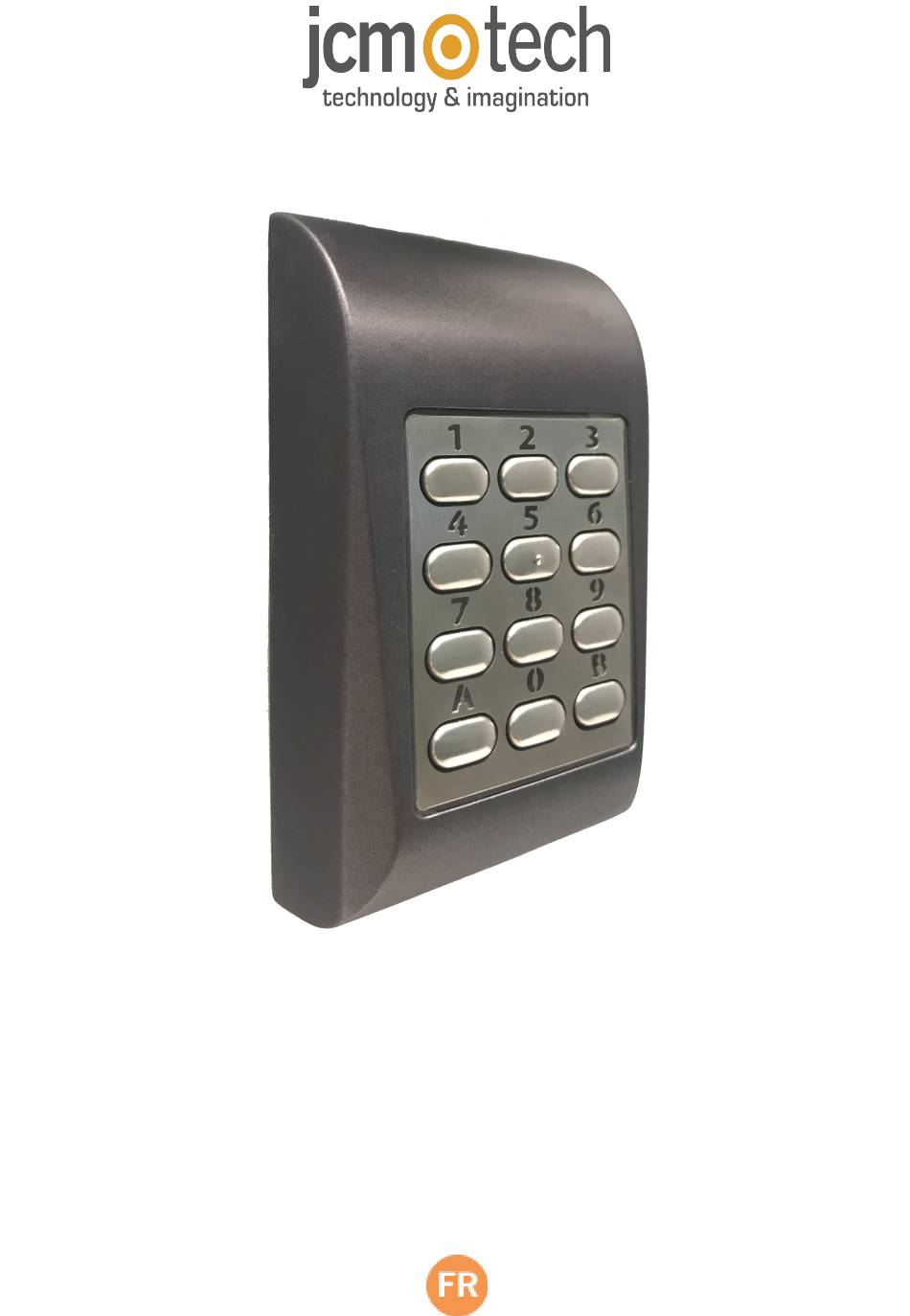

jcm-tech CLAF3AN Manuel De L'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel de l'utilisateur
PAD

Publicité

Table des Matières
loading

Sommaire des Matières pour jcm-tech CLAF3AN

  • Page 1 Manuel de l’utilisateur...

  • Page 2: Table Des Matières

    Index Consignes importantes de sécurité Utilisation de l'appareil Description Caractéristiques techniques Montage Câblage Connexion au contrôleur C2P Configuration Redéfinition du Code maître Menu des options Configuration dans le logiciel Control Description du protocole Wiegand Description pour le format Wiegand de 26 bits Données réglementaires Déclaration de conformité...

  • Page 3: Consignes Importantes De Sécurité

    Consignes importantes de sécurité •N’installez pas le dispositif dans un endroit exposé à la lumière du soleil sans visière de protection. •N’installez pas le dispositif et son câblage à proximité d’une source générant de puissants champs électromagnétiques, telle qu’une antenne de radiodiffusion. •Ne posez pas le dispositif à...

  • Page 4: Montage

    Montage Identifier un emplacement adapté sur un mur ou Accrocher le gabarit de montage et percer les une surface plane. trous selon le schéma. Introduire les 3 chevilles de 5 mm dans les trous. Enfiler les câbles dans la plaque arrière. Fixer solidement la plaque arrière sur le mur à...

  • Page 5: Connexion Au Contrôleur C2P

    12V DC 9-14V CC Terre Tamper Switch d'autoprotection Tamper Switch d'autoprotection LED Green - LED vert LED Red - LED rouge D1/ data données 1 (data) D0/ clock/ CODIX données 0 (clock) Connexion au contrôleur C2P Les claviers PAD sont à relier au contrôleur C2P via l’entrée Wiegand. •Les lignes D0 et D1 sont les lignes Wiegand et servent à...

  • Page 6: Menu Des Options

    Menu des options Notes: •Code maître par défaut : 000000 •Exemple : si vous utilisez un contrôleur qui reconnaît Wiegand de 34 bits, accédez au menu du PAD, appuyez sur 2 et, par la suite, appuyez sur 3. •Réglages prédéterminés (code PIN de 4 chiffres, sans Code de site): •Option 6-1 : Wiegand 26 bits transparent (envoie ce que l’on tape au clavier) •Option 6-2 : Wiegand 34 bits transparent (envoie ce que l’on tape au clavier) •Option 6-3 : Wiegand 34 bits C2P (vérifie le PIN et envoie l’identifiant ID)
  • Page 7 •Un message de confirmation s’affiche alors dans la fenêtre des événements. •Ouvrez la fenêtre Utilisateurs et cliquez sur « Nouvel utilisateur ». •Saisissez le Nom d’utilisateur, l’identifiant (ID) et le Code et cliquez sur « Enregistrer le nouveau ». Sur le clavier PAD •Appuyez sur B + code maître (000000 par défaut) pour entrer dans le menu.

  • Page 8: Description Du Protocole Wiegand

    JCM TECHNOLOGIES, S.A. déclare que le produit PAD lorsqu'il est utilisé en conformité, satisfait aux exigences fon- damentales de les Directives 2014/30/UE sur la compatibilité électromagnétique; et avec la Directive RoHS 2011/65/UE. Voir page web www.jcm-tech.com/fr/declarations-fr JCM TECHNOLOGIES, SA C/COSTA D'EN PARATGE, 6B...
