Instructions de montage
Mise à jour 09/2012
1. Instructions de sécurité
•
Pour le raccordement et la mise en service, il faut tenir compte des normes
respectivement en vigueur.
•
Le fusible amont de l'alimentation doit être dimensionné conformément à
la variante commandée.
•
L'alimentation doit être dimensionnée conformément à la variante com-
mandée et aux réalités locales
•
Les travaux décrits dans ces instructions ne doivent être exécutés que par
du personnel qualifi é du partenaire service.
CLause De non-responsabiLité
aient été rédigées avec soin, la société SSL Energie GmbH n'assume aucune
garantie quant à l'actualité, l'exactitude, l'intégralité ou la qualité des
informations mises à disposition. L'exactitude des données contenues dans
le mode d'emploi est vérifi ée et les données sont actualisées régulièrement.
Des corrections nécessaires se trouvent dans les versions suivantes.
2. Contenu de la livraison
•
Mode d'emploi
•
Instructions de montage
•
Annexe fondation en béton
•
Schéma plaque de fond (distance des boulons)
•

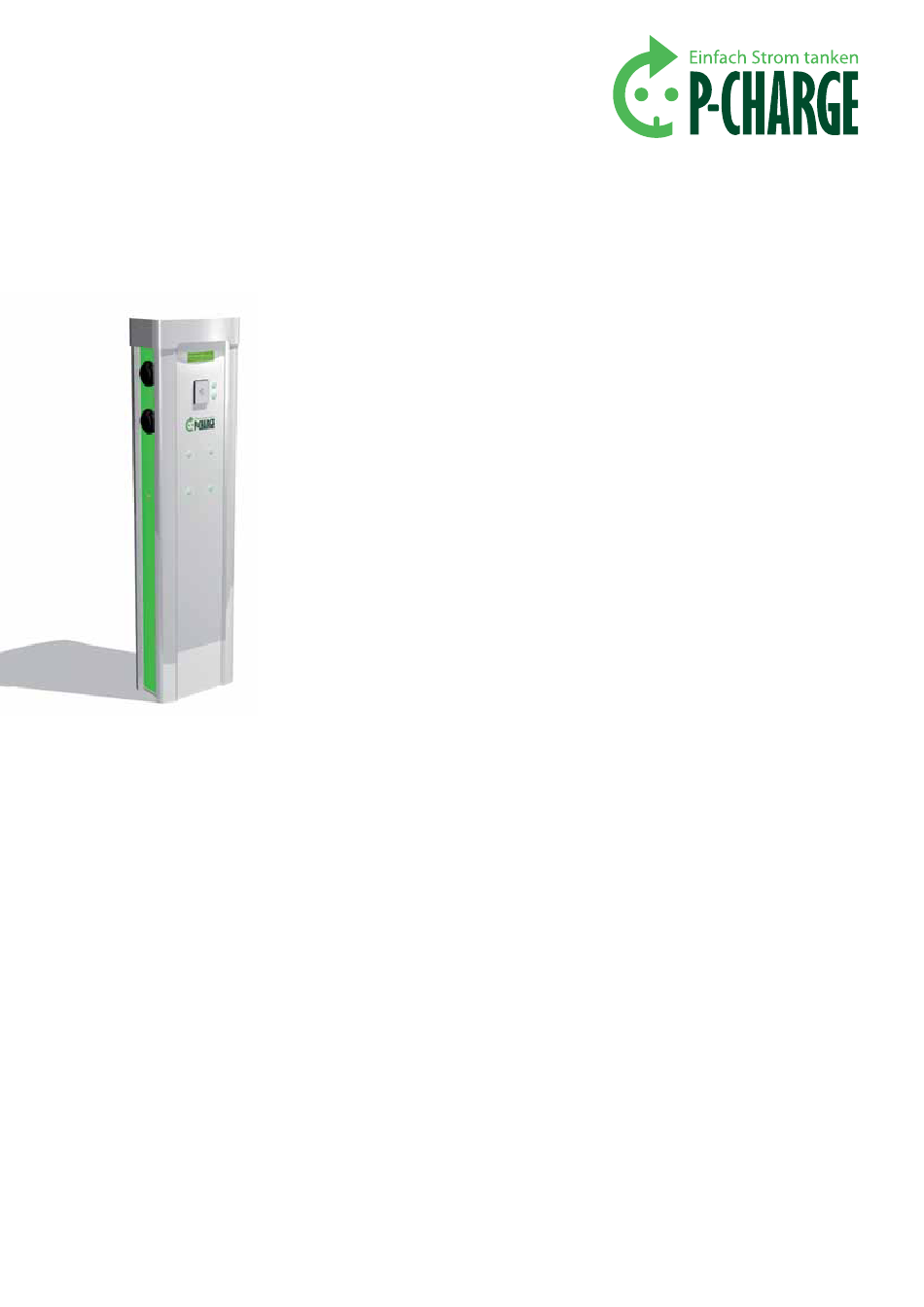

Borne de recharge
3. Montage et mise en service
par le partenaire service
3.1. spéCiFiCations De La FonDation
La borne a le type de protection IP44 et une protection contre les éclaboussures
venant de tous les côtés. On n' a pas tenu compte, lors de la construction, d'une
injection d'eau directe, car cela n'est pas le cas dans la pratique. Veuillez choisir,
pour cette raison, un endroit approprié et correspondant pour le montage de la
borne. Lors de l'installation de la borne de recharge, veillez à ce que la fondation
soit suffi samment dimensionnée (voir ci-dessous). Nous conseillons ici une
augmentation de la hauteur de la borne de recharge d'environ 20 cm au-dessus
du sol. En fonction du lieu de construction, il faut prévoir une protection anticol-
lision sur place et par le client.
La proposition se trouvant ci-dessous pour une fondation individuelle standard
est dimensionnée pour les conditions externes suivantes :
•
Socle d'une hauteur de 20 cm pour la fi xation de la borne de recharge.
•
Site Allemagne, zone de vent 2, à l'intérieur du pays, profi lé mixte des
catégories de terrain II et III selon DIN 1055-4:2005-03, équation (10) ou
tous les sites avec une pression dynamique plus faible que celle mention-
née ci-dessus.
•
Sollicitation par saccades due à un eff et de force horizontal de 0,45 kN (ou
bien 45 kg) attaquant la tête de la borne.
•
Compression du sol admissible : 40 kN/m²
: Bien que les présentes instructions
