Sommaire des Matières pour ICON UMIX1010 RACK

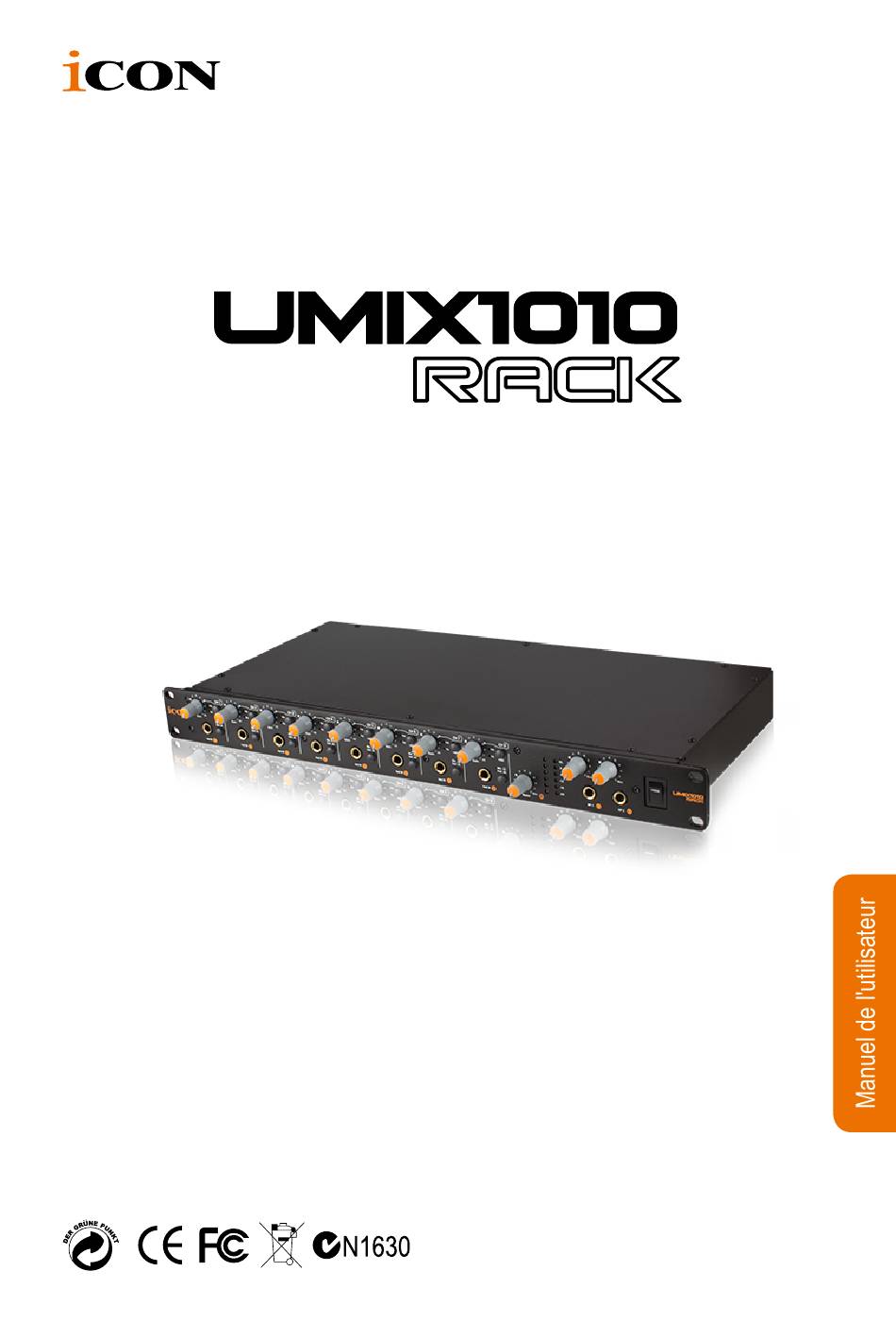

- Page 1 Interface d'enregistrement USB, 10 entrées/10 sorties 24-Bit 96/192KHz...
- Page 2 ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié.
-
Page 3: Table Des Matières
Contenu présentations ....................4 Contenu du coffret ..................4 Caractéristiques..................5 Panneau avant ..................6 Rear Panel....................8 Installation du pilote pour Mac ..............10 Panneau de commande du logiciel ............12 Installation du pilote pour Windows ............13 Panneau de commande du logiciel ............16 Connexions matériel ................20 Configuration matérielle minimale requise ..........21 Spécifications ..................22 Entretien et réparations ................23... -
Page 4: Présentations
Vous trouverez également une carte de garantie ; n’oubliez pas de la remplir et de l’envoyer afin de pouvoir être aidé en ligne sur le lien : www.icon-global.com. Nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d’autres produits ICON. -
Page 5: Caractéristiques
Caractéristiques L'interface d'enregistrement USB Umix 1010 Rack d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales : ● Interface d'enregistrement USB, 10 entrées /10 sorties 24-Bit 96/192KHz ● 8x8 entrées /sorties analogiques de niveau ligne bidirectionnel simultané pour l'enregistrement et la lecture ●... -
Page 6: Panneau Avant
Panneau avant 1. Entrée HI-Z C'est une entrée de grande impédance pour guitare/basse. 2. Commutateur d'entrée “HI-Z/MIC” Commutateur d'entrée Mic ou HI-Z pour l'entrée 1-8. 3. Contrôles de niveau de gain pour les entrées 1-8 Ces potentiomètres contrôlent le niveau de gain pour les entrées analogiques associées à... - Page 7 7. Contrôles de niveau de casque 1-2 Ces potentiomètres contrôlent le niveau de sortie des sorties casque correspondantes. 8. Sorties casque 1-2 Ces connecteurs de sortie acceptent un connecteur casque stéréo standard TRS 1/4″...
-
Page 8: Rear Panel
Rear Panel 1. Entrées 1-8 « Mic/Inst » Entrées de niveau micro/ligne symétriques. These hybrid connectors will accept a standard 3-pin XLR plug or a 1/4” TS connector. 2. Sorties haut-niveau 1-8 Ce sont des sorties analogiques symétriques sur des connecteurs TS 1/4″ standard de haut-niveau à... - Page 9 6. Adaptateur secteur 12V/3A Branchez ici l'adaptateur secteur fourni. Remarque: Umix 1010 Rack ne peut pas fonctionner sans que l'adaptateur secteur fourni ne soit branché. L'alimentation bus USB n'est pas suffisamment puissante pouralimenter le Umix 1010 Rack.
-
Page 10: Installation Du Pilote Pour Mac
Installation du pilote pour Mac Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la gamme Umix 1010 Rack et ses pilotes. 1. Allumez votre Mac. Remarque: Ne connectez pas encore votre interface audio numérique de la gamme Umix 1010 Rack à... - Page 11 Ouvrez le précédent dossier “Mac”. Copiez le logo "Umix 1010 Rack" du panneau de commande du logiciel et collez-le sur le bureau. Icon Control Panel Figure 7 8. Lancer le logiciel à l'aide du panneau de commande...
-
Page 12: Panneau De Commande Du Logiciel
Panneau de commande du logiciel Les mixers “Playback” (lecture) et “Monitor” (contrôle) fonctionnent comme un matrix mixer. Activez et réglez l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie. -
Page 13: Installation Du Pilote Pour Windows
Installation du pilote pour Windows Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la gamme Umix 1010 Rack et ses pilotes. 1. Allumez l'ordinateur. Remarque: Ne connectez pas encore votre interface audio numérique de la gamme Umix 1010 Rack à... - Page 14 5. Confirmer l'installation du pilote Un écran de confirmation de Confirmer l'installation du pilote apparaît, cliquez sur "Next" (suivant). Figure 15 6. Installation du pilote Choisissez un emplacement pour le pilote et cliquez sur "Next" (suivant) comme illustré à la figure 16.
- Page 15 9. Installation terminée Une fenêtre telle qu'illustrée à la figure 19 doit apparaître. Sélectionnez "Next” (suivant). Figure 19 10. Connecter l'interface audio numérique de la gamme Umix 1010 Rack Connectez à présent l'interface audio numérique de la gamme Umix 1010 Rack au port USB de l'ordinateur et cliquez sur "Finish"...
-
Page 16: Panneau De Commande Du Logiciel
Panneau de commande du logiciel 1. Panneau de commande du logiciel Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 24. Cliquez sur "Apply" (appliquer) pour fixer la valeur. Figure 24 2. - Page 17 Contrôle du mixer 1. Contrôle des niveaux d'entrée matériel Contrôle de niveau d'entrée canal 1-8 et S/PDIF Montrant le niveau d'entrée pour le canal d'entrée matériel. 2. Contrôle des niveaux de sortie logiciel Contrôle de niveau de sortie canal 1-8 et S/PDIF Montrant le niveau de sortie pour le canal d'entrée matériel.
- Page 18 9. Mixer de matrices des entrées et sorties Cochez la case pour activer le mixer. 10. Mixer de matrices de contrôle de gain des entrées et sorties Règle le gain matériel du canal correspondant. Une le réglage terminé, cliquez sur "Close" (fermer) pour fermer la fenêtre. Lecture mixer 1.
- Page 19 6. Commutateur “0dB” Commutateur pour régler le niveau du canal correspondant à “0dB”. 7. Potentiomètre contrôle de gain Glissez pour régler le niveau de gain du canal correspondant. 8. Commutateurs de matrices des entrées et sorties Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant.
-
Page 20: Connexions Matériel
Connexions matériel Connectez les sorties de l'interface audio numérique de la gamme Umix 1010 Rack à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2. Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil. -
Page 21: Configuration Matérielle Minimale Requise
Configuration matérielle minimale requise Important: L'interface audio numérique de la gamme Umix 1010 Rack est supportée par Mac OS (Intel-Mac), Windows XP, Windows Vista, Windows 7 (32-bit/64-bit) et Windows 8 (32-bit/64-bit). L'interface audio numérique de la gamme Umix 1010 Rack est supportée par Windows 98 ou Windows Me. Pour Windows XP, vous devez avoir SP1 ou ultérieur. -
Page 22: Spécifications
Spécifications Mic/Inst 1-8 Inputs (Balanced; at Minimum Gain) Frequency Response ..........22Hz to 22kHz (+/-0.1dB) Dynamic Range ............100dB, A-weighted Signal-to-Noise Ratio..........-100dB, A-weighted THD+N ..............<0.0048% (-90dB) Crosstalk..............-100dB @ 1kHz Input Impedance: Inst in .......... 390K Ohms, typical; Mic in .......... -
Page 23: Entretien Et Réparations
3. Emballer l‘unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l’emballage, assurezvous de bien avoir emballé l’unité. ICON n’est pas responsable de dégât occasionnés par un emballage qui ne soit pas d’usine. - Page 24 info@icon-global.com...
