OTT ADC Notice D'utilisation Simplifiée

Notice d'utilisation simplifiée
Courantomètre numérique
acoustique OTT ADC
Terminal mobile
ADC
Chargement des batteries
Brancher le bloc d'alimentation/le chargeur sur le terminal
mobile au moyen du port USB.
Brancher le connecteur du bloc d'alimentation/du chargeur sur
le réseau. Le chargement des piles rechargeables (batteries)
commence. Le chargement est terminé lorsque le symbole "bat-
terie" situé en haut à droite sur l'afficheur est plein.

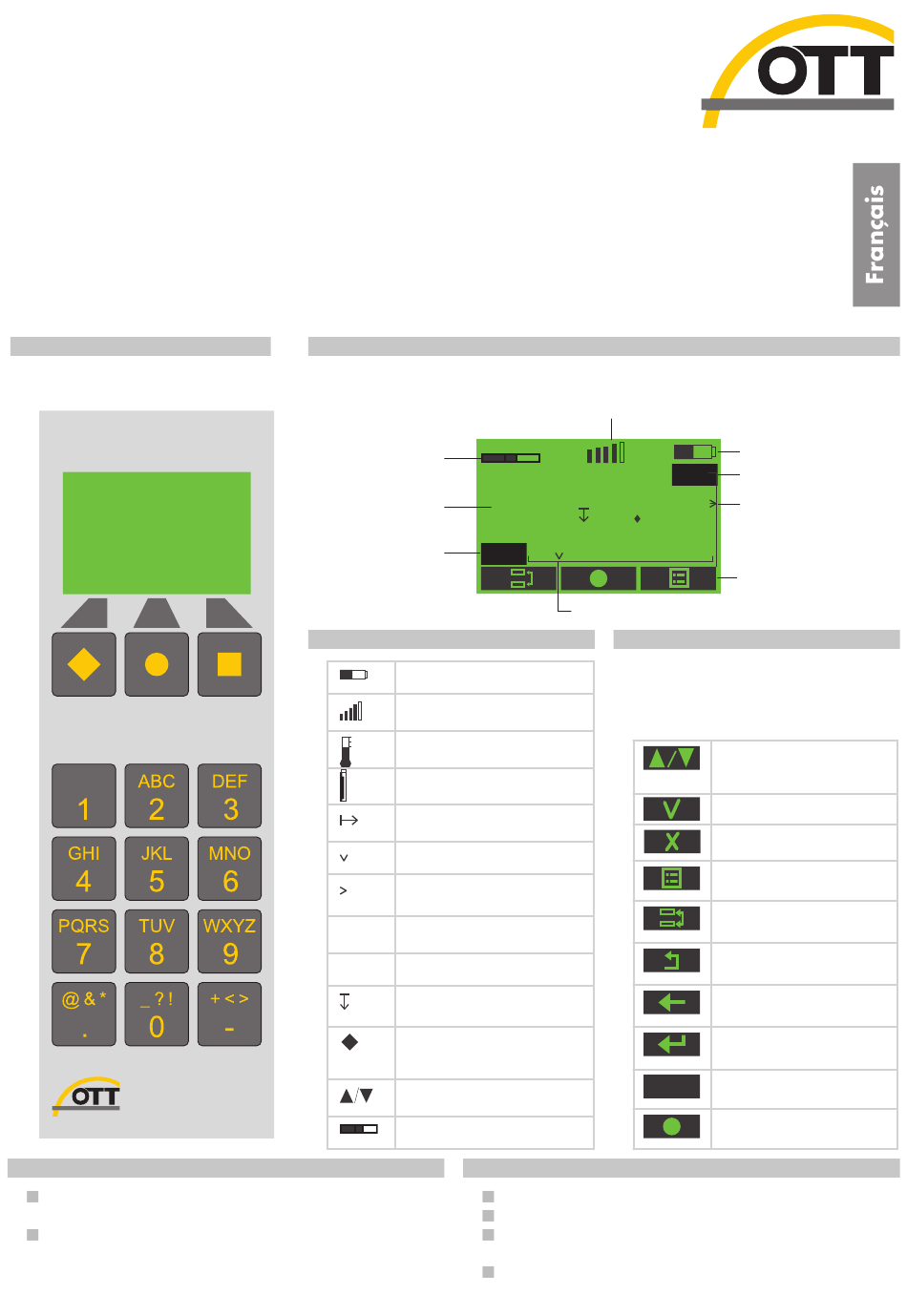

Affichage
L'illustration ci-dessous montre un exemple d'affichage pendant une mesure.
Progression de
la mesure
0.85
Vitesse d'écoulement
Distance entre 1.00
les verticales et le
point zéro de la section
Symboles de l'afficheur
Chargement de la batterie
Affichage Qualité des données
Température de l'eau
Alimentation de la batterie
Distance entre les verticales et le
point zéro de la section
Position de la verticale
Position du capteur sur les verti-
cales (valeur réelle)
Position du capteur sur les verti-
–
cales (valeur de consigne)
Vitesse d'écoulement
V
Profondeur d'immersion du capteur
(valeur réelle)
Remarque : Laisser le capteur à la
position actuelle (profondeur d'im-
mersion)
Remarque : Positionner le capteur
plus haut/plus bas
Progression de la mesure
Mise en service de l'ADC
Affichage Qualité des données
m/s
m
0,95
Position des verticales
Touches de fonction
La fonction des touches (
de la situation d'utilisation en question. Elle
est indiquée directement au-dessus de la
touche en question sur l'afficheur.
?
Installer le terminal mobile sur OTT Heres ou sur une perche de moulinet.
Installer le capteur sur OTT Heres ou sur une perche de moulinet.
Brancher le câble de connexion du capteur sur le terminal mobile.
Tenir compte du marquage rouge sur les connecteurs mâle et femelle !
Brancher le terminal mobile
(Appuyer env. 1 seconde sur le bouton marche/arrêt).
Chargement de la batterie
Profondeur d'immersion
0.95
du capteur (consigne)
Position du capteur
sur les verticales
Affichage des fonctions
des touches de fonction
◆
,●,■ ) dépend
Faire défiler vers le haut/vers le
bas (dans des menus et des
listes en plusieurs parties)
Ok et continuer
Effacer
Appeler le menu principal
Basculer entre deux visualisations
d'un écran
Retour au menu précédent
Effacer des caractères (dans
masques de saisie)
Confirmer la saisie (dans mas-
ques de saisie)
Appeler l'aide
Démarrer la mesure
