4.1
Conception mécanique
L'élévateur de plan de travail se compose d'un moteur fixé au mur et d'un
cadre en aluminium. Panneaux de dissimulation en aggloméré 12 mm méla-
miné (accessoire) Les bandeaux frontaux et le plan de travail se montent sur
le cadre. Des tiroirs, planches à découper, commandes plaque de cuisson et
évier peuvent être incorporés dans le cadre.
Les mouvements de montée-descente sont assurés par des actionneurs mo-
torisés implantés entre le mur et le cadre.
4.2

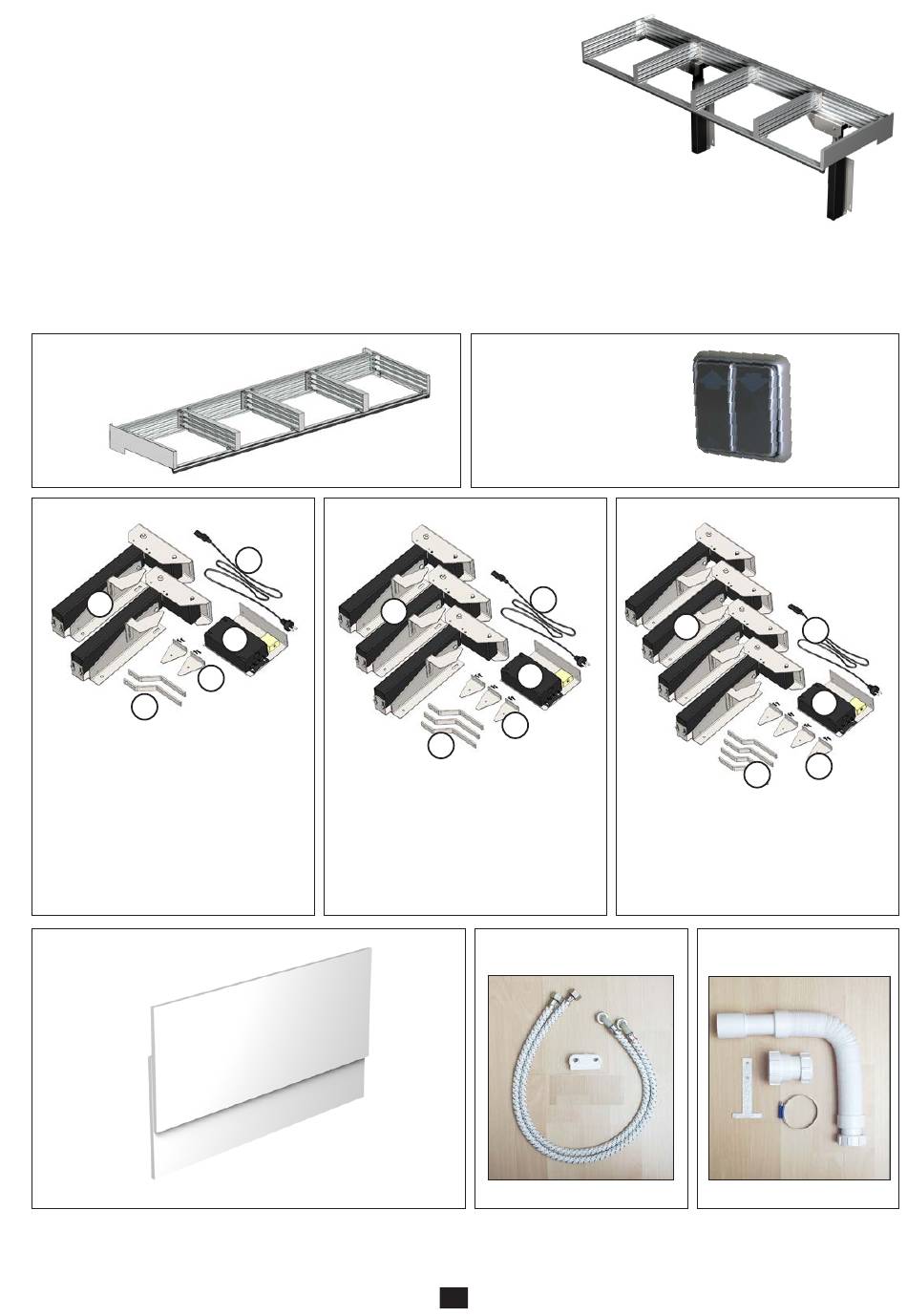

Modules de livraison
L'élévateur de plan de travail est livré dans des cartons. Les éléments doivent être assemblés selon les instructions de montage.
L'installation doit être réalisée par des personnes dûment qualifiées.
Les monteurs devront avoir pris connaissance au préalable des présentes instructions afin de les observer.
Déposez l'emballage dans un centre de recyclage agréé.
Cadre en aluminium
Groupe moteur, 2 moteurs
1
5
1)
Moteur
2)
Unité centrale avec raccordement pour
bandelettes de sécurité
3)
Cordon électrique
4)
Ferrure de fixation avec vis pour panneau
coulissant interne
5)
Ferrure de fixation pour panneau coulis-
sant externe
Panneaux
coulissants de
dissimulation
(accessoire)
Exemple de plusieurs accessoires :
plans de travail, plaque de cuisson, évier, mitigeur, tiroirs, planches à découper, bloc-tiroirs, commandes, dispositifs anti-écrase-
ment supplémentaires.
Groupe moteur, 3 moteurs
3
2
4
1)
Moteur
2)
Unité centrale avec raccordement pour
bandelettes de sécurité
3)
Cordon électrique
4)
Ferrure de fixation avec vis pour panneau
coulissant interne
5)
Ferrure de fixation pour panneau coulis-
sant externe
Bouton de commande
(Le bouton illustré ici est
prévu pour un montage
encastré)
3
1
2
4
5
Flexibles d'alimentation d'eau
(accessoire)
5
Groupe moteur, 4 moteurs
1
5
1)
Moteur
2)
Unité centrale avec raccordement pour
bandelettes de sécurité
3)
Cordon électrique
4)
Ferrure de fixation avec vis pour panneau
coulissant interne
5)
Ferrure de fixation pour panneau coulis-
sant externe
Flexibles d'évacuation d'eau
(accessoire)
3
2
4
