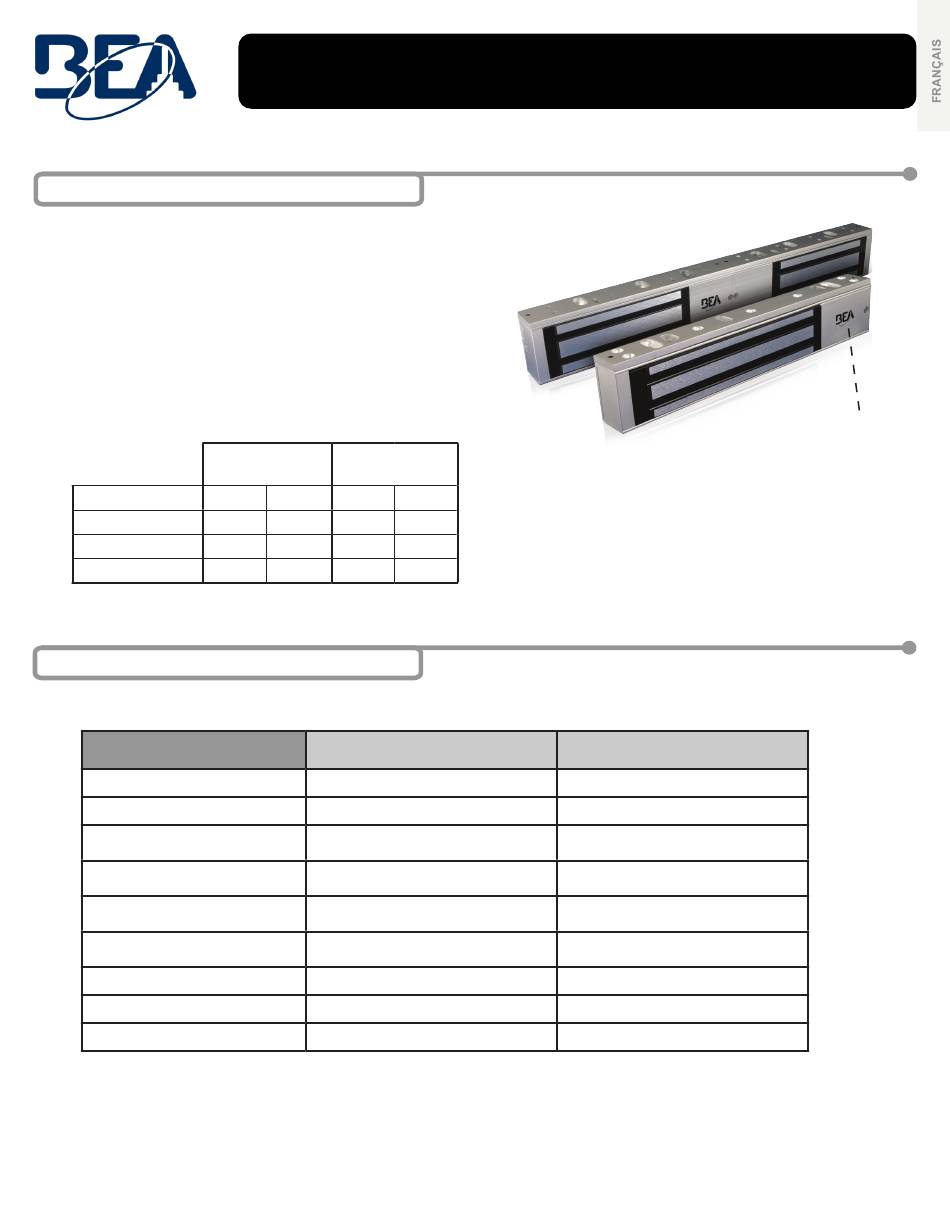

1 Description
La série de verrous électromagnétiques (Maglock) est un ensemble
de verrous magnétiques montés en surface. Ils sont offerts en
variétés de verrous simples et doubles, de diverses tailles (c'est-
à-dire force) et aussi offerts avec ou sans commutateur intégré
d'état de porte (versions « DS »). Tous les modèles sont conçus
pour une installation standard sur la plupart des types de portes.
configuration de porte capteur d'état de porte
10MAGLOCK3UL
10MAGLOCK3ULDS
10MAGLOCK6UL
10MAGLOCK6ULDS
2 Spécifications
ATTENTION : Ce produit doit être activé à l'aide d'une alimentation électrique homologuée UL, régulée et limitée en puissance!
DESCRIPTION
Verrou :
Tension d'entrée :
Calibre du relais :
Calibre du commutateur à lames :
Consommation d'énergie :
Dimension :
Certification :
Température de fonctionnement :
Humidité en fonctionnement :
REMARQUE : Les spécifications listées ci-dessus sont pour un emplacement d'installation intérieur et sec.
75.5366.08 UL MAGLOCKS 600lb 20210806
simple
double
avec
10 MAGLOCK3UL
10MAGLOCK3ULDS
12 ou 24 V CC
1 A sous 24 V CC
SPDT 0,5 A sous 30 V CA/V CC
505 mA sous 12 V CC /
260 mA sous 24 V CC
9,84 x 1,65 x 1,02 po
250 x 42 x 26 mm
14 – 131 °F (-10 – 55 °C)
sans
simple
résistif
résistif
UL1034
0 – 95 %
UL MAGLOCKS
GUIDE D'UTILISATION
VERROUS ÉLECTROMAGNÉTIQUES
10 MAGLOCK6UL
10MAGLOCK6ULDS
double
12 ou 24 V CC
1 A sous 24 V CC
résistif
SPDT 0,5 A sous 30 V CA/V CC
résistif
505 × 2 mA sous 12 V CC /
260 × 2 mA sous 24 V CC
19,76 x 1,65 x 1,02 po
502 x 42 x 26 mm
UL1034
14 – 131 °F (-10 – 55 °C)
0 – 95 %
Commutateur
de position de
porte
Page 1 sur 4
