7.2

Diagrammes de puissance

7.2.1 EKHWP

B EKHWP500B T/ L/min
D EKHWP300B
V
Quantité d'eau chaude sans chauffage supplémentaire
(T = 10 °C, T = 40 °C, T = 60 °C).
KW WW SP

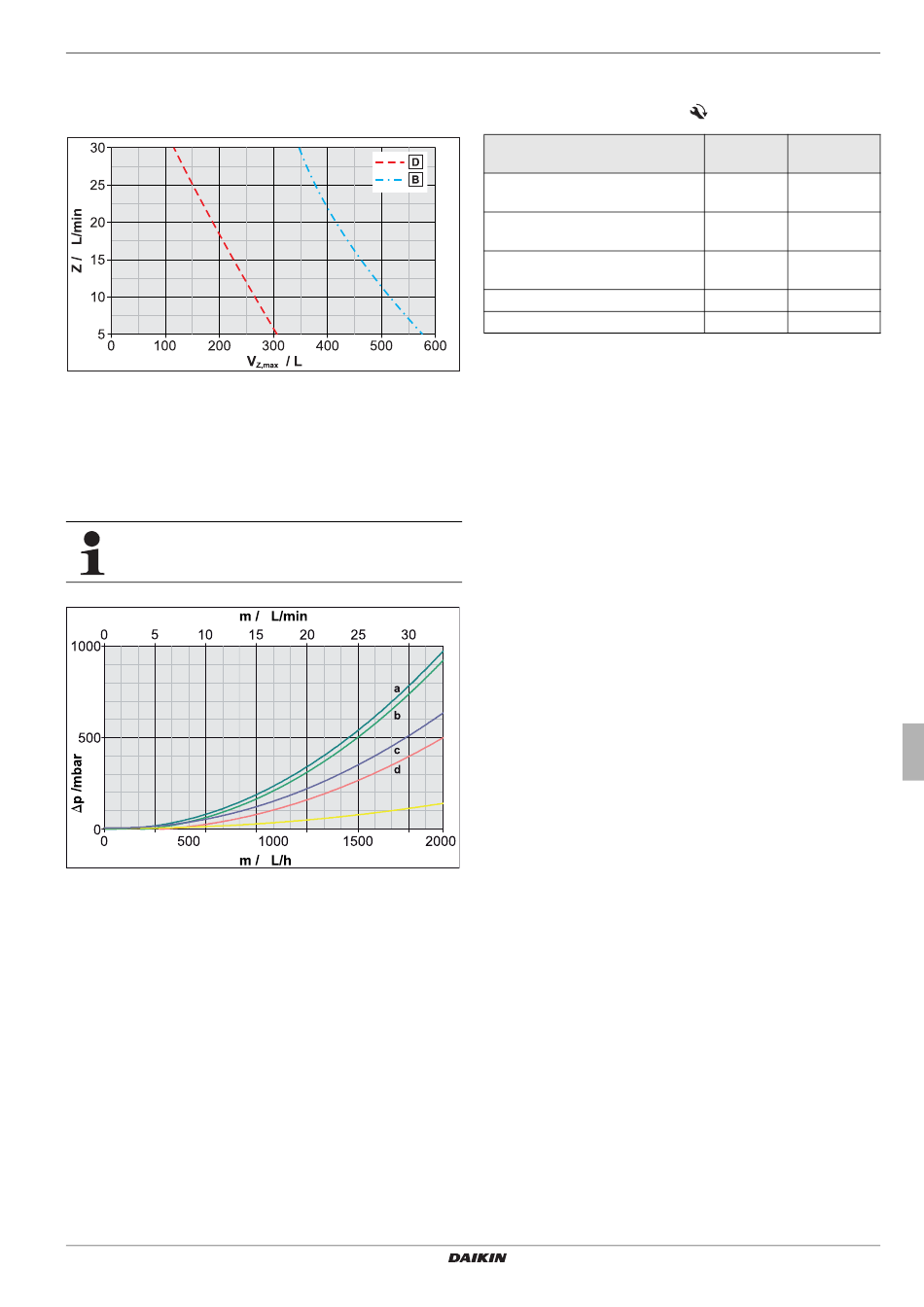

Fig. 7-1 Puissance d'eau chaude en fonction du débit de tirage
Dans de rares cas, des débits de tirage >36 l/min peu-
vent occasionner des bruits dans l'échangeur ther-
mique pour l'eau potable du ballon d'eau chaude.
a Échangeur de chaleur pour l'eau potable
(EKHWP500B)
b Échangeur de chaleur pour l'eau potable
(EKHWP300B)
c Échangeur de chaleur 1 pour la charge du ballon
(EKHWP500B)
c Échangeur de chaleur 1 pour la charge du ballon
(EKHWP300B)
f Échangeur de chaleur pour l'appoint de chauffage
(EKHWP500B)

p/mbar Chute de pression en millibar
m/ L/h Débit en litres par heure
m/ L/min Débit en litres par minute
Fig. 7-2 Courbe caractéristique de perte de pression pour les échan-
geurs thermiques
EKHWP 300/500B
Réservoir d'eau chaude haute puissance
008.1618733_00 – 02/2013
Débit de tirage en litres par minute
/L
Tmax
Quantité tirée maximum en litres

f


7 x Caractéristiques techniques

7.3 Couples de serrage

Désignation
Connexions de conduites hydrau-
liques (eau)
Booster-Heater
Câblage à la réglettte à bornes K1
(EHS)
Soulagement en tension (EHS)
Vis de fixation capuchons (EHS)
Tab. 7-2 Couples de serrage
Taille de Couple de
filetage serrage
1" 25 à 30 Nm
max. 10 Nm
1,5"
(à la main)
Tous 0,5 - 1,5 Nm
M20 6 Nm
4,2 x 19 1,5 Nm
Manuel d'installation et de maintenance
23
