Chapitre 2 — Installation et Configuration

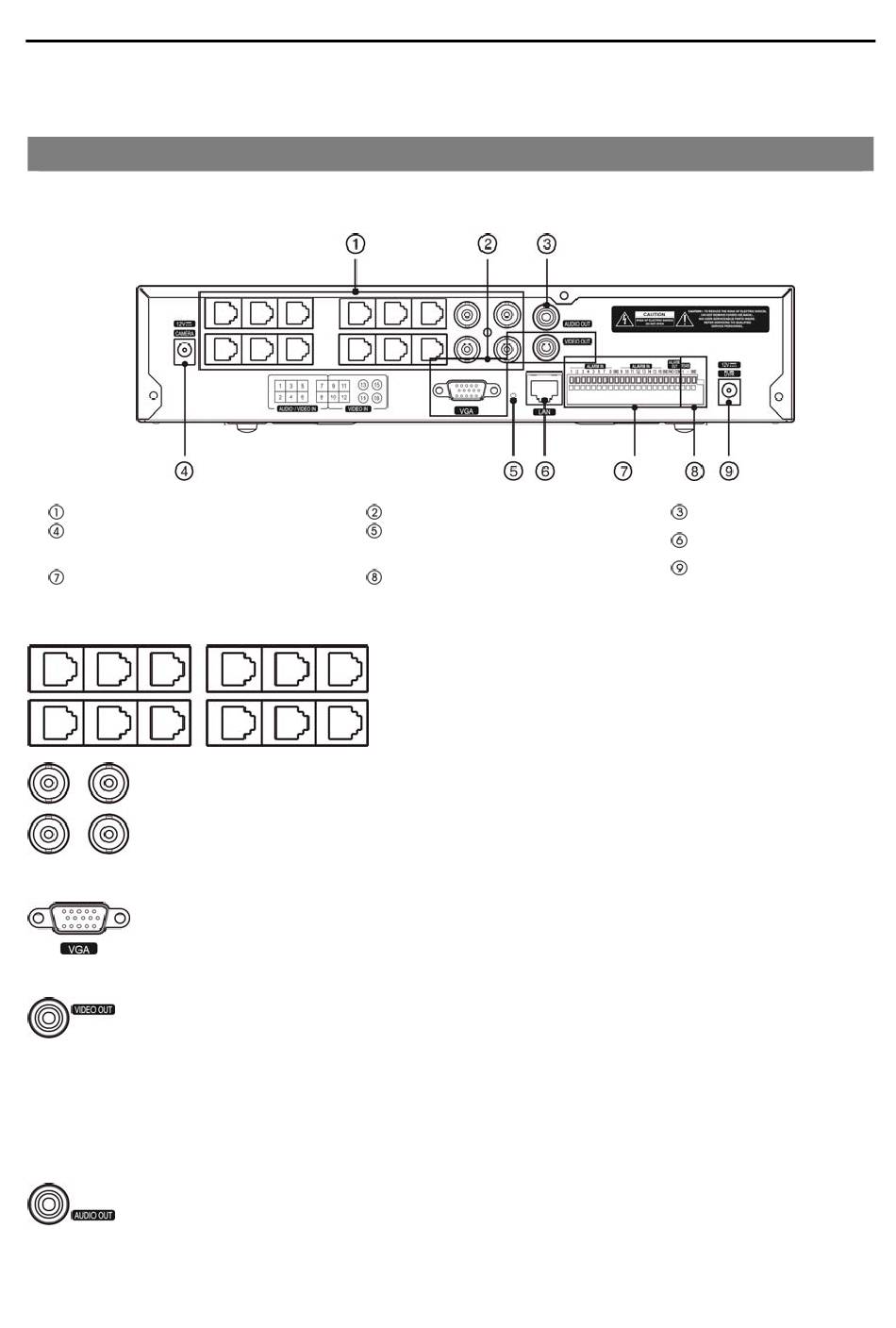

CONNECTEURS DU PANNEAU ARRIÈRE
Aucun outil spécial n'est requis pour installer le DVR. Reportez-vous aux manuels d´installation pour les autres
composants qui font partie de votre système. Votre DVR devrait être complètement installé avant de procéder.
Entrée Vidéo
Connecteur d´Alimentation de la
Caméra
Entrée/Sortie de l´Alarme
Connexion de l´Entrée Vidéo
Connectez les câbles coaxiaux des sources vidéo aux connecteurs BNC .
Connexion du Moniteur
Le connecteur VGA est fourni afin de vous permettre d´utiliser un moniteur standard d´ordinateur,
de synchronisation multiple, comme votre moniteur principal. Utilisez le câble fourni avec le
moniteur pour le connecter au DVR. Le moniteur VGA est automatiquement détecté lors de la
connexion.
Si vous préférez utiliser un moniteur de CCTV standard, connectez-le au connecteur VIdeo Out en
utilisant le connecteur RCA.
NOTE: Ce DVR supporte l´utilisation simultanée d´un moniteur VGA et d´un moniteur CCTV.
Connexion Audio
NOTE: L´utilisateur est tenu responsable de déterminer si les lois et règlements locaux permettent les
enregistrements vidéo.
Connectez
les sources audio au connecteur d´entrée audio des caméras de surveillance connectées aux connecteurs
RJ-12 modulaires du DVR. Reportez-vous au manuel des caméras de surveillance pour la configuration
de la Connexion Audio In (Entrée Audio). Votre DVR peut enregistrer jusqu´à huit sources audio.
Audio Out
(Sortie Audio) à votre amplificateur en utilisant le connecteur RCA. Connectez
Enregistreur Vidéo Numérique avec16 Canaux
Sortie Vidéo
Bouton de Réinitialisation aux
Paramètres d´Usine
Port RS-485
Connectez les câbles RJ-12 des caméras de surveillance aux
connecteurs modulaires RJ-12.
Sortie Audio
Port Réseau
Connecteur
d´Alimentation du DVR
7
