ascom
telePROTECT 155
Manuel d'installation et d'utilisation
Ascom (France) S.A.
28, avenue de l'Ile-Saint-Martin 92024 Nanterre Cedex Tel: 0811 90 20 10 Fax: 01 47 69 64 52
e-mail: info@ascomnira.fr
web: www.ascomnira.fr
U981AM3/telePROTECT155/revA/11.05.2009

Publicité

Table des Matières
loading

Sommaire des Matières pour ASCOM telePROTECT 155

  • Page 1 155 Manuel d'installation et d'utilisation Ascom (France) S.A. 28, avenue de l’Ile-Saint-Martin 92024 Nanterre Cedex Tel: 0811 90 20 10 Fax: 01 47 69 64 52 e-mail: info@ascomnira.fr web: www.ascomnira.fr U981AM3/telePROTECT155/revA/11.05.2009...
  • Page 2: Table Des Matières

    SOMMAIRE 1. Généralités 2. Presentation du recepteur d'alarme telePROTECT 155 3. Implantation 4. Description du récepteur d'alarme 5. Configuration 9 Installation et raccordement Programmation des alarmes Exemple de configuration classique Affectation des alarmes sur les relais de sorties "Mineure" et "Majeure"...
  • Page 3: Généralités

    Gestion de contacts filaires en entrée Gestion d’alarmes radio en entrée • • telePROTECT 155 gère la réception des signaux telePROTECT 155 gère la réception des signaux provenant de 3 entrées extérieures clairement radio des émetteurs portatifs a51 de la gamme telePROTECT.
  • Page 4 Synthèse des alarmes en sortie • En cas de panne de secteur, la batterie de • telePROTECT 155 offre à ses utilisateurs une secours prend le relais. Son autonomie est de 8 synthèse des alarmes en sortie. Chaque type Heures en veille.
  • Page 5: Presentation Du Recepteur D'alarme Teleprotect 155

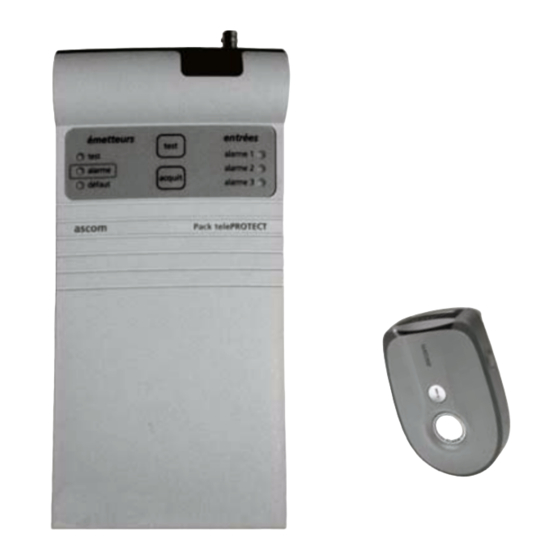

    2. Présentation du récepteur d’alarme telePROTECT155 2.1. Caractéristiques boîtier Taille : 275x130x60 mm Alimentation : 220V // 12,5 V DC +/- 10% émetteurs entrées test test alarme 1 Consommation : Max 600mA alarme alarme 2 acquit défaut alarme 3...
  • Page 6: Implantation

    3. Implantation du récepteur d’alarme telePROTECT155 S3 ; S2 Description des cavaliers et points de raccordement J1 : Branchement des Entrées d'Alarmes Exterieures (Bornier à vis 6 points) J2 : Branchement des Sorties de relais Mineures et Majeures (Bornier à vis 6 points) J3 : Connecteur RJ45 pour la connexion en liaison Sé-...
  • Page 7: Description Du Récepteur D'alarme

    4. Description du récepteur d’alarme telePROTECT155 Ascom France telePROTECT155 Batteries secours ALX1 Position du bouton reset caché en face arrière Borniers à vis enfichable sur la carte Alimentation 12V / 1A Entrée directe (mineure) Contact sec uniquement Sortie temporisée...
  • Page 8: Configuration

    5. Configuration A: Sélecteurs ou dipswitch à 8 positions sur le 5.1 Installation et raccordement capot du boitier Le boîtier se fixe au mur à l’aide de 3 vis. Voir la partie installation pages précédente. AE1 ou Capot AE2 ou Acquit EXT Il est équipé...
  • Page 9: Affectation Des Alarmes Sur Les Relais De Sorties "Mineure" Et "Majeure

    5.4 Affectation des alarmes sur les relais de sortie “Mineure” et “Majeure” L'affectation des alarmes sur les relais "Mineur" (direct) et "Majeur" (temporisé), s'effectue par le basculement de switch (8 positions) sur les blocs SW1 et SW2 (en ligne horizontale).
  • Page 10: Entrée 1 Ou Sélection De La Sécurité D'ouverture Capot Du Boitier

    5.6 Entrée 1 ou Selection de la sécurité d'ouverture capot du boitier Sélectionnez la position du cavalier pour definir l'alarme d'ouverture capot du boitier ou l'alarme exterieure 1 ALX1 ALX1 Attention: Pour l'entrée 1 Soit vous utilisez une entrée d'alarme, soit vous...
  • Page 11: Temporisation De La Sortie Majeure

    5.9 Sélection des alarmes transmises par le portatif a51 L'affectation des positions 4, 5, 6, 7 du switch de trans- mission d'alarme Test (émetteur) position non modifiable Alarme (émetteur) position non modifiable - (AI1) (Test), du portatif a51 Défaut (émetteur) position non modifiable...
  • Page 12: Connexions

    6. Connexions 6.1 Raccordement des Entrées d'alarmes 1. Raccorder par une paire torsadée sur une entrée suivant le type de contact (contact sec uniquement) sur le bornier à vis J1 situé au bas de la carte du telePROTECT155 EXT1...
  • Page 13: Test Rapide Du Module Et Avec L'émetteur A51

    7. Test rapide du module et avec l'émetteur a51 Module 1. Appuyez sur la touche "Test" de la face avant, pour Bouton Mute vérifier le bon fonctionnement des LEDs et du buzzer. Acquit d’Alarme Portatif (a51) 2. A l'aide d'un émetteur portatif déclencher une Cordon d’arrachement...
  • Page 14: Utilisation Du Teleprotect155

    9. Utilisation du telePROTECT155 Bouton test L'appui sur ce bouton permet d'allumer les led du boî- tier. Bouton d'acquit Lors d'une alarme le boîtier sonne et la led de l'alarme s'allume. émetteurs entrées test Appuyer sur le bouton [Acquit] afin de supprimer l'alarme.
  • Page 15: Emetteur D'alarme A51

    10. Emetteur d'alarme a51 10.1 Généralités Introduction Etiquette L'émetteur d'alarme a51 fait partie du système Recepteur IR (interne) d'alarme telePROTECT 151. En cas d'alarme, l'ap- pareil transmet un signal radio qui lui est propre. Bouton Mute Acquit d’Alarme Ces instructions se rapportent à la version program- mée de façon standard.
  • Page 16: Utilisation

    10.2 Utilisation Voir le mini guide d'utilisation multilangue de l'emetteur Appuyer sur le bouton d'alarme pour lancer une alarme vers le boitier Changement de l'accumulateur Note! Note! Voir figure précédente Baisser les deux languettes de fermeture et lever le couvercle vers le haut.
  • Page 17: Logiciel De Traçabilité Wincall Teleprotect155

    11.2 Téléchargement du logiciel wcp155setup095.zip Avant toute installation, il est nécessaire de télécharger le logiciel sous format .zip sur le site ascom France ( www.ascomonline.com). Deziper le logiciel puis lancer l'excution de l'installation en double cliquant sur "WCP155setup095.exe". Laissez vous guider par l'installation standard en laissant les paramètres par defaut.
  • Page 18: Liaison Série Rs232C Du Port De Communication

    11.5 Liaison serie RS232C du Port de communication Le port de communication série du PC doit être raccordé au connecteur femelle J3 (type RJ45) de la carte telePROTECT155 Ascom France telePROTECT155 Batteries secours ALX1 Position du bouton reset caché en face arrière...
  • Page 19: Gestion "Mot De Passe

    Ce mot de passe est : "changemoi" 11.7 Gestion "Date/Heure" Il faut synchroniser l'heure du telePROTECT 155 avec celle de votre ordinateur. Pour cela, Allez dans "Communication". Puis sélectionnez "Gestion Date/Heure" la fenêtre d'horodatage s'affiche Pour synchroniser l'heure du boitier telepROTECT155...
  • Page 20: Lecture De La Mémoire Interne Du Teleprotect155

    Cette action est à renouveller autant de fois que necessaire. Pour cela Pour cela, allez dans "Communication", puis "Liste des Lectures". La fenêtre "Liste des 100 dernières lectures du telePROTECT 155" s'affiche. 11.9 Gestion de l'historique des événements Pour acceder à la gestion ou logging des événements allez dans "Communication" puis "Données du module"...
  • Page 21: Gestion "Recherche

    11.10 Gestion "Recherche" Pour acceder au mode "Recherche", allez dans "Recherche", puis cliquez sur "Mode Recherche". Le mode "Recherche" est paramétrable. Il est possible de choisir quels sont les types d'événements que l'on veut faire afficher. Pour cela, valider le ou les cases à...
  • Page 22: Fonction D'effacement Des Données Enregistrées En Mémoire

    11.11 Fonction d'effacement des données enregistrées en mémoire Pour effacer la mémoire, allez dans "Communication", Effacer "Données". Une fenêtre de confirmation de l'action d'effacement des données dans le module telePROTECT155 s'affiche. Vous devez entrez le mot de pase que vous avez précedemment choisi. Si vous n'avez pas choisi de mot de passe, celui par defaut est: "changemoi".
  • Page 23: Notes

    12 NOTES: U981AM3/telePROTECT155/revA/11.05.2009...
