Sommaire des Matières pour OM POWER OM2500 HF

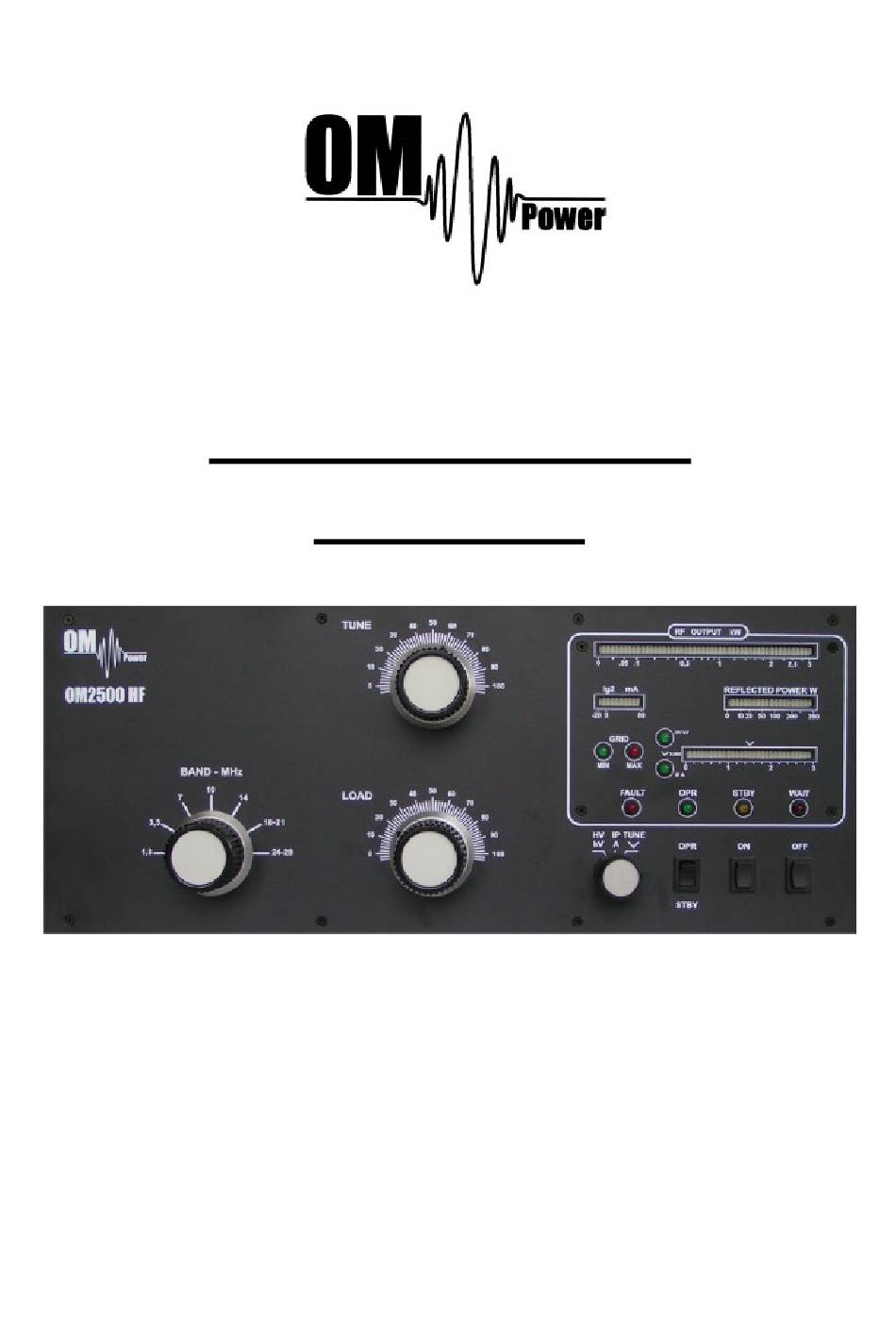

- Page 1 Manuel de l'utilisateur OM2500 HF AMPLIFICATEUR HF À TUBE GU84B...
- Page 2 Description générale de l'amplificateur HF L'amplificateur est conçu pour toutes les bandes « HF » entre 1,8 et 29 Mhz (bandes WARC incluses) et tous les modes. Une tétrode russe GU84b est utilisée pour délivrer jusqu'à 2700 Watts. Cela représente plus de 4 KW PEP ! Caractérisques : Fréquences : 1,8 –...
- Page 3 Description générale de l'amplificateur HF OM2500 Vue de dessus de l'amplificateur ouvert Partie HF Cet amplificateur utilise une tétrode GU84b montée « cathode à la masse » (l'entrée se faisant sur la grille de contrôle). Cet amplificateur obtient une excellente linéarité grâce à la stabilisation de la tension de polarisation de la grille de contrôle et de la grille de commande.
- Page 4 ALIMENTATION ÉLECTRIQUE L'alimentation électrique est assurée par deux transformateurs toriques de 2 KVA. Un démarrage en douceur est obtenu grâce à des relais et des résistances. La haute tension d'anode provient de 8 enroulements 300V/2A. Chaque transformateur dispose de son propre redresseur-filtreur. Des résistances de protection sont employées dans le circuit de haute-tension pour protéger contre les surcharges.
- Page 5 Vue arrière de l'amplificateur Câble de contrôle : Le câble de contrôle blindé (livré quand vous achetez un OM2500) permet de commuter entre réception et émission. Un socle CINCH est utilisé côté amplificateur. Du côté du poste émetteur-récepteur, utilisez la sortie réservée pour cet usage. Pendant l'émission, la partie centrale de la prise CINCH est mise à...
- Page 6 Mise à la terre : L'amplificateur doit être correctement mis à la terre ! Connectez la vis de la face arrière de l'amplificateur au réseau de terre de l'habitation avec un câble de cuivre de 4 mm de section au minimum. Prenez soin de connecter votre poste émetteur-récepteur au même réseau de terre dans votre station ! Si vous utilisez votre amplificateur pour une puissance élevée, vous devez vous assurer...
- Page 7 REGLAGE : Cet amplificateur fonctionne en classe AB. Il est ainsi possible d'obtenir une puissance de sortie maximale tout en conservant une excellente linéarité. Pour atteindre cet objectif, l'amplificateur doit être correctement réglé. L'utilisation d'un PA mal réglé peut engendrer des dysfonctionnements, l'augmentation du courant grille (la LED GRID-MAX s'allumant alors), et des interférences TV et Radio (TVI/BCI).
- Page 8 Régler l’amplificateur pour une puissance de 2 500W 1. Un tableau de réglage est fourni avec l’amplificateur. Choisissez une Bande avec le commutateur de bande et positionnez les boutons “TUNE” et “LOAD” à l’aide du tableau ci-dessous. (Vous pouvez trouver le tableau de réglage à l’adresse suivante : www.dl3jj.de/tunetable.html Bande Tune...
- Page 9 6. Réglez TUNE de façon à ce que le Bargraph TUNE-LED s’allume le plus à gauche possible. 7. Réglez LOAD de façon à ce que le Bargraph TUNE-LED sur l’échelle TUNE s’allume jusque sous le symbole “V” . S’il est possible d’obtenir un accord LOAD sur 2 positions, choisissez celui qui est le plus à...
