En
courant
(ON)
Interrupteurs de vérification de fermeture
(interrupteurs actionnés lorsque la vanne est fermée)
Contrôle des opérations
AVERTISSEMENT
■ Ne pas laisser le combustible s'accumuler dans la
chambre
de
combustion.
combustible-air risque d'être explosif.
MISE EN GARDE
■ Ne pas mettre le système en service avant d'avoir
effectué les contrôles appropriés. Tous les tests
doivent être confiés à un technicien qualifié.
Fermer toutes les vannes manuelles au premier
signe de problème, faute de quoi une explosion
risque de se produire.
Eclipse AutoTite Vannes automatiques d'arrêt de gaz, V2, Guide d'installation 756, 4/26/2013
Hors
Alimentation
courant
(Off)
Fusible de 15 A
Interrupteur de débit d'air
Entre barrages et limites
Vanne 1
Vanne 2
C
NC
C
2000AT en position fermée

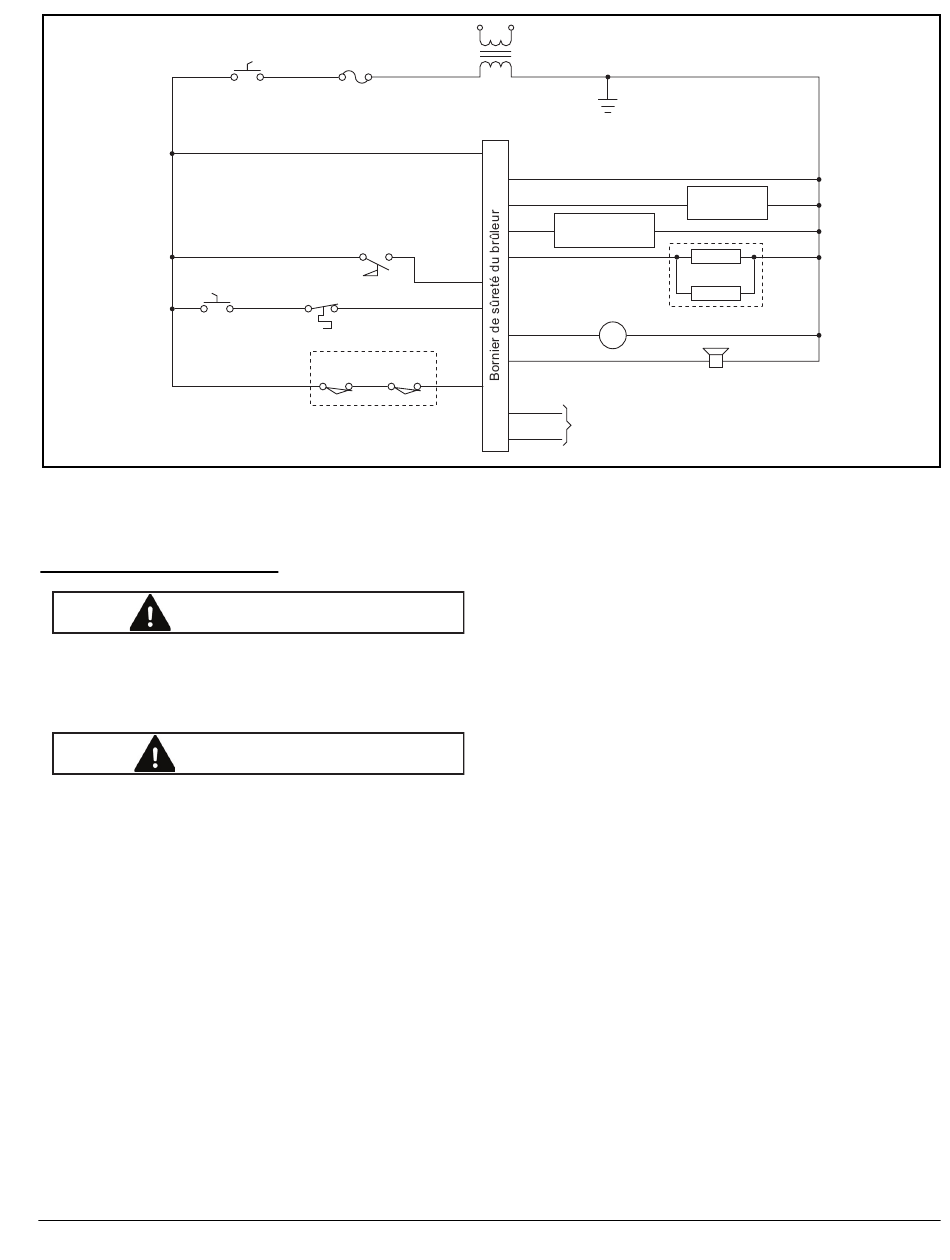

Figure 2.7 Schéma de câblage du protecteur de combustion
type Veri-Flame à l'aide de deux vannes 2000AT selon les
exigences de NFPA 86 ou de EN 746-2, selon le cas
Un
Transformateur
d'allumage
Moteur du
ventilateur
NC
Détecteur de flamme
mélange
Solénoïde
de veilleuse
1
2
Vanne 1
2000 AT
1
2
Vanne 2
CON
Alarme
11
