Montage mécanique
Le transformateur d'intensité est prévu pour être monté sur un rail
normalisé de 35 mm suivant DIN EN 50022.
Ð Encliquetez le transformateur d'intensité sur le rail.
2
1
11 12
21 22 31 32 33

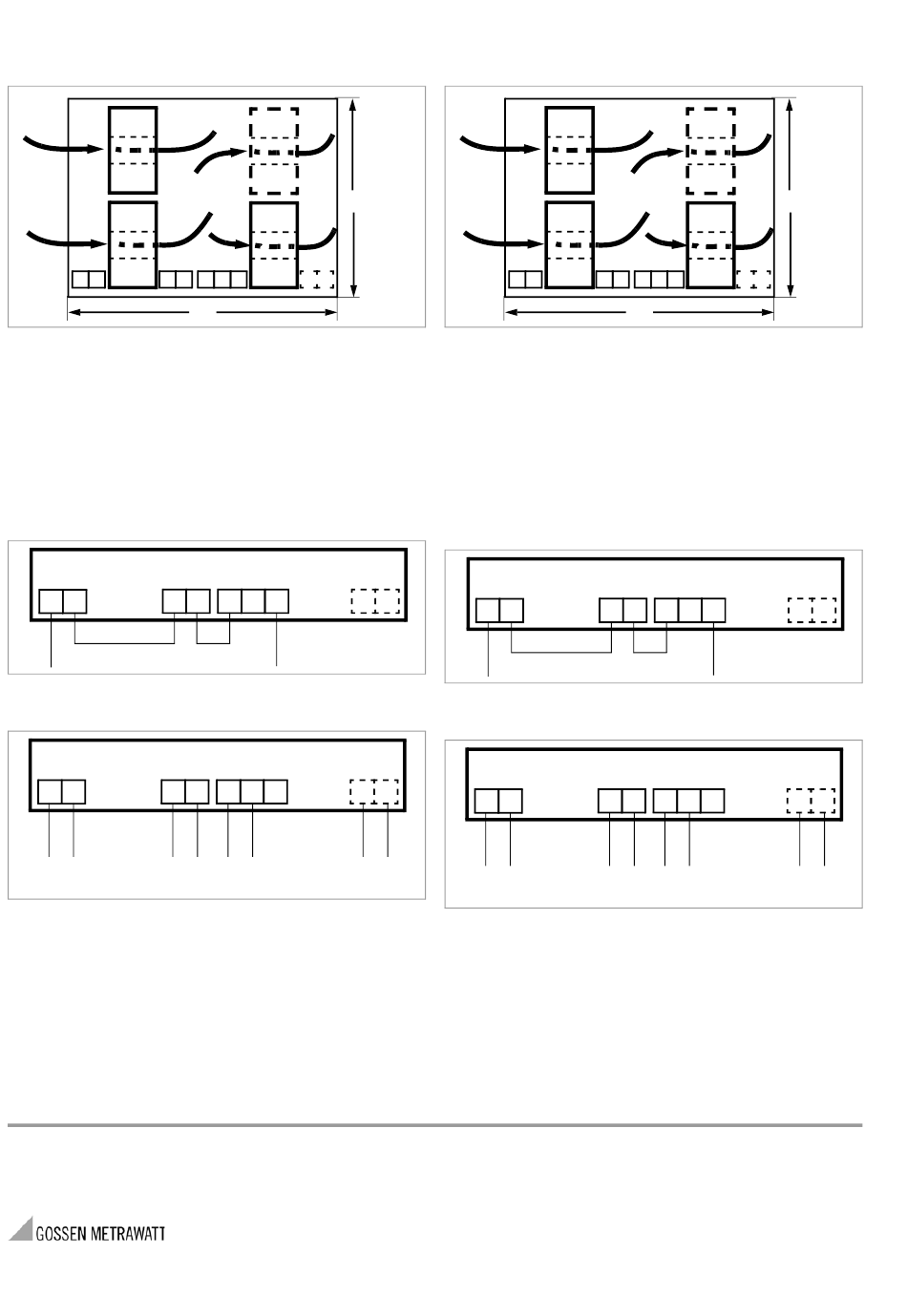

Illustration 1 Schéma dimensionnel et position des branchements
2
Branchement électrique
Ð Tirez les fils d'alimentation des charges électriques à travers
les transformateurs d'intensité 1 à 4, illustration 1.
Diamètre 8.8 mm.
Remarque: en cas de faibles courants, la résolution peut être
augmentée en faisant passer plusierus fois les fils
d'alimentation. Dans ce cas:
courant d'entrée · nombre de boucles 40 A.
Ð Raccordez les sorties suivant les illustrations 2 et 3.
GTZ 4121 ...
11 12
21 22 31 32 33
Fils de liaison
–
Illustration 2 Branchement des sorties avec un courant triphasé
(transformateurs 1 ... 3)
GTZ 4121 ...
11 12
21 22 31 32 33
–
+
–
1
Illustration 3 Branchement des sorties avec un courant alternatif
GTZ4121000R0001 (3 transformateurs) approprié pour
1 charge à courant triphasé (transformateurs 1 ... 3)
ou 3 charges à courant alternatif
GTZ4121000R0002 (4 transformateurs) approprié pour
4 charges à courant alternatif ou
1 charge à courant triphasé (transformateurs 1 ... 3) et
1 charge à courant alternatif (transformateur 4)
Erstellt in Deutschland • Änderungen vorbehalten
Edited in Germany • Subject to change without notice
Rédigé en Allemagne • Sous réserve de modifications
Redactado en Alemania • Reservadas las modificaciones
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germany
4
82,5
3
41 42
93
+
+
–
+
2
3
Phone +49 911 8602-111
Fax
+49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com
1
Montaje
Este transformador de intensidad está concebio para un montaje
sobre carril nomralizado 35 mm según DIN EN 50022.
Ð Enclavar el transformador en el carril normalizado.
11 12
Figura 1
Croquis y ubicacion de las conexiones
2
Conexionado eléctrico
Ð Tender las lineas hacia los receptores pasando a través de los
transformadores 1 hasta 4, figura1.
Diametro 8,8 mm.
Nota:
En el caso de intensidades pequeñas se puede
aumentar la resolución pasando las lineas varias veces
através de los transformadores.
Entonces deberá regir:
intensidad de entrada · numero de espiras 40 A.
Ð Conectar las salidas según las figuras 2 y 3.
41 42
11 12
–
Figura 2
Conexión de las salidas en corriente trifásica
(transformadores 1 ... 3)
41 42
11 12
–
+
–
+
4
1
Figura 3
Conexión de las salidas en corriente alterna
GTZ4121000R0001 (3 transformadores) apropiado para
1 receptor trifásico (transformadores 1 ... 3)
o 3 receptores de corriente alterna
GTZ4121000R0002 (4 transformadores) apropiado para
4 receptores de corriente alterna o
1 receptor trifásico (transformadores 1 ... 3) e
1 receptor de corriente alterna (transformador 4)
2
4
1
3
21 22 31 32 33
41 42
93
GTZ 4121 ...
21 22 31 32 33
Ligaduras de alambre +
GTZ 4121 ...
21 22 31 32 33
–
+
–
+
2
3
82,5
41 42
