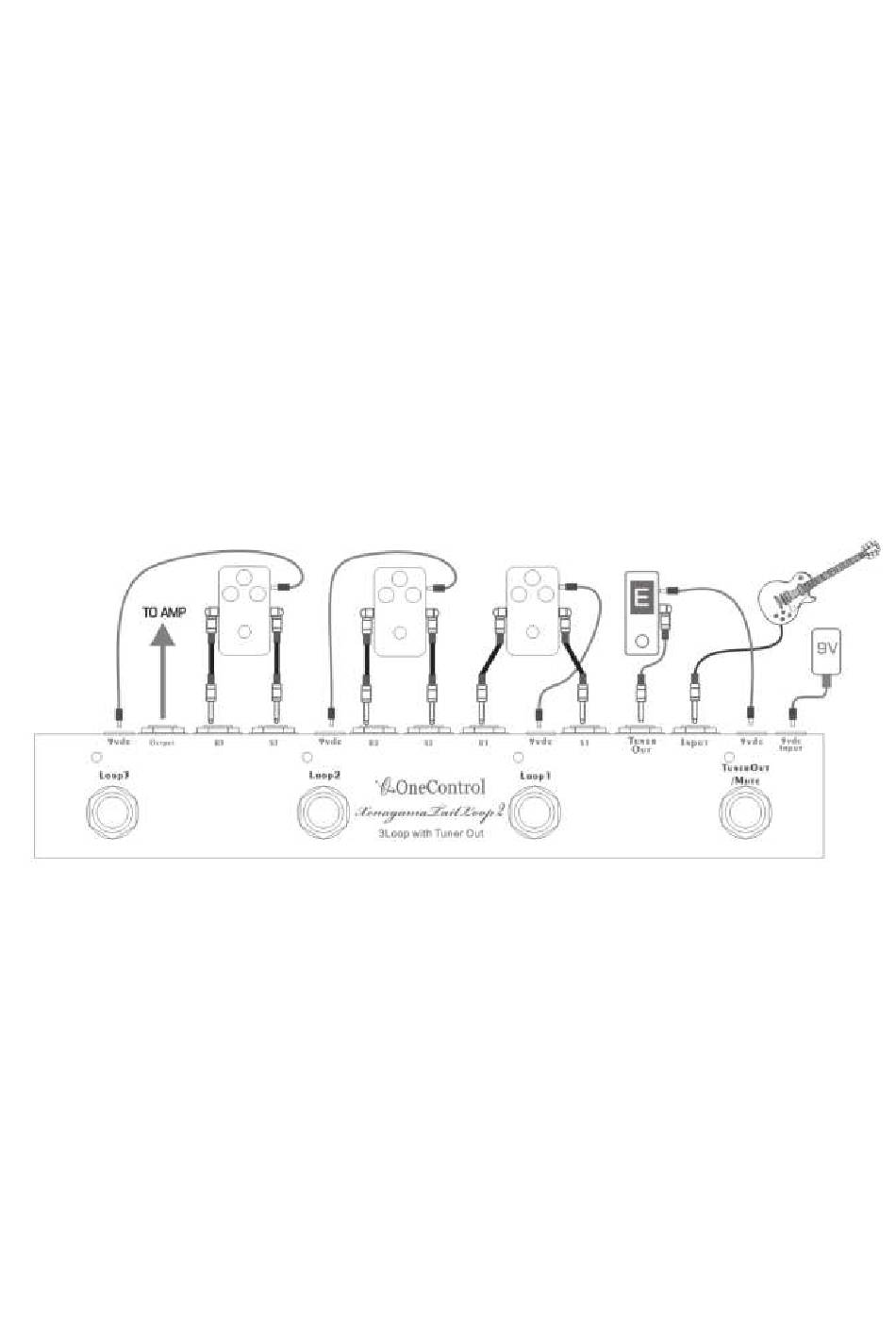

Ces connecteurs correspondent aux sorties des boucles 1 à 3. Elles doivent être branchées sur
les entrées de vos pédales d'effets. Lorsqu'une boucle est désactivée, la sortie correspondante
est passée en sourdine.
7. Entrées RETURN 1-3 :
Ces connecteurs correspondent aux entrées de retour des boucles 1 à 3. Les sorties de vos
pédales d'effet doivent être branchées sur ces entrées.
8. OUTPUT :
Cette sortie standard est utilisable avec votre amplificateur.
9. Sorties 9V C.C. :
Ces connecteurs peuvent alimenter vos pédales d'effet 9 V. Notez cependant qu'ils tirent leur
puissance (en guirlande) de l'alimentation branchée sur le connecteur 9VDC INPUT, et que la
puissance totale disponible dépend donc de l'alimentation utilisée.
Tutoriel :
Caractéristiques techniques :
Consommation électrique : 5 mA au max, alimentation 9V à centre négatif (pour les témoins
LED).
DIMENSIONS : 244 x 41 x 46 mm (connecteurs jack et footswitchs inclus)
POIDS : 300 grammes
