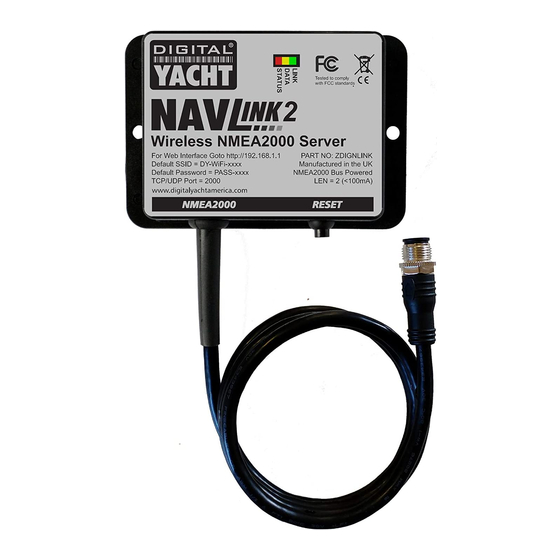

- Page 1 NAVLINK2 SERVEUR WIFI NMEA 2000 Nom WiFi : DY-WiFi-xxxx Mot de passe WiFi : PASS-xxxx xxxx est un code à quatre chiffres uniques au NavLink2 Adresse IP 192.168.1.1 et port 2000 [Tapez ici]...
- Page 2 Vis M3 ou M4 ou un autre système pour installer le produit comme par exemple du velcro (non fourni) Pour afficher les données du NavLink2, vous devez avoir : • Un logiciel ou application de navigation PC, iPhone/iPad, Mac ou Android •...
- Page 3 3. Installation Le NavLink2 est IP54 (résistant à l’eau) et doit être installé sous le pont dans un endroit au sec. Avant d’installer le produit, veuillez prendre en considération : • Acheminement du câble NMEA2000 • Ne pas installer dans un endroit métallique (pour ne pas réduire la transmission Wi-Fi) •...
- Page 4 Installation Etape 2 – Connexion au réseau NMEA2000 • Connectez le câble NMEA2000 du NavLink2 à un connecteur libre de votre réseau NMEA2000 • NavLink2 s’autoalimente depuis votre réseau NMEA2000 et donc aucune connexion supplémentaire n’est requise. • Si vous n’avez pas de réseau NMEA2000 alors, nous vous conseillons notre kit de câblage NMEA2000 qui fournit tous les...
- Page 5 NMEA200 logiciel Installation Etape 4 – Interface Wi-Fi • Par défaut, le NavLink2 créé un point d’accès Wi-Fi à bord de votre bateau (access point). Le nom (SSID) du point d’accès est : DY-WiFi-xxxx “ ” ou xxxx est un code unique à votre appareil Manuel d’installation NavLink2 V2.00...
- Page 6 Le NavLink2 peut transmettre les données avec le protocole UDP (connexion avec plusieurs appareils) ou avec le protocole TCP (connexion à un seul appareil). • L’adresse IP et le numéro de port par défaut du NavLink2 sont : Adresse IP 192.168.1.1 Port 2000 •...
- Page 7 Vous pouvez donc configurer tous les éléments ci-dessous : Réglage des modes de communications (Communication Settings) La vitesse baud du NavLink2 est préréglée à 230400 baud et ne peut pas être changée. Choisissez le mode de protocole UDP ou TCP (nous vous recommandons de choisir le mode UDP si vous voulez connecter le Navlink2 a plusieurs tablettes, PC et smartphones).
- Page 8 " Update Settings ". Le NavLink2 enregistrera les nouveaux paramètres et redémarrera, ce qui prend normalement environ 30 secondes. Mode NMEA Par défaut, le NavLink2 est configuré sur le mode Gateway HS pour être compatible avec le plus de logiciels et applications. MODE Interface...
- Page 9 à tout appareil qui s'y connecte (via DHCP). Vous pouvez modifier le nom et le mot de passe du réseau et si nécessaire le canal utilisé par le NavLink2. Pour le reste des paramètres réseau, nous vous recommandons de ne rien changer.
- Page 10 Si vous avez fusionné le WiFi du NavLink2 avec un réseau WiFi existant grâce au mode station, alors il se peut que l’adresse IP de l’interface web soit changé et ainsi, après avoir mis à jour le NavLink2 en mode station, il faudra entrer l’adresse http://dy-wifi.local...
- Page 11 Voir les données NMEA (View Data) En cliquant sur le bouton View data, vous pouvez voir exactement quelles données le NavLink2 convertit et envoie à votre application, cliquez sur le bouton "View Data" et une page web apparaîtra et des données NMEA défileront.
- Page 12 Reset du NavLink2 pendant plus de 10 secondes. 5. Fonctionnement du NavLink2 Le NavLink2 consomme environ 0,1 amp. Quand le produit reçoit des données NMEA, alors la led « data » en jaune va clignoter. Si le produit reçoit beaucoup de données NMEA, alors cela peut être normal que la led «...
- Page 13 NMEA0183. Si vous avez des soucis pour vous connecter au Wi-Fi du NavLink2, alors veuillez cliquer sur le bouton Reset pendant 10 secondes, puis essayez à nouveau de vous connecter. Si vous êtes dans une marina (ou il y a énormément de réseau Wi-Fi), alors vous pourrez avoir des difficultés à...
