Sommaire des Matières pour Delta performance 25
- Page 1 / 35 / 45 / 55 / F35 / F45 / F55 / G35 / G45 / G55 Notice d’installation, d’utilisation et d’entretien FR • 1...
-
Page 2: Table Des Matières
INDEX AVERTISSEMENTS Destinataires de cette notice Symboles Recommandations Normes en usage Avertissements INTRODUCTION Déscription générale Principe de fonctionnement Caractéristiques constructives MODE D’EMPLOI Se familliariser avec le tableau de commande Pression du système de chauffe Mise en sécurité des brûleurs CARATÉRISTIQUES TECHNIQUES Généralités Conditions extrêmes d’utilisation Dimensions... -
Page 3: Avertissements
AVERTISSEMENTS DESTINATAIRES DE CETTE NOTICE NORMES EN USAGE Les produits ont reçu le certificat “CE” selon les normes en vigueur dans Cette notice s’adresse: différents pays (Directives Européennes 92/42/CEE “rendement”, - à l’ingénieur chargé de la prescription 90/396/CEE “appareils à gaz”). Ces produits ont également reçu les - à... -
Page 4: Introduction

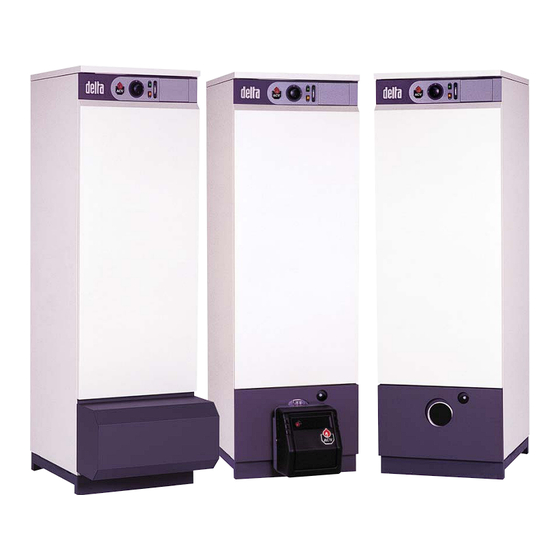

(en option) la puissance, 4 ou 8 tubes de fumée en acier d’un diamètre • Les modèles DELTA Performance 25, 35, 45 et 55 - avec des intérieur de 64 mm. Chacun des tubes est équipé d’un puissances utiles réglables entre 22 et 62 kW - sont livrés sans turbulateur en acier spécial destiné... - Page 5 INTRODUCTION Couvercle démontable de la jaquette(accès aux chicanes) Tableau de commande Réduction de cheminée Thermostat de sécurité à réarmement manuel (103°C) Isolation en mousse de polyuréthane Bulbe du thermostat limite (95°C) Corps externe contenant le fluide primaire Face avant démontable Bulbe du thermostat de réglage Jaquette latérale Porte foyère...
-
Page 6: Mode D'emploi
MODE D’EMPLOI PRESSION DU SYSTEME DE CHAUFFAGE Il est recommandé de faire entretenir votre installation La pression du circuit chauffage doit être d’au moins 1 bar et chaque année par un technicien qualifié. doit être régulièrement contrôlée par l’utilisateur final. Veillez à... -
Page 7: Mise En Sécurité Des Brûleurs
MODE D’EMPLOI MISE EN SÉCURITÉ DES BRÛLEURS Si le brûleur fioul est inopérant: Si le brûleur gaz est inopérant: 1. La lampe témoin du brûleur s’allume. 1. Démonter la coiffe protectrice du bûleur. 2. Appuyer sur le bouton de réarmement du brûleur. 2. -
Page 8: Caratéristiques Techniques
CARACTERISTIQUES TECHNIQUES GÉNÉRALITÉS Les appareils sont livrés complètement assemblés, testés et emballés sur un support en bois avec des bords anti-choc; le tout étant protégé par un film en plastique thermorétractable. Au moment de la réception et après avoir retiré l’emballage, veuillez vérifier que les appareils n’ont pas été... -
Page 9: Installation
INSTALLATION CHAUFFERIE Raccordement cheminée de type: B23 Le raccordement à la cheminée se fera au moyen d’un conduit métallique placé en pente ascendante de la chaudière vers la Important cheminée. Il doit être facilement démontable pour permettre • Ne jamais obstruer les ventilations. l’accès aux tubes de fumée lors de l’entretien de la chaudière. -
Page 10: Raccordement Chauffage
INSTALLATION RACCORDEMENT CHAUFFAGE EXEMPLE DE RACCORDEMENT SIMPLE CIRCUIT 1. Vanne mélangeuse à 3 voies motorisée 2. Soupape de sécurité tarée à 3 bar avec manomètre 3. Circulateur 4. Clapet anti-retour 5. Vanne de remplissage de l’installation 6. Vase d’expansion 7. Régulation ACV 13.00 (voir kit de régulation page 11) 8. -
Page 11: Kit De Régulation
INSTALLATION KIT DE RÉGULATION [EN OTION] KIT 1: ACV 13.00 / DE BASE Kit de base pour la régulation de la température de départ du circuit chauffage en fonction des conditions atmosphériques. Il comprend: un régulateur de température avec horloge analogique, une sonde d’applique de température du fluide primaire (-30/130°C), une sonde extérieure (-30/50°C), un servomoteur SSY 319 230 V - 3 broches et un socle intermédiaire. -
Page 12: Raccordement Électriques
RACCORDEMENTS ÉLECTRIQUES RACCORDEMENT ÉLECTRIQUE [CHAUDIÈRE] N T1 T2 S3 B4 PRINCIPE D’ALIMENTATION La chaudière fonctionne en monophasé 230 V - 50 Hz. A l’extérieur de la chaudière, il faut prévoir l’installation d’un coffret avec interrupteur général et fusibles de 6 A pour permettre la coupure de l’alimentation électrique de la chaudière lors des entretiens et avant toute intervention sur celle-ci. -
Page 13: Caratéristiques Brûleurs Fioul
4 x Ø6.5 (M8) Ø112 Ø28 Pour équiper le modèle DELTA Performance, nous avions besoin d’un brûleur très performant en assurant une parfaite combustion. Nous avons opté pour la toute nouvelle technologie des brûleurs ACV BM R 31, BM R 51 et BM 101. -
Page 14: Caratéristiques Brûleurs Gaz
CARACTERISTIQUES BRULEUR GAZ BRULEUR GAZ A PREMELANGE AIR/GAZ ACV BG 2000-S Le brûleur BG 2000-S est préréglé en usine au gaz naturel. Le brûleur à prémélange air/gaz BG 2000-S est équipé d’une vanne gaz Honeywell, d’un venturi et d’un relais de commande électrique. La vanne gaz a été... - Page 15 CARACTERISTIQUES BRULEUR GAZ Porte foyère Rampe brûleur Câble d’allumage Câble d’ionisation Regard de flamme Relais de commande / contrôle Réglage du potentiomètre Prise d’alimentation du brûleur Ventilateur Electrode d’allumage Vanne gaz RESET du brûleur Electrode d’ionisation Raccordement gaz Ø 3/4” [femelle] Isolation porte foyère Venturi Cordon d’étanchéité...
-
Page 16: Mise En Service Et Entretien
MISE EN SERVICE ET ENTRETIEN REMPLISSAGE DES CIRCUITS VIDANGE DE LA CHAUDIERE SANITAIRE ET CHAUFFAGE L’eau s’écoulant du robinet de vidange est très chaude et peut causer de très graves IMPORTANT brûlures. Eviter la présence de toute personne Il est essentiel que le ballon sanitaire soit sous pression à... - Page 17 MISE EN SERVICE ET ENTRETIEN FR • 17...
- Page 18 FR • 18...
- Page 19 N° 25 - F25 35 - F35 45 - F45 55 - F55 30537054 30537054 30537055 30537055 30537389 30537389 30537227 30537227 21473338 21473338 21473339 21473339 21473338 21473338 21473339 21473339 21472338 21472338 21472339 21472339 21472338 21472338 21472339 21472339 21471338 21471338 21471339 21471339 21471338 21471338...
- Page 20 25 - F25 - G25 35 - F35 - G35 45 - F45 - G45 55 - F55 - G55 24614093 24614093 24614093 24614093 54766016 54766016 54766016 54766016 ON/OFF 54766017 54766017 54766017 54766017 54442045 54442045 54442045 54442045 54764021 54764021 54764021 54764021 54763007 54763007...
- Page 21 25 - F25 - G25 35 - F35 - G35 45 - F45 - G45 55 - F55 - G55 50423337 50423337 507F3033 507F3033 557A0016 557A0016 507F2005 507F2005 507F2005 507F2005 51305000 51305000 51305000 51305000 55426001 55426001 55426001 55426001 63438001 63438001 63438001 63438001 47438008...
- Page 22 237E0009 237E0009 BM R 31 23860600 BM R 51 23860200 BM 101 237D0063 BG 2000-S/25 237D0066 BG 2000-S/35 237G0065 BG 2000-S/45 237D0013 BG 2000-S/55...
