RP-405 MKII Relay Pack

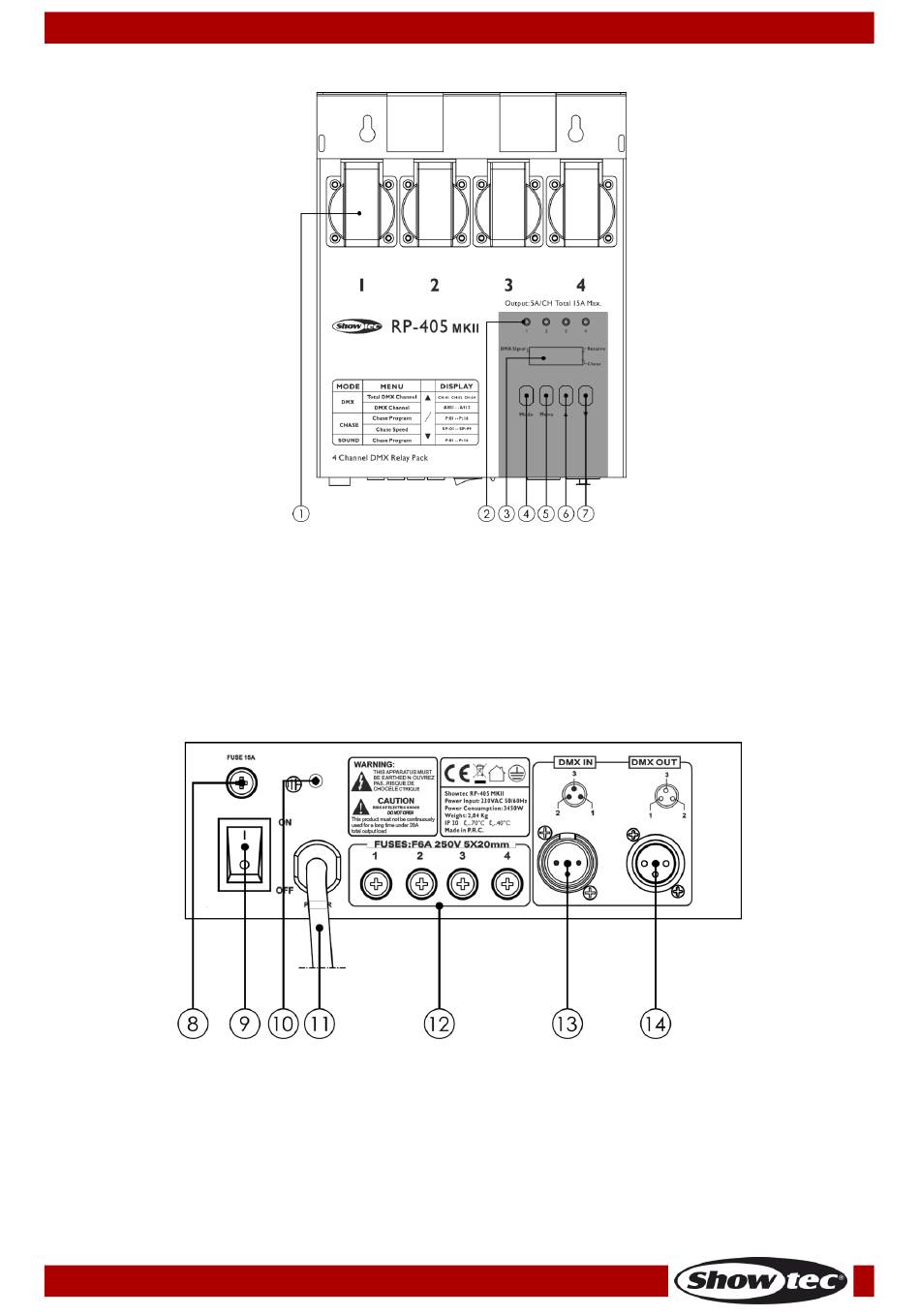

Panneau avant

01) 4 prises sur châssis Schuko
02) Témoins LED de canal
03) Écran LED
04) Bouton Mode
05) Bouton Menu
06) Bouton Up
07) Bouton Down
Face inférieure
08) Fusible principal 15 A
09) Interrupteur d'alimentation ON/OFF
10) Connexion à la terre
11) Câble d'alimentation Schuko (1,3 m)
12) 4 fusibles 6,3 A/250 V
13) Entrée du connecteur de signaux DMX à 3 broches
14) Sortie du connecteur de signal DMX à 3 broches
Code commande : 50753
8
Schéma 1
Schéma 2
