67.301/2
RLP 10
x
1
t
A
y
100
Xp
t
Tn
B
Régulateur PI
B02214

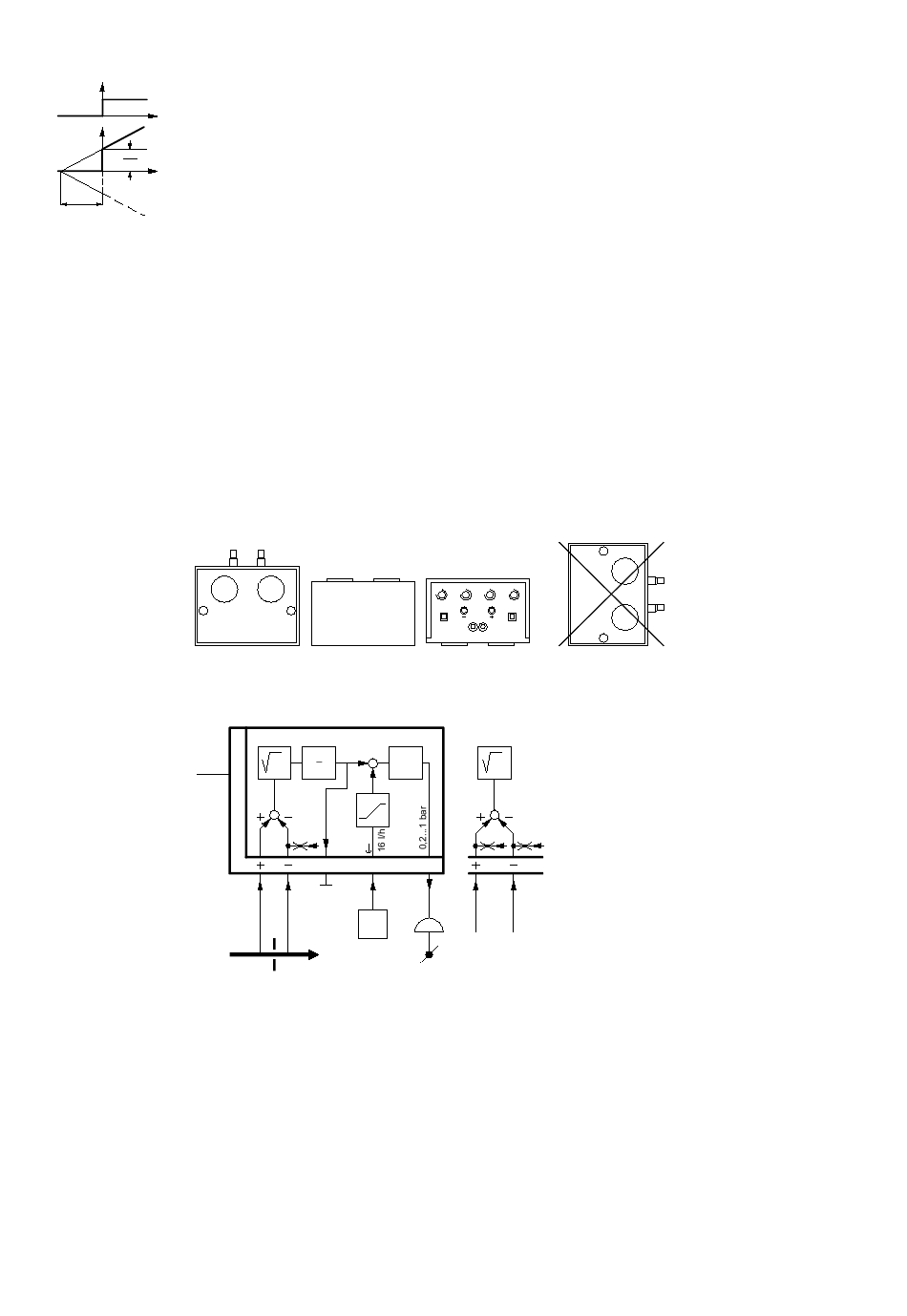

Fonctionnement RLP 10
La pression différentielle (10...250 Pa) générée par un diaphragme de mesure ou par un tube de Pitot
est transformée par un convertisseur quadratique en un signal normalisé (0,2...1,0 bar) linéaire par
rapport au débit. La grandeur de conduite w de la borne 6 (par ex. régulateur de température TSP 80)
décale la valeur du débit. Le débit est limité par les ajustages „min" et „max" et est comparé à la va-
leur instantanée. L'écart de réglage est compensé par un régulateur intégral sans écart permanent.
Informations techniques
Manuel technique VAV 7000 621 002
Remarques concernant l'étude du projet et le montage
Les régulateurs de température TS. P 80 et TK. P 80 (sans amplificateur) sont recommandés pour la
régulation de température. L'alimentation des régulateurs de température s'effectue par un étrangle-
ment interne de la borne 6 du RLP.
Influence E: La pression de sortie 0,2...1,0 bar du régulateur de température (grandeur de conduite
20...100%) décale la valeur de consigne du débit de 10...250 Pa (valeur de réglage E = 1,0). A l'aide
d'une petite vis interne, le domaine de valeur de consigne peut être augmentée du facteur 2 ou ré-
duite.
E = 1,4: 100% de grandeur de conduite augmente le débit de 1,4, pression différentielle = 500 Pa
E = 0,7: 100% de grandeur de conduite réduit le débit de 0,7, pression différentielle = 125 Pa
Pour l'ajustage de l'influence E, l'appareil de test XYP 3 est nécessaire.
Un positionneur ne doit pas être raccordé entre un régulateur intégral (RLP 10) et un servomoteur de
vanne ou de volet. La pression de sortie doit être raccordée directement au servomoteur.
Le montage sur le côté n'est pas admis!
Schémas des raccordements
RLP 10 F001 (F905)
B (A)
E
- (+)
1
∆P
1,3 bar
E
1
+ (-)
p
1
min
x
i
3
∆P
w
Grandeur de conduite
∆p
Pression différentielle
y
Pression de sortie
I
Régulateur I
Sauter Components
F904 (F916)
I
∆P
max
6
2
w
y
T
∆P
A02888a
B04008
7167301002 05
