Plaque de montage

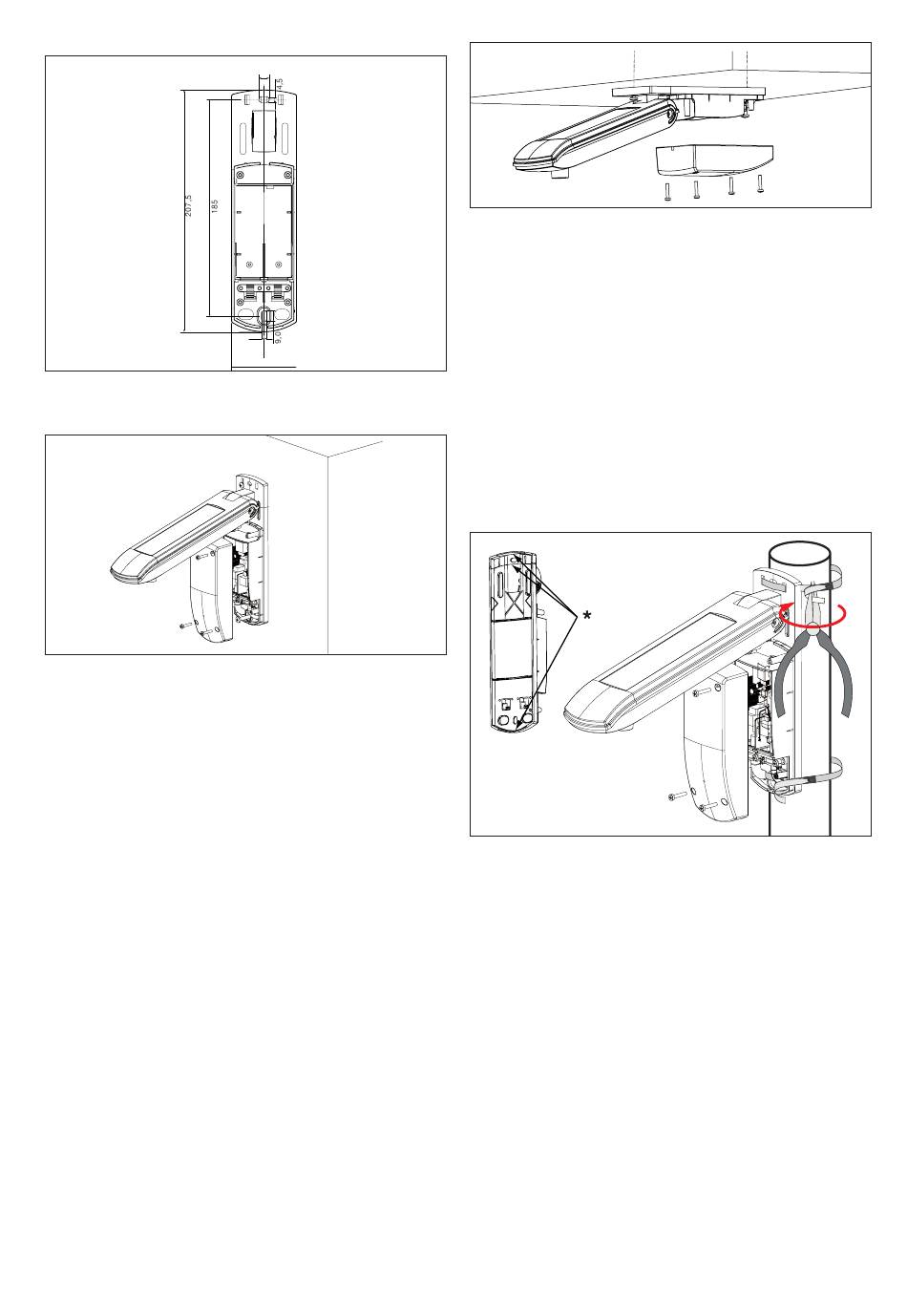

Fig. 3
Dimensions
Pose murale
Fig. 4
Pose murale
Clipsez l'une des entretoises livrées avec le produit
dans le trou (horizontal ou vertical, fig. 2).
Fixez la station météo tel qu'il est illustré (Fig. 4) sur un
support adéquat avec les vis et les chevilles qui vous
ont été livrées. Le câble d'alimentation doit être passé
correctement dans le guidage au dos de la plaque de
montage afin qu'il ne soit pas pincé lors de la pose.
Serrez la vis au niveau de l'articulation.
warema_890573_alhb_fr_v12•2021-09-01
9,0
4,5
56
Pose au plafond
Fig. 5
Pose au plafond
Desserrez la vis au niveau de l'articulation de la station
météo.
Faites basculer la plaque de montage de la station
météo de 90° (du moins de l'angle nécessaire à la
pose) vers le haut.
Resserrez la vis au niveau de l'articulation.
Clipsez l'une des entretoises livrées avec le produit
dans le trou (horizontal ou vertical, fig. 2).
Fixez la station météo tel qu'il est illustré (Fig. 5) sur un
support adéquat avec les vis et les chevilles qui vous
ont été livrées. Le câble d'alimentation doit être passé
correctement dans le guidage au dos de la plaque de
montage afin qu'il ne soit pas pincé lors de la pose.
Pose sur barre verticale
Fig. 6
Pose sur barre verticale et sertissage des serre-câbles
en acier
Enlevez les parties fines (triangulaires) en haut et en
bas de la plaque de montage à l'aide d'une pince
coupante (Fig. 6 *).
Faites passer les serre-câbles en acier livrés avec l'appa-
reil dans les ouvertures prévues à cet effet dans la plaque
de montage. Les fermetures des serre-câbles doivent se
trouver à l'extérieur.
Fixez la station météo orientée correctement sur une
barre verticale stable. Aucun des câbles ne doit être
coincé.
Tournez les deux extrémités de serre-câbles l'une
après l'autre vers l'intérieur avec une pince pointue.
Vérifiez que la station météo ne puisse pas être tour-
née.
Serrez la vis au niveau de l'articulation.
Sous réserve de modifications techniques.
