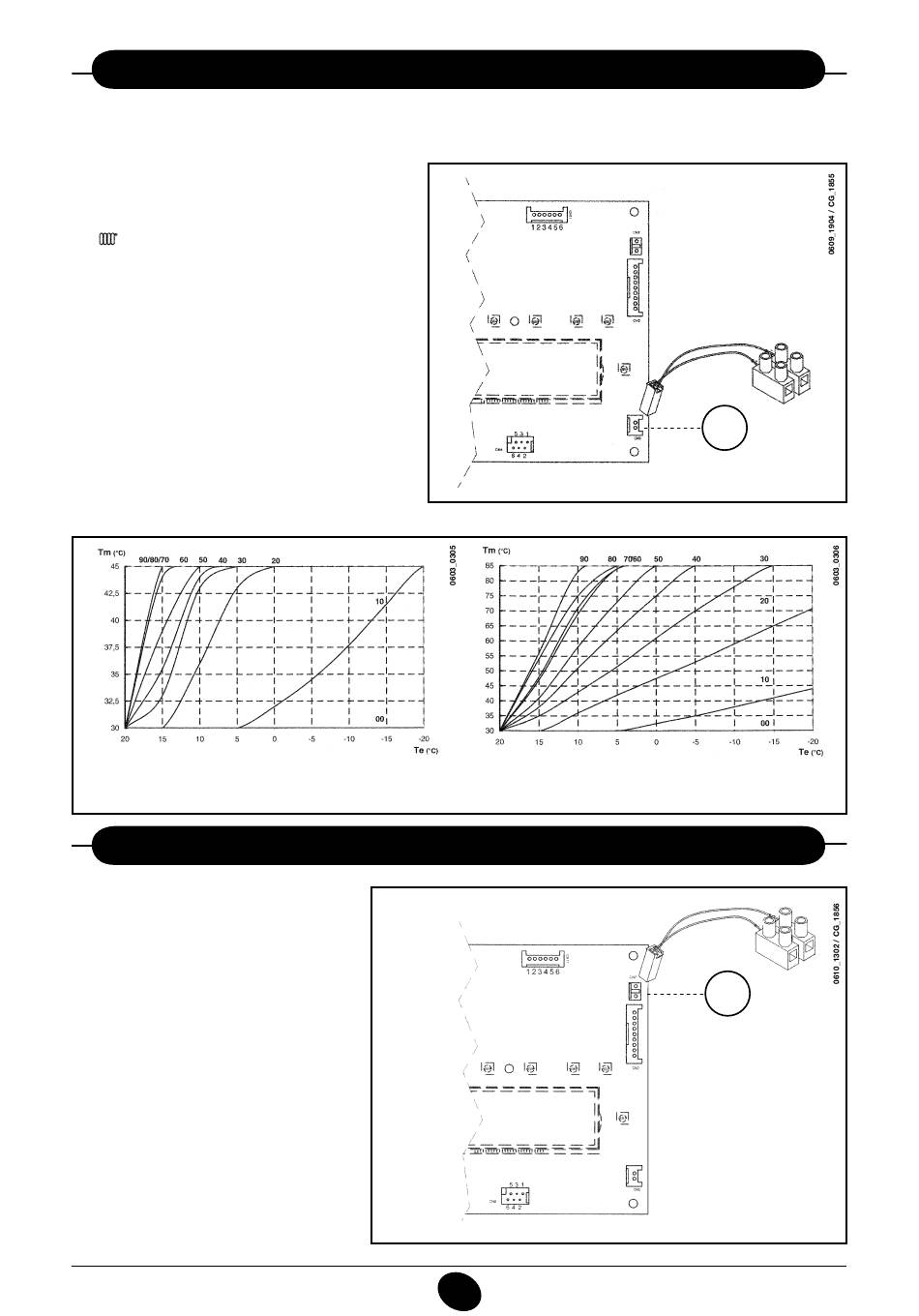

26. RaccoRdemeNt de la soNde extéRieuRe
La chaudière est conçue pour être raccordée à une sonde extérieure fournie comme accessoire.
Pour le raccordement, voir la figure ci-dessous et suivre les instructions fournies avec la sonde.
Lorsque la sonde externe est branchée, le dispositif
de contrôle de la température de l'installation de
chauffage régule le coefficient de pente Kt. Pour
régler les courbes (0...90), appuyer sur les touches
+/-
.
ReMARque: la valeur de la température de départ
tM dépend du paramètre F16 (para-
graphe 20). La température maxi pro-
grammable peut en effet correspondre
à 85 ou à 45°C.
courbes Kt
Graphique 3
27. RaccoRdemeNt de la commaNde à distaNce
(FouRni coMMe AccessoiRe)
La commande à distance n'est pas incluse
dans la barrette de robinetterie de la chau-
dière car elle est fournie comme accessoi-
re. Soulever le tableau de bord du circuit
électronique et brancher le câble électro-
nique (fourni avec la boite à bornes à deux
pôles) dans le connecteur cn7 du circuit
électronique de la chaudière. Brancher les
terminaux de la commande à distance à la
boîte à bornes à deux pôles (figure 16).
Le branchement électrique à la chaudière
doit être réalisé en utilisant deux con-
ducteurs d'une section minimum de 0,5 mm
et d'une longueur maximum de 50 m.
instRuctions
destinées à l'instAllAteuR
Graphique 4
2
Figure 16

CN 5
Figure 15
tm =
Température de départ
te =
Température extérieure
CN 7
94.96.3 - FR
