NOTICE TECHNIQUE
PRE AMPLIFICATEUR
● PP - 9214
LE 10/12/2007
1

Publicité

loading

Sommaire des Matières pour InterM PP-9214

  • Page 1 NOTICE TECHNIQUE PRE AMPLIFICATEUR ● PP - 9214 LE 10/12/2007...
  • Page 2 1, CARACTÉRISTIQUES 8 entrées mono, 2 entrées et sorties stéréo Toute source de son micro, cassette, disque compact et instruments électroniques peuvent être appliquées aux canaux d’entrée Mono, 4 canaux sont particulièrement destinés pour la fonction Stéréo. 2 entrées prioritaires, bouton muet par l’entrée CH1 Le signal du canal 1, les entrées prioritaires 1 et 2 activent automatiquement le circuit coupant le son provenant des autres canaux d’entrée.

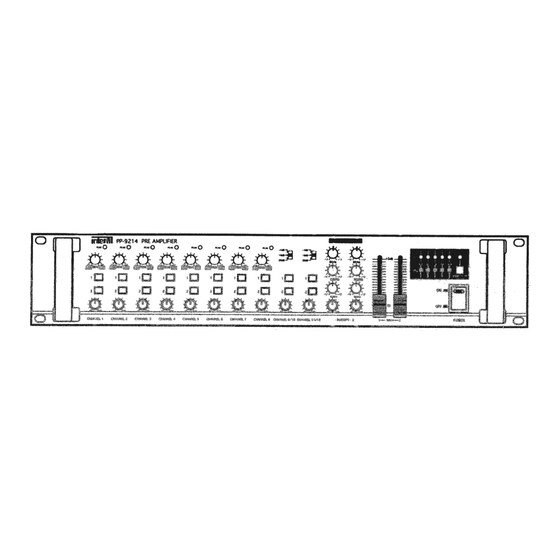

  • Page 3 2,, FONCTION FAÇADE AVANT 1. Contrôle du niveau d’entrée Permet de régler le gain de l’entrée selon la source de son. L’échelle de réglage de ce gain est de 44 dB. Pour une entrée micro branchée au connecteur XLR, le niveau d’entrée est réglable de -16 dB à...
  • Page 4 6. Contrôles des égaliseurs La section égaliseur fournit +/- 12 dB de réglage sur les 2 sorties aux fréquences suivantes : Fréquences Découplage/ Coupure Aigus 8 kHz +/- 12 dB Medium 800 Hz +/- 12 dB Bass 80 Hz +/- 12 dB 7.
  • Page 5 FAÇADE ARRIERE 1 Entrées micro (canal 1 à 8) Ce connecteurs sont de type XLR auxquels on peut connecter des micros (1 : Masse, 2 : point chaud, 3 : point froid). L’impédance nominale est 600 . 2) Entrées ligne (canal 2 à 8) Ce connecteurs jack sont symétriques auxquels on peut connecter des équipements niveau ligne (pointe : point chaud, anneau : point froid, corps :masse).
  • Page 6 8 Sorties générale (Canal 1 et 2) Ce sont des prises XLR symétriques auxquelles peuvent être branchées les amplificateurs de puissance. 9 Bornes d’alimentation continue (+24 V) Ces bornes servent à connecter l’alimentation continue par batterie. Branchez le rouge au positif et le noir au négatif de la batterie.
