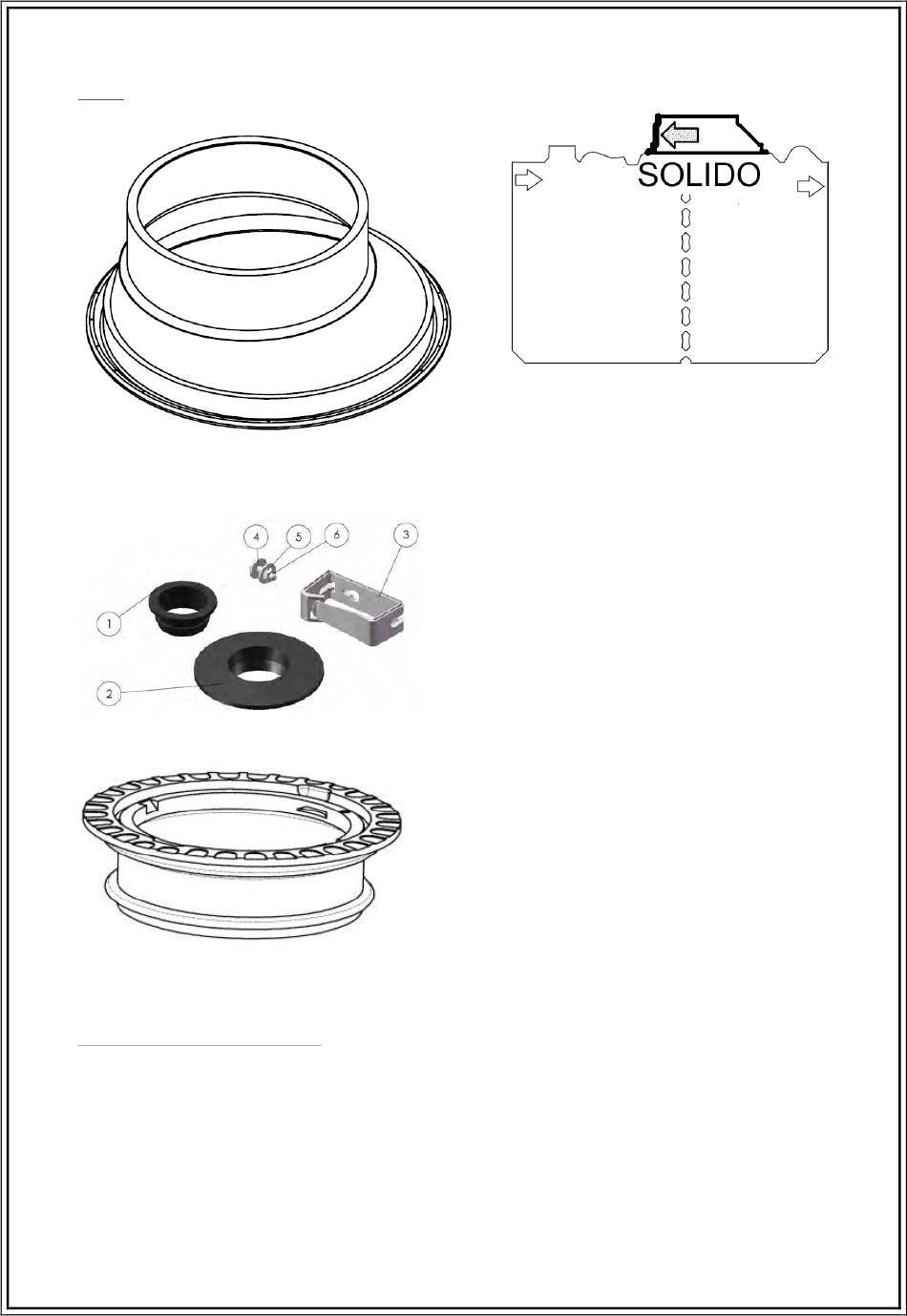

Cône
Fig. : Cône
Fig. : Kit de montage du puits
Fig. : puits VS 20
REMARQUE IMPORTANTE :
La rehausse VS 20 ne peut être prolongée de manière télescopique sur le cône
que de 14 cm, car il doit être suffisamment haut pour recevoir la capsule technique !
Pour le SOLIDO 10 E35/35, la capsule technique est 10 cm plus haute, de sorte que le
rehausse ne peut être déplacé que de 4 cm maximum.
SOLIDO
DOKK5105
Le cône doit être positionné sur la cuve
d'épuration MONOLITH II avec son côté
droit tourné vers l'arrivée.
Pour le transport, le cône est
éventuellement fixé à l'aide de vis sur la
cuve !
Le kit de montage du puits peut être
utilisé selon besoin; le montage des
joints nécessite deux scies-cloches
D = 51 mm et D = 57 mm.
1
Joint pour flexible d'arrivée d'air
2
Joint pour gaine de câbles
3-6 Support pour câbles avec vis
CONSEILS :
Monter les joints dans la partie
conique inférieure afin de ne pas
entraver la mobilité du VS 20.
Monter le support pour câbles sur
le dessus via les deux
composants après avoir posé le
VS20.
