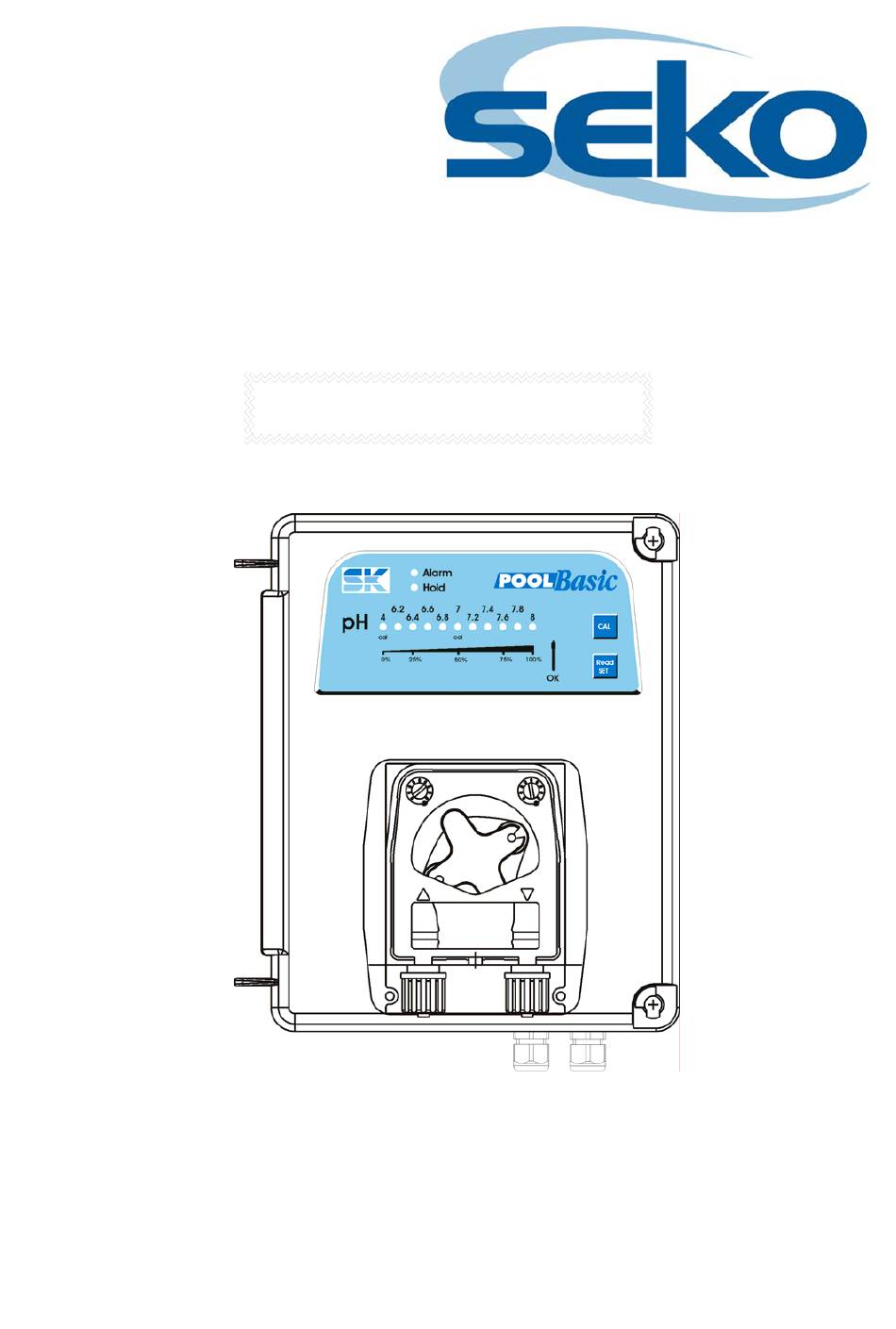

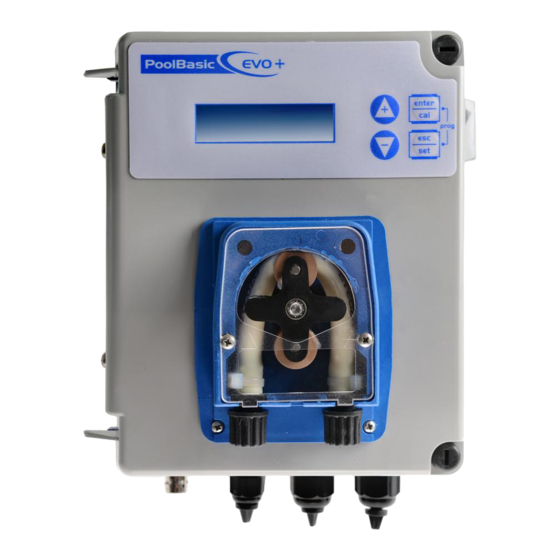

- Page 1 Seko France S.A – Z.I des sureaux 48 rue Estienne d’Orves - F – 78500 SARTROUVILLE Tel : 33 (0)1 61 04 47 20 – Fax : 33 (0)1 61 04 47 30 – Site Internet : www.seko.com E-mail : service.commercial@seko.fr...
-
Page 3: Table Des Matières
SOMMAIRE 1. INTRODUCTION GENERALE ..........................4 2. PRECAUTION POUR L’INSTALLATION......................4 3. IDENTIFICATION DES PIECES ..........................5 4. DESCRIPTION DES DIFFERENTES PARTIES....................6 5. APPLICATION TYPE..............................7 6. INDICATIONS DE MONTAGE..........................8 7. RACCORDEMENT ELECTRIQUE........................11 8. REGULATION PH ..............................11 8.1 DONNEES TECHNIQUES ............................ -
Page 4: Introduction Generale
Le tube de refoulement sera connecté d’une part à la pompe (signe sur le couvercle ▼), et d’autre part à la piscine par l’intermédiaire du clapet d’injection. N.B. : Avant de commencer l’installation de la régulation pool basic pH vérifier la présence des composants nécessaires à l’installation et lire attentivement le manuel... -
Page 5: Identification Des Pieces
3. IDENTIFICATION DES PIECES Fig.1 LEGENDE 1. Régulateur pool basic pH (version standard) 2. Tube aspiration PVC Cristal 4x6 (2 m) 3. Tube refoulement en polyéthylène (3 m) 4. Vis de fixation (φ=6 mm) 5. Pied d’aspiration (masselotte PVC) 6. Clapet à lèvre en FPM (3/8” GAZ) 7. -
Page 6: Description Des Differentes Parties
4. DESCRIPTION DES DIFFERENTES PARTIES Fig.2 IDENTIFICATION du régulateur pool basic pH 1. Presse étoupe pour signal asservi à la filtration 2. Interrupteur général 3. Presse étoupe pour l’alimentation générale 4. Embase BNC pour raccordement sonde pH 5. Touche pour le calibrage du pH (voir chapitre 10) 6. -
Page 8: Indications De Montage
6. INDICATIONS DE MONTAGE 1. Installez le régulateur pool basic pH sur un support rigide (une paroi verticale), dans un endroit facilement accessible pour l’opérateur. Fixer le régulateur pool basic pH grâce aux vis et à l’étrier de fixation fournis avec le kit. - Page 9 Montage des colliers de prise en charge en 3 étapes Etape Etape Etape Fig.4 Montage du clapet d’injection et du clapet de pied Rep. A fig 4 page 7 Rep. B fig 4 page 7 Fig.5 Fig.6...
- Page 10 Montage de la sonde Rep. A fig 4 page 7 ATTENTION...
-
Page 11: Raccordement Electrique
7. RACCORDEMENT ELECTRIQUE 8. REGULATION PH 8.1. DONNEES TECHNIQUES Dimension (l – L – P) 234x162x108 mm Poids 1 kg Alimentation 50 Hz 115 – 230 Vac Consommation Débit pompe 1,5 l/h Contre pression maximale 1,5 bar Réglage Pompe Pause – Débit Echelle pH 6,2 pH –... -
Page 12: Parametres De Controle Pre-Installes
8.2 PARAMETRES DE CONTROLE PRE-INSTALLES La régulation pH du pool basic est paramétrée d’usine comme suit : − Pompe réglée au minimum du débit soit : 187,5 ml/h − POINT DE CONSIGNE pH = 7,4 − Pompe = Dosage d’acide −... -
Page 13: Reglage Du Point De Consigne Et Du Temps De Dosage
9.2 REGLAGE DU POINT DE CONSIGNE ET DU TEMPS DE DOSAGE Réglez le point de consigne en tournant le potentiomètre à l’aide d’un tournevis plat jusqu’à la valeur souhaitée. Rep. B page 12 Presser le bouton Read Set pour contrôler le réglage. - Page 14 Le débit maximum du dosage est de 1.5 l/h (1500 ml/h). Le réglage du débit de la pompe pH se fait en agissant sur les cavaliers JP2 à JP6 selon les indications du tableau ci-dessous Rep. A page 12 Volume injecté / heure Durée du dosage Arrêt 187 ml / h...
-
Page 15: Calibrage
10. CALIBRAGE 10.1 CALIBRAGE DE LA SONDE (OU ETALONNAGE) (OU ELECTRODE) Arrêtez la pompe de filtration puis fermez les vannes afin d’isoler l’électrode. Desserrez le porte sonde et retirez la sonde de la canalisation, puis après l’avoir rinçée, la plonger dans la solution tampon pH 7. Gardez la touche “CAL”... -
Page 16: Procedure Schematique De Calibrage De La Sonde Ph
10.2 PROCEDURE SCHEMATIQUE DE CALIBRAGE DE LA SONDE PH PROCEDURE CALIBRATION Desserrez le porte sonde et retirez la sonde de la canalisation Remplir le flacon N° 2 avec de l’eau propre Rincez la sonde Plongez la sonde dans Gardez la touche « CAL » dans le flacon N°2 le flacon N°1 ( pH 7 ) appuyée plus de 5 secondes,... -
Page 17: Alarmes
11. ALARMES 1) Les diodes Alarme et Hold clignotent : Erreur de calibrage : la solution n’est pas reconnue. Pressez le bouton CAL pour sortir du calibrage et remplacez la solution. Si le problème persiste remplacez la sonde et refaire un calibrage. -
Page 18: Maintenance
12. MAINTENANCE 12.1 PROCEDURE DE CHANGEMENT DU TUBE Changement du tube :... -
Page 19: Procedure D'hivernage De La Pompe
12.2 PROCEDURE D’HIVERNAGE DE LA POMPE Lorsque le régulateur doit être hiverné, il est conseillé de pomper de l’eau propre afin de rincer le tube. Puis positionnez le porte galet à 7 H 05 en tournant ce dernier dans le sens de la flèche circulaire. -
Page 20: Description Du Circuit
12.3 DESCRIPTION DU CIRCUIT Entrée sonde Paramétrage général de l’instrument Réglage du point de consigne pH Power = Connecteur d’alimentation 230 Vac = Interrupteur Sortie 230 VAC LAMP = Non utilisé FLUSH = Non utilisé P.S. PUMP Alimentation de la pompe pH PT100 = Entrée sonde de température PT100, FLOW = Entrée contact sec pour détecteur de passage d’eau dans la canalisation de filtration... -
Page 21: Liste Et Solution Des Anomalies Possibles
13. LISTE ET SOLUTION DES ANOMALIES POSSIBLES ANOMALIE CAUSE ACTION 1) Vérifiez que le câble de raccordement électrode ↔ instrument n’est pas en court- circuit (entre l’âme centrale du câble et le L’instrument affiche Problème sur câble et /ou blindage extérieur) toujours pH 7.00 connecteur 2) Vérifiez qu’il n’y a pas d’humidité... -
Page 22: Avertissements
AVERTISSEMENTS PRODUITS A UTILISER : • Baisse du pH : pH minus commercialisé habituellement. • Hausse du pH : pH plus préconisé par votre installateur / revendeur. PRODUITS DECONSEILLES • L’acide chlorhydrique est déconseillé. Si toutefois vous l’utilisez il doit être dilué. Pour un volume d’acide ajoutez 5 volumes d’eau.
