Problème : Le voyant se met à clignoter juste après la mise en marche de l'appareil (< 20 secondes)
Solution :
 Vérifiez que le câble flottant est branché au boitier de commande.
 Débranchez le câble flottant du boitier de commande et branchez‐le à nouveau correctement.
 Assurez‐ vous que le robot soit bien immergé.
 Ensuite, démarrez un nouveau cycle et vérifiez que l'hélice tourne (sortie d'eau derrière le robot) et que les
roues tournent (deux roues = Vortex™ 3 et Vortex™ 4 ; 4 roues =Vortex™ 3 4WD).
 Si l'hélice ne tourne pas, vérifiez qu'elle n'est pas bloquée par des débris.
Procédure :
 Assurez‐vous que le câble du boîtier de commande est bien débranché de la prise de courant ou que le câble
flottant est débranché du boitier de commande.
 Soulevez le couvercle. Retirez le filtre.

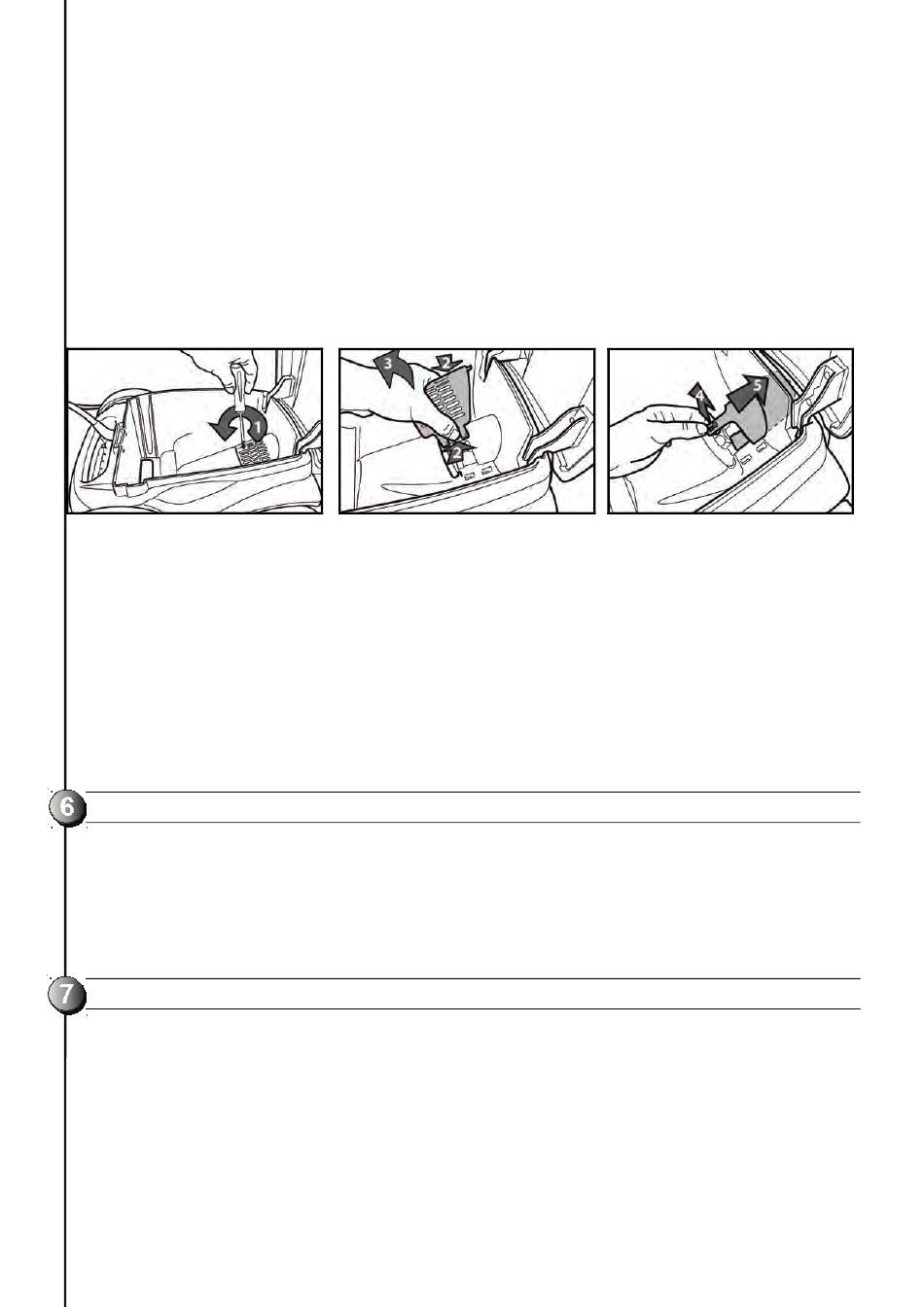

 Dévissez la vis de la grille (Schéma 21‐1).
 Appuyez sur les bords de la grille (21‐2) tout en tirant celle ‐ ci vers le haut (21‐3).
 Soulevez l'extrémité du guide flux (21‐4) tout en le retirant de l'appareil (21‐5).
 Nettoyer l'hélice ou le guide flux puis remontez toutes les pièces correctement dans le robot.
 Vérifiez de nouveau le fonctionnement du robot dans la piscine : si l'hélice ne tourne pas, veuillez contacter
votre revendeur.
Si l'une des roues ne tourne plus, veuillez contacter votre revendeur.
Problème : Le voyant se met à clignoter au cours du cycle de nettoyage
 Lorsque le robot aspire de l'air pendant 60 secondes, le voyant se mettra à clignoter.
Solution :
 Immergez l'appareil de nouveau dans la piscine.
INFORMATIONS TECHNIQUES
Tension alimentation coffret : 220‐240 VAC ; 50 Hz
Tension alimentation robot : 30 VDC
Puissance absorbée : 150 W max
Longueur de câble : 18 m ou 21 m (Vortex™4)
Dimensions du robot (L x P x h) : 43 x 48 x 27 cm
Dimensions emballage (L x P x h) : 56 x 56 x 56 cm
GARANTIES
Principe
Sauf dispositions contraires, nous garantissons contractuellement le bon fonctionnement de nos Produits neufs.
Nous garantissons que nos Produits correspondent à leurs spécificités techniques et sont exempts de défaut de
matière ou de fabrication.
En tout état de cause, la présente garantie est limitée, à notre convenance, soit à la remise en état ou l'échange
par un Produit neuf ou reconditionné, soit au remboursement des Produits reconnus défectueux par nous. Les
frais de port et d'expédition du Produit réparé ou remplacé et livré à notre Client sont à notre charge, à
l'exclusion des frais de main d'œuvre, déplacement et/ou de séjour engagés par nous à l'occasion des
réparations opérées en dehors de la France Métropolitaine et à l'exclusion de tout versement de dommages et
intérêts.
H03606‐00.A2.FR Ver. 05/2011
Poids du robot : 9,5 kg
Poids emballé : 19 kg
Largeur nettoyée théorique : 270 mm
Débit pompe : 16 m3/h
Durée des cycles : 1h30 et 2 h30
Schéma 21
