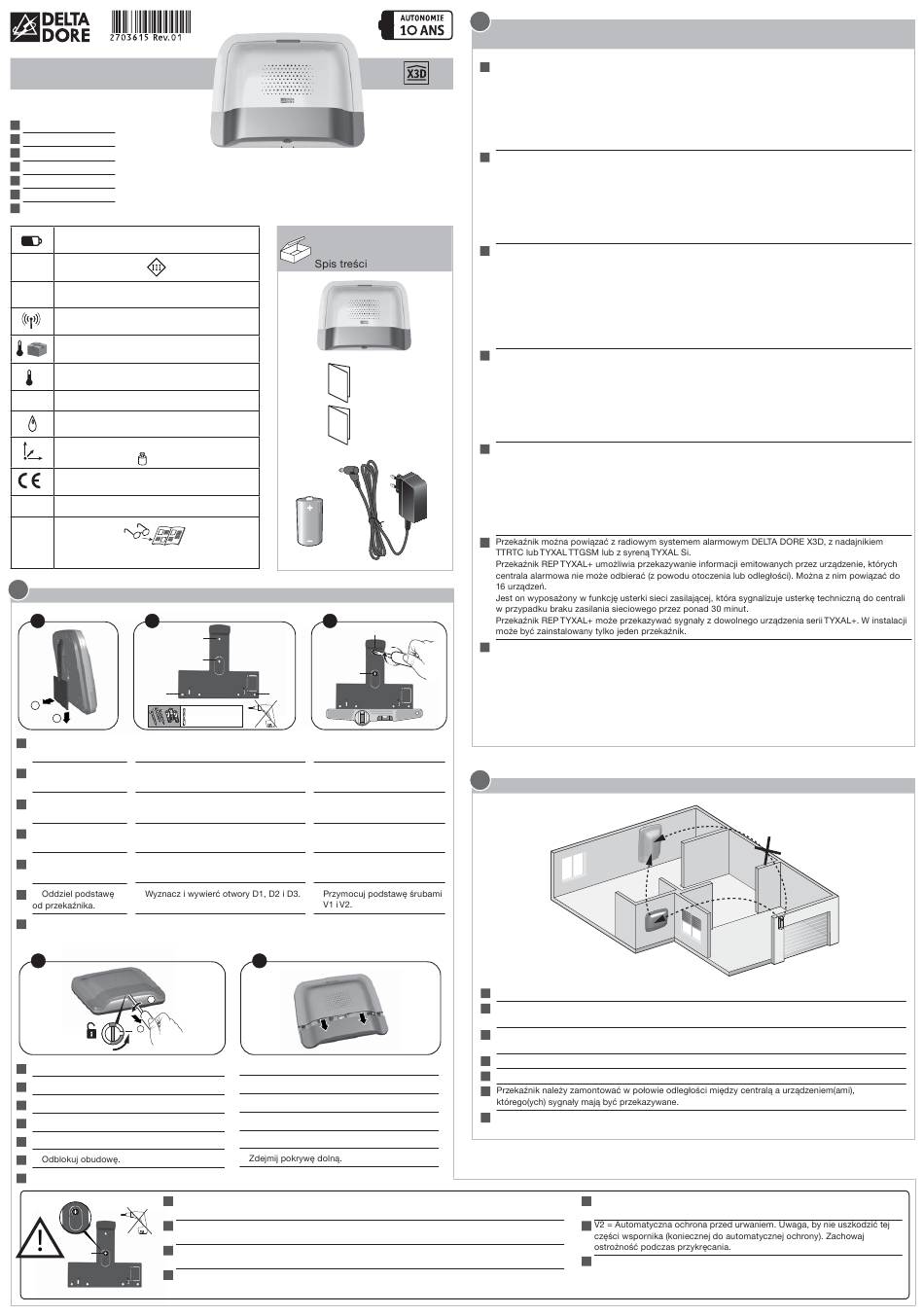

DELTA DORE REP TYXAL+ Notice D'installation

REP TYXAL+
www.deltadore.com
Notice d'installation
FR
Installation guide
EN
Installationsanleitung
DE
Guida di installazione
IT
Manual de instalación
ES
Instrukcja instalacji
PL
Installatiehandleiding
NL
SAFT LSH20 - 3,6V - 13 Ah - Lithium
Autonomie 10 ans - Autonomy 10 years
Consommation en veille : 8 μA
Consumption : 50 mA max.
868 MHz (EN 300 220) - 100 m à 300m
-10°C / +70°C
5°C / +40°C
IP
IP 30 - IK 06
75%
205 x 165 x 45 mm
700 gr.
R&TTE 1999/5/CE
Important product information (Ë Ì)
3
Fixation / Mounting / Montage / Fissaggio / Fijación / Mocowanie / Bevestiging
1 2
D3
1
2
Ê Séparez le socle du Ë Tracez et percez les trous D1, D2 et D3.
FR
répéteur.
Ê Separate the base Ë Mark and drill holes D1, D2 and D3.
EN
from the repeater.
Ë Die Bohrstellen markieren und die
Ê Den Repeater vom
DE
Sockel nehmen. Löcher D1, D2 und D3 bohren.
Ê Separate la base dal Ë Tracciate e perforate i fori D1, D2 e D3.
IT
ripetitore.
Ê Separe el zócalo del Ë Marque y taladre los agujeros D1, D2
ES
y D3.
repetidor.
Ë
Ê
PL
Ê Verwijder de basis Ë Markeer en boor de gaten D1, D2 en
NL
van de versterker. D3.
4
1
2
Í Déverrouillez le boîtier.
FR
Í Unlock the unit.
EN
Í Das Gehäuse entriegeln.
DE
Í Sbloccate la scatola.
IT
Í Abra la caja.
ES
Í
PL
Í Open de behuizing.
NL
V2 = Autoprotection à l'arrachement. Attention à ne pas déteriorer cette partie du support
FR
(nécessaire à l'autoprotection). Vissez avec précaution.
V2 = Tamper alarm on opening. Important: do not damage this part of the support (required for
EN
the tamper alarm). Screw back with care.
V2 = Sabotageschutz beim gewaltsamen Entfernen. Achtung: Diesen Teil der Halterung nicht
V2
DE
beschädigen (für Sabotageschutz). Vorsichtig anschrauben.
IT
V2 = Autoprotezione contro gli atti di vandalismo e i danneggiamenti. Attenzione a non danneggi-
are questa parte del supporto (necessaria per l'autoprotezione). Avvitate con cautela.
Contenu / Contents / Inhalt
/ Contenuto / Contenido /
Instructions
Important
Product
Informations
3
D1
D2
V2
D3
Ø max = 4 mm
Ì Fixez le socle avec les vis V1
et V2.
Ì Attach the base with the V1
and V2 screws.
Ì Den Sockel mit den Schrau-
ben V1 und V2 befestigen.
Ì Fissate la base con le viti V1
e V2.
Ì Fije el zócalo con los tornillos
V1 y V2.
Ì
Ì Bevestig de basis met de
vijzen V1 en V2.
5
Î Ôtez le capot inférieur.
Î Remove the bottom cover.
Î Die untere Abdeckung entfernen.
Î Togliete il coperchio inferiore.
Î Retire la tapa inferior.
Î
Î Verwijder de onderkant.
1
Présentation / Presentation / Beschreibung / Presentazione / Presentación / Prezentacja /
Voorstelling
Le répéteur doit être associé à un système d'alarme DELTA DORE radio X3D, à un transmetteur TTRTC
FR
ou TTGSM TYXAL+ ou une sirène Si TYXAL+.
REP TYXAL+ permet de répéter les informations émises par un produit que la centrale d'alarme ne
capterait pas (environnement ou distance). On peut lui associer jusqu'à 16 produits.
Il dispose de la fonction défaut secteur, il signale un défaut technique à la centrale en cas d'absence
d'alimentation secteur de plus de 30 minutes.
Le REP TYXAL+ peut répéter tout type de produit de la gamme TYXAL+. Il ne peut y avoir qu'un seul
répéteur par installation.
The repeater must be associated with a DELTA DORE X3D wireless alarm system or with a TTRTC or
EN
TTGSM TYXAL+ transmitter or an Si TYXAL+ siren.
REP TYXAL+ is used to repeat the information sent by a product that the alarm control unit would not
capture (environment or distance). 16 products can be associated with it It has the mains supply error
function, and reports a technical failure to the control unit if there is no mains power for more than 30
minutes.
REP TYXAL+ can repeat any type of product in the TYXAL+ range.
There can only be one repeater per installation.
Der Repeater muss einer DELTA DORE Funk-Alarmzentrale vom Typ X3D, einem Festnetz- oder
DE
GSM-Telefonmodem vom Typ TYXAL+ und in diesem Fall einer Sirene zugeordnet werden.
/ Inhoud
Der REP TYXAL+ ermöglicht es, das von einem Produkt gesendete und nicht von der Alarmzentrale
erhaltene Signal (Umgebung oder Entfernung) zu verstärken. Es können bis zu 16 Produkte zugeordnet
werden.
Er verfügt über eine Alarmfunktion, die bei Spannungsunterbrechungen von über 30 Minuten eine
technische Fehlermeldung an die Alarmzentrale sendet.
Der REP TYXAL+ kann das Signal von alle TYXIAL+-Produkten verstärken. Es kann nur ein Repeater
pro Installation verwendet werden.
Il ripetitore deve essere associato a un sistema di allarme DELTA DORE radio X3D, a un trasmettitore
IT
TTRTC o TTGSM TYXAL+ o a una sirena Si TYXAL+.
REP TYXAL+ permette di ripetere le informazioni emesse da un prodotto che la centrale di allarme non
capterebbe (ambiente o distanza). È possibile associargli fino a 16 prodotti.
Dispone della funzione anomalia alimentazione di rete, segnala un'anomalia tecnica alla centrale in caso
di assenza di alimentazione di rete superiore a 30 minuti.
Il REP TYXAL+ può ripetere ogni tipo di prodotto della gamma TYXAL+. Può essere presente un solo
ripetitore per installazione.
El repetidor debe asociarse a un sistema de alarma DELTA DORE radio X3D, a un transmisor TTRTC o
ES
TTGSM TYXAL+ o a una sirena Si TYXAL+.
REP TYXAL+ permite repetir la información emitida por un producto que la central de alarma no puede
captar (entorno o distancia). Se le pueden asociar hasta 16 productos.
Cuenta con la función de fallo de red, que indica un fallo técnico a la central en caso de ausencia de
alimentación de red durante más de 30 minutos.
REP TYXAL+ puede repetir cualquier tipo de producto de la gama TYXAL+. Solo puede haber un
repetidor por instalación.
PL
V1
De versterker moet worden gekoppeld aan een alarmsysteem DELTA DORE radio X3D, een TTRTC of
NL
TTGSM TYXAL zender of een binnenhuissirene Si TYXAL+.
Met de REP TYXAL+ kan de informatie worden versterkt die door een product wordt uitgezonden die het
alarm niet heeft ontvangen (omgeving of afstand). Er kunnen tot 16 producten aan worden gekoppeld.
De versterker beschikt over de functie Stroomuitval die een technische storing aan de centrale meldt als
de voeding langer dan 30 minuten wordt onderbroken.
De REP TYXAL+ kan elk product uit het assortiment TYXAL+ versterken. Er is slechts een versterker per
installatie nodig.
2
Emplacement / Location / Einbauort / Posizionamento / Ubicación / Lokalizacja / Locatie
Le répéteur doit être installé à mi-distance entre la centrale et le(s) produit(s) à répéter.
FR
The repeater must be installed midway between the alarm control unit and the product or products to
EN
repeat.
Der Repeater muss auf halber Länge zwischen der Alarmzentrale und dem/den Produkt(en) installiert
DE
werden, dessen Signal verstärkt werden muss.
Il ripetitore deve essere installato a metà distanza tra la centrale e il o i prodotti da ripetere.
IT
El repetidor debe instalarse a una distancia intermedia entre la central y el(los) producto(s) a repetir.
ES
PL
De versterker moet halverwege tussen de centrale en het product / de producten die u wilt versterken,
NL
worden geïnstalleerd.
OK
OK
V2 = Autoprotección en arranque. Tenga cuidado de no deteriorar esta parte
ES
del soporte (necesaria para la autoprotección). Atornille con precaución.
PL
NL V2 = Zelfbescherming opstelling. Wees voorzichtig dat dit onderdeel niet
beschadigt (nodig voor zelfbescherming). Zorgvuldig vastschroeven.
