5.3
Jumelage des cuves
Le jumelage de cuve s'effectue par les sorties
DN 50 et DN 100 équipées de joints à lèvres.

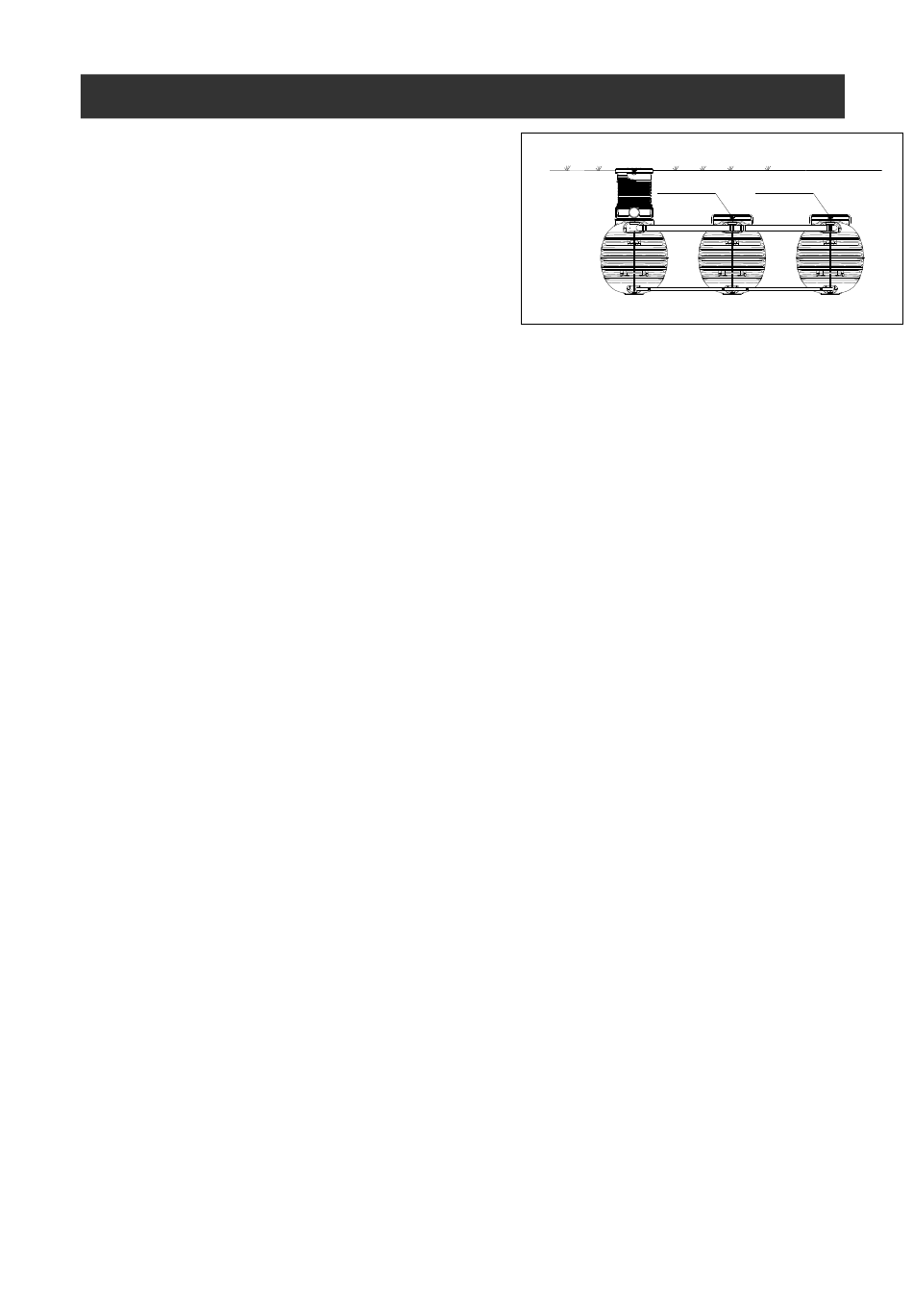

(cf. schéma ci-contre).
• Pour permettre le passage de l'eau dans les cuves
celles-ci sont raccordées par le bas par des
tuyaux DN 50 (set de jumelage fournis).
a) Pour le jumelage de 2 cuves il est fourni
un set de : 2 coudes DN 50 + 1 tuyau DN 50 + 2 manchons DN 50.
b) Pour le jumelage de 3 cuves il est fourni un set de 2 coudes DN 50 + 1 T DN 50
+ 2 tuyaux DN 50 + 3 manchons DN 50.
• Pour réaliser, d'une part l'aération entre les réservoirs, et d'autre part la mise en place du
trop plein, les cuves sont raccordées par le haut par des tuyaux DN 100 (non fournis).
a) Pour le jumelage de 2 cuves, il faut prévoir, (car ne sont pas fournis) 1 coude DN 100
+ 1 tuyau DN 100 + 1 T DN 100
manchons DN50.
b) Pour le jumelage de 3 cuves, il faut prévoir, (car ne sont pas fournis) 1 coude DN 100
+ 2 tuyaux DN 100 + 2 T DN100
manchons DN 100
La distance entre deux cuves doit être > 600 mm. Seule la cuve d'arrivée, où s'effectue la
filtration et le pompage est équipée d'une rehausse. Les autres cuves sont équipées du
couvercle PE. Pour améliorer l'étanchéité, la pose d'un film de protection (non fourni) au
dessus du couvercle peut être envisagé pour éviter l'infiltration d'eau souterraine.
5.4
Mise en place et remplissage
Les cuves doivent être installées dans la fosse à l'aide d'un matériel adapté. Pour éviter la
déformation de la cuve, remplir d'eau 1/3 de la cuve avant de remblayer progressivement
par couches successives de 30 cm de gravier 8/16 sur le pourtour de la cuve jusqu'à une
hauteur de 1/3 de la cuve. Remplir d'eau les 2/3 de la cuve et remblayer à nouveau par
couches successives de 30 cm de gravier 8/16 sur le pourtour de la cuve jusqu'à une
hauteur de 2/3 de la cuve. Procéder ainsi jusqu'au recouvrement total de la cuve. Il faut au
moins 50 cm de remblai tout autour de la cuve.
Attention ! Ne jamais tasser le remblai avec un engin de terrassement. Compacter
manuellement, en aucun un engin de compactage.
Remblaiement :
Le matériau de remblai doit être compressible, perméable, résistant au gel et
-
dépourvu d'objets pointus (par exemple du gravier 8/16 – DIN 4226-1).
Le terre provenant de la fouille et le sable ne sont en général pas adaptés.
-
La terre végétale, l'argile, le limon, la terre glaise, etc ... ne sont pas préconisés.
-
5. INSTALLATION ET POSE
( le T servira de trop plein sur la 2
( le T servira de trop plein sur la 3
Page 6 / 9
Film de protection
Film de protection
ième
cuve)
+ 2
ième
cuve)
+ 3
